LW8-40.5 35KV BRISHER DE CIRCUIT SF6 AC OUTDOOR SF6

LW8-40.5 35KV BRISHER DE CIRCUIT SF6 AC OUTDOOR SF6

       Le disjoncteur LW8 (A) -40,5 AC SF6 extérieur est un dispositif électrique haute tension extérieur triphasé et 50 Hz conçu pour une utilisation dans des systèmes d'alimentation avec une tension nominale de 40,5 kV. Il utilise le gaz SF6 comme milieu de mise à l'arc et d'isolation, avec un mécanisme d'extinction de gaz comprimé en gaz, offrant une capacité d'interruption supérieure. Ce disjoncteur convient aux applications dans les sous-stations d'alimentation, les centrales électriques et les réseaux de distribution où il peut changer de manière fiable à la fois des courants classés et court-circuits. Il est également idéal pour une utilisation comme disjoncteur de liaison ou pour déconnecter les banques de condensateurs. L'appareil comprend un transformateur de courant intégré à des fins de mesure et de protection, ce qui en fait un excellent choix pour la mise à niveau des anciens systèmes de disjoncteurs.

Structure du produit

Le disjoncteur dispose d'une conception de colonne en porcelaine avec trois phases distinctes, chacune équipée d'une chambre d'extinction d'arc séparée remplie d'air comprimé. Le gaz triphasé est connecté par des tubes en cuivre. Les composants clés du disjoncteur comprennent le boîtier en porcelaine, le transformateur de courant, la chambre d'extinction d'arc, l'absorbeur, le mécanisme de fonctionnement, la boîte de transmission, le cadre de base, les bielles et les ressorts. Le manchon en porcelaine sert de support et d'isolation pour connecter le circuit principal du disjoncteur au système d'alimentation. Il fait également partie du récipient sous pression, offrant une résistance robuste et garantissant l'étanchéité de l'air.

Applications:

 Transmission et distribution de puissance: adapté à une utilisation dans les sous-stations, les stations-transformateurs et les réseaux de distribution d'énergie.

Les opérations de commutation: gère efficacement les courants notés, les courants de court-circuit et les déconnexions d'urgence.

Capacite Protection des banques: peut déconnecter les banques de condensateurs en toute sécurité, assurant des opérations en douceur du système.

 Remplacement idéal: une excellente option pour remplacer des disjoncteurs plus anciens et obsolètes dans le système.

Conditions environnementales:

Altitude: jusqu'à 3000 mètres au-dessus du niveau de la mer.

Ammatologue de la température: de -30 ° C à + 45 ° C.

Le niveau de pollution: adapté aux environnements classés comme niveau II, III ou IV.

Humidité: l'humidité moyenne quotidienne ne dépassant pas 95%, avec une moyenne mensuelle ne dépassant pas 90% (à 25 ° C).

Les pression: ne dépassant pas 700pa, équivalent à des vitesses de vent allant jusqu'à 34 m / s.

 Conditions d'utilisation: Idéal pour les zones exemptes de matériaux inflammables, les risques d'explosion, la corrosion chimique et les vibrations graves.

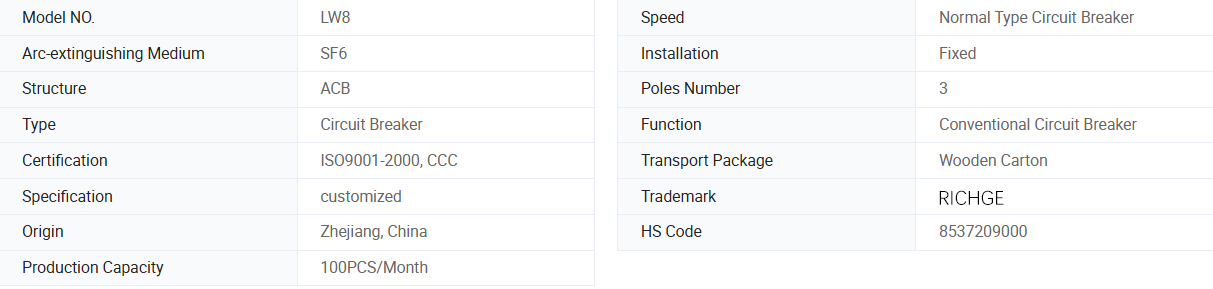

Informations de base.

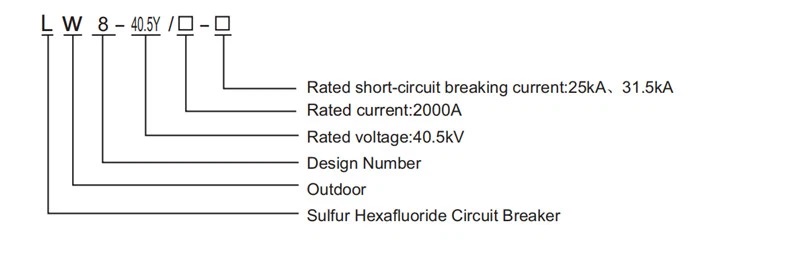

Description du modèle

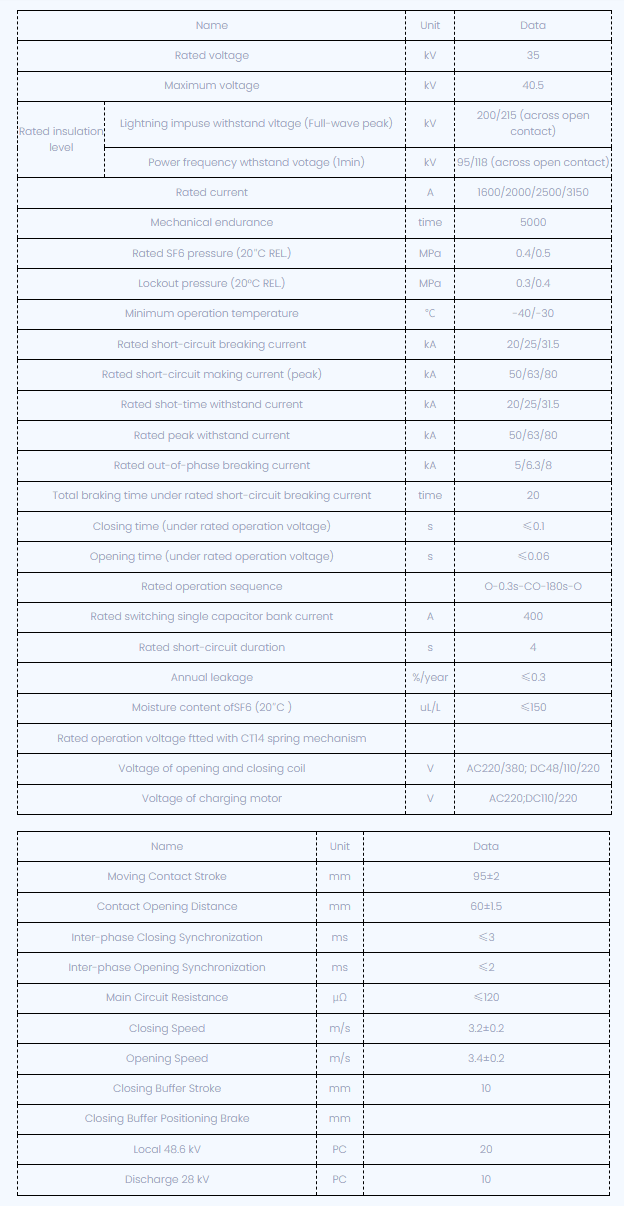

Paramètres techniques

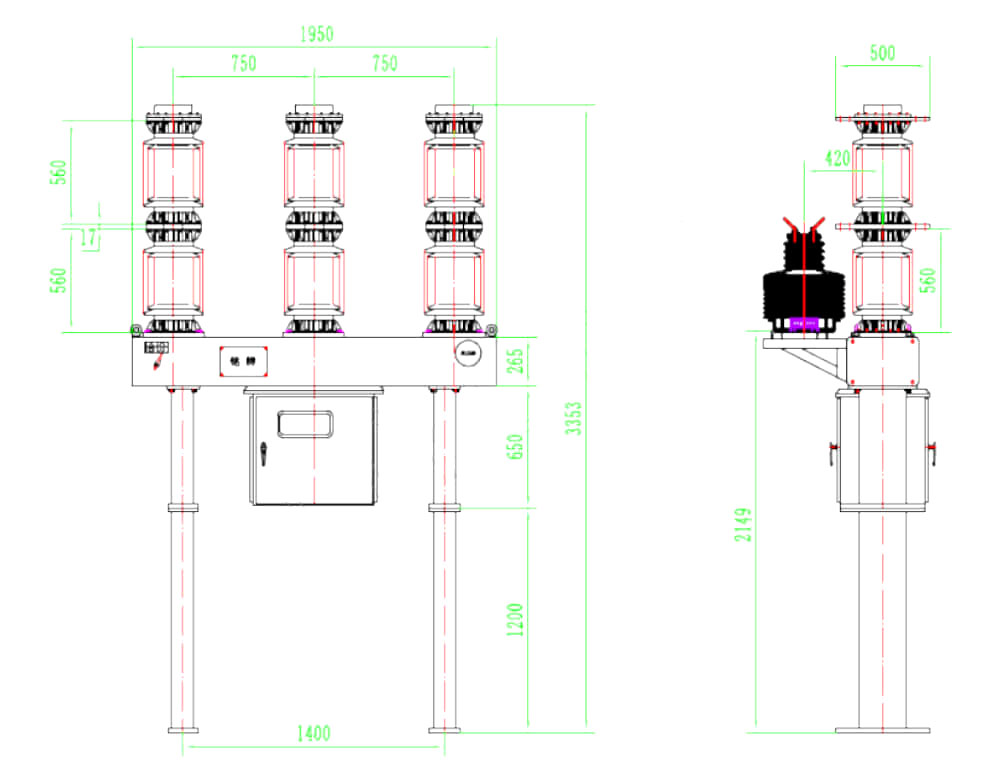

Dessin technique

LW8-40.5 Instructions de commande de disjoncteur SF6

1: modèle de disjoncteur, spécifications;

2: Paramètres électriques notés (tension, courant, courant de rupture, etc.)

3: conditions environnementales (température ambiante, altitude, niveau de pollution environnementale);

4: tension de fonctionnement de l'actionneur et tension du moteur;

5: Nombre, rapport de courant et combinaison de niveau de transformateurs de courant interne ou externe. Charge secondaire;

6: Nom et quantité de pièces de rechange, d'outils spéciaux et d'équipement (doivent être commandés séparément).

FAQ

1. Êtes-vous une entreprise de commerce ou un fabricant?

  Nous sommes une usine professionnelle avec 10 ans d'expérience dans le domaine de l'interrupteur haute et basse tension, de la sous-station, des transformateurs, des boîtes de distribution de câbles et de divers équipements électriques, tels que les disjoncteurs à vide, les interrupteurs de rupture de charge, etc.

  Notre usine est un excellent fournisseur d'État Grid Corporation of China.

2. Acceptez-vous les services personnalisés?

   Nous proposons un service OEM / ODM et pouvons imprimer votre logo sur le produit. Notre équipe technique professionnelle et de devis peut fournir un projet satisfaisant en fonction de votre dessin et de vos paramètres.

3. Quel est votre MOQ?

     Notre MOQ est 1 morceau.

4. Combien de temps dure votre délai de livraison?

   Cela dépend de l'exigence et de la quantité de votre produit. Généralement, 5 ~ 10 jours ouvrables sont disponibles.

5. Comment résolvez-vous des problèmes de qualité?

   Veuillez fournir des photos détaillées de problèmes de qualité.  Notre service de tests techniques et de qualité analysera. Nous ferons une solution satisfaisante dans les 2 jours.

6. Quelles sont vos conditions de paiement?

     30% t / t à l'avance, 70% avant expédition.  West Union, L / C est également acceptable.
