Vanne mécanique 5/2 voies série M5 | Course de filetage M5 et vanne de commande manuelle

Marque : SOLH par Richge Technology | Vanne de commande mécanique et manuelle à ressort de rappel 5/2 voies avec filetage M5 × 0,8

1. Présentation du produit

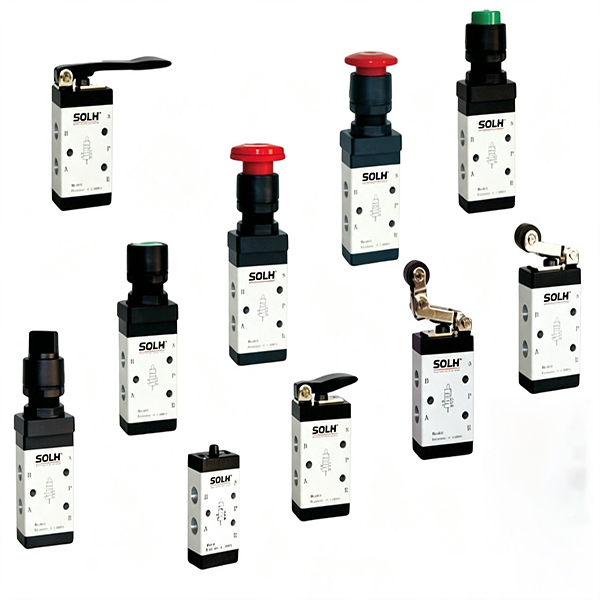

     La série SOLH M5 est un professionnelVanne mécanique à tiroir 5/2 voies avec interface à filetage fin unifiée M5 × 0,8. Doté d'une conception sans bobine, il réalise l'inversion du circuit d'air uniquement par une force mécanique externe et un réarmement automatique du ressort. Largement appliqué pour le positionnement de la limite de course du cylindre, le retour de signal sur place et la commande pneumatique de démarrage et d'arrêt manuel de l'équipement. La série complète couvre deux types de base : la gâchette mécanique (galet/plongeur) et la commande manuelle (bouton/levier). Il est entièrement interchangeable avec la série AirTAC M5 et les vannes mécaniques domestiques universelles pour un remplacement direct.

  1.1 Définition standard des ports aériens

     • Port P: Entrée d'air comprimé principale

     • Ports de travail A/B: Se connecte avec des vérins double effet pour commande télescopique

     • Doubles ports d'échappement R1/R2: Orifices d'échappement latéraux du corps de vanne, directement compatibles avec l'installation d'un micro-silencieux pour la réduction du bruit et la prévention de la poussière

     • Fonction principale: Structure de rappel à ressort 5/2 voies, se réinitialise automatiquement à l'état d'origine une fois la force externe supprimée

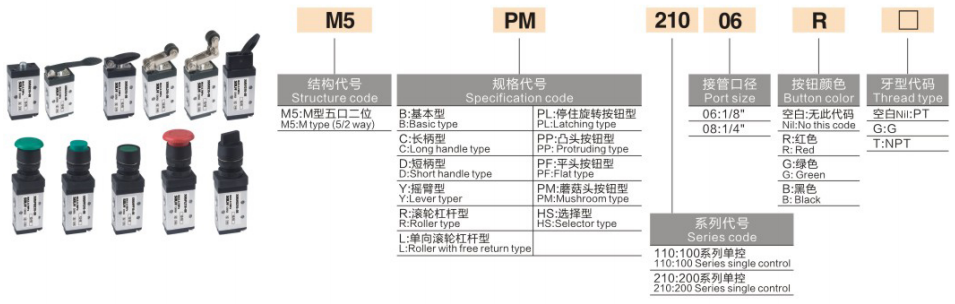

2. Guide de codage du modèle et de sélection du type de tête (base de sélection de base)

 1. Règle de codage unifiée:M5【Code principal】-05 (05 signifie port fileté M5 unifié pour la série complète)

 2. Exemple de modèle:M5R-05 | Vanne mécanique 5/2 voies à levier à galet avec orifice fileté M5 standard

3. Paramètres techniques de base

4. Avantages structurels fondamentaux

     • Structure de bobine équilibrée: Adopte une conception de bobine coulissante équilibrée, sans interférence de contre-pression de source d'air. Ne nécessite qu'une petite force externe pour compléter l'action d'inversion avec un fonctionnement sensible et léger.

     • Conception d'échappement à double division: Sorties d'échappement bilatérales R1/R2 indépendantes avec aménagement extérieur. Installez directement des micro-silencieux pour réaliser une réduction efficace du bruit et une isolation de la poussière, garantissant un fonctionnement stable à long terme.

     • Installation multi-angles: Les parties supérieure et inférieure du corps de la vanne sont réservées à des trous de montage, permettant une installation fixe à angle arbitraire pour s'adapter à diverses configurations d'espace d'équipement.

     • Interchangeabilité universelle de la série complète: Taille globale du corps de vanne unifiée pour toute la série M5, compatible avec la même base de collecteur de spécifications pour un remplacement gratuit et un assemblage modulaire.

5. Accessoires de support et base de collecteur

     • Base de collecteur M5 (M5M): Plaques collectrices multiliaison 1F/2F/3F, réalisant une alimentation en air centralisée à port P, remplaçant la tuyauterie dispersée à une seule vanne pour simplifier la disposition du circuit.

     • Auxiliaires de soutien: Raccords droits réducteurs M5 à G1/8, micro silencieux M5, connecteurs rapides M5 (correspondant aux tuyaux d'air φ3/φ4), supports de montage fixes.

6. Distinction de sélection : vanne mécanique M5 vs S3

7. Circuits d'application classiques

     • Contrôle de limite de cylindre: Le déflecteur de cylindre déclenche la valve mécanique à rouleau M5R, émet un signal d'air pilote pour contrôler l'électrovanne 4 V, réalisant une inversion automatique lorsque le cylindre atteint la position désignée.

     • Commande manuelle Start-Stop: La vanne à bouton champignon M5PP contrôle directement l'action télescopique de petits vérins à double effet pour un fonctionnement manuel sur site.

     • Détection d'outillage sur chaîne d'assemblage: La vanne à tige supérieure du piston M5B agit comme un commutateur de détection de moule sur place pour réaliser un déclenchement logique pneumatique automatique pour le positionnement de l'outillage.

Résumé en une phrase

     La série SOLH M5 est une vanne mécanique à ressort de rappel 5/2 entièrement fonctionnelle avec filetage unifié M5 × 0,8. Intégrant une limite de course mécanique et plusieurs modes de contrôle manuel, il présente une action sensible, des performances durables et une interchangeabilité universelle, étant le composant de contrôle micropneumatique préféré pour le retour de signal de cylindre et la commutation pneumatique manuelle de l'équipement.
