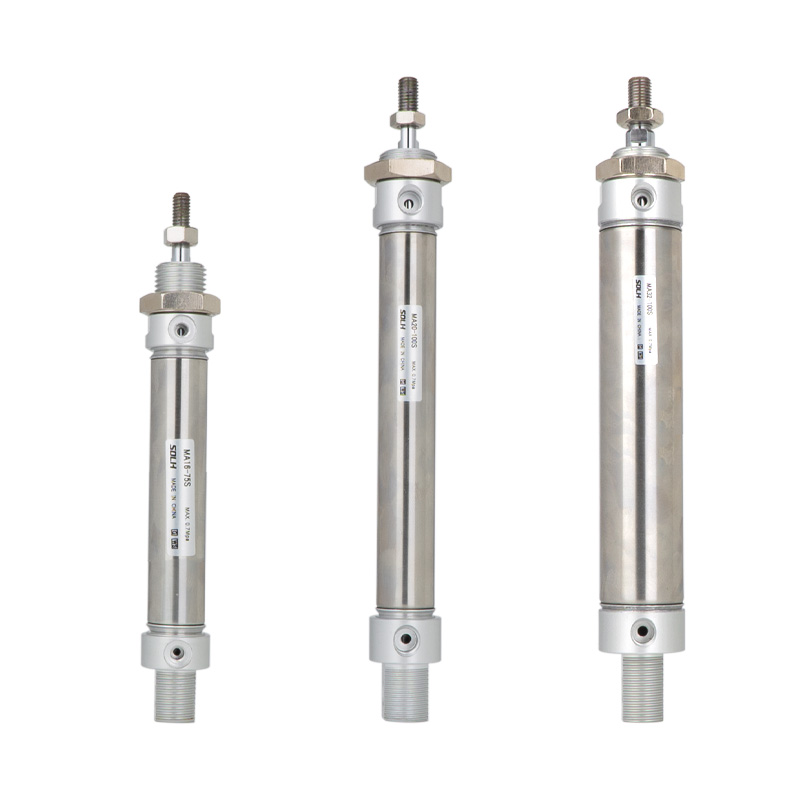

Mini-cylindre en acier inoxydable série MA (type général économique)

Marque : SOLH par Richge Technology

Présentation du produit

     Mini-cylindre économique en acier inoxydable série SOLH MA, alésage φ16/20/25/32/40/50/63 mm. Interchangeable avec les séries SMC CM2/CM3. Performances élevées, structure mature, dimensions de montage universelles et résistance à la corrosion. Largement appliqué dans l'industrie légère, l'électronique, l'emballage, l'alimentation et les petits équipements d'automatisation pour des conditions de travail légères et moyennes, sensibles au budget, propres ou humides.

Structure de base et fonctionnalités de conception

   1. Standard : norme interne d’entreprise, hautement interchangeable avec SMC CM2/CM3.

   2. Matériau : corps et tige de piston en acier inoxydable 304, embouts en alliage d'aluminium, antirouille pour les acides humides, faibles, les alcalis faibles et un environnement propre.

   3. Structure : embout serti par rouleau et connexion du baril, structure stable et coût compétitif, forme cylindrique droite pour un entretien facile.

   4. Variantes de fonctionnement

     -- MA Double Effet : Alimentation en air aux deux extrémités, modèle standard le plus courant

     -- Extension du ressort à simple effet MSA : s'étend automatiquement lorsque l'air est coupé

     -- Ressort de rappel à simple effet MTA : se rétracte automatiquement lorsque l'air est coupé

     -- MAD Double Rod : tige étendue des deux côtés, mouvement synchrone, course efficace doublée

     -- Course réglable MAJ : double effet avec réglage fin de la course pour un positionnement précis

   5. Coussin : Coussin anti-collision en caoutchouc standard ; Coussin d'air réglable en option MAC pour réduire l'impact et le bruit lors de mouvements à grande vitesse.

   6. Étanchéité : joint bidirectionnel spécial avec rainure de stockage d'huile, faible pression de démarrage, fonctionnement sans huile, durée de vie ≥5 millions de cycles.

   7. Détection de position : tous les modèles d'anneau magnétique intégré (suffixe S), compatible avec les commutateurs magnétiques AirTAC CS1-G ou SMC M9B pour le retour de position du piston.

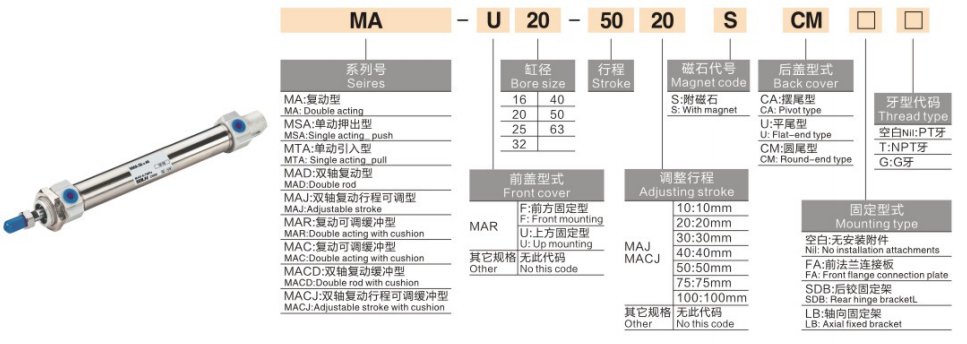

Règle complète de codage du modèle

   1. Exemple de modèle : MA25-100S-CM-FA

Exemples de référence de commande standard

     -- MA32-75S-CM : alésage 32, course 75, double effet, queue cylindrique, aimant intégré

     -- MTA20-50S-U : alésage 20, course 50, rappel par ressort simple effet, queue plate

     -- MAJ40-100S-CA : alésage 40, course 100, course réglable, queue de chape

Spécifications techniques universelles

Force de poussée et de traction théorique à 0,5 MPa (tige unique, unité : N)

   1. AM à double effet

   2. MTA simple effet (ressort de rappel à 0,5 MPa)

Formes de montage et modèles dérivés

   1. Options de queue arrière et de montage

     - Queue cylindrique CM : montage droit standard (le plus populaire)

     - Queue CA Clevis : charnière arrière pour mécanisme de pivotement

     -- Queue plate en U : installation plane pour un espace axial limité

     -- Bride FA/FB : fixation de plaque de bride avant/arrière

     -- Support de pied LB : installation du support axial latéral

     -- Chape double SDB : connexion articulée pour le mouvement de balancement

   2. Principales versions dérivées

     -- MA : Standard double effet avec aimant intégré

     -- MSA/MTA : extension à ressort simple effet/rappel à ressort

     -- MAD : Double tige double effet

     -- MAJ : Course réglable double effet

     -- MAC : Double effet avec coussin d'air réglable

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage : calculez la poussée requise et la charge horizontale, réservez une marge de sécurité ≥ 50 % ; sélectionnez MA de préférence pour les projets à charge légère et moyenne et sensibles aux coûts.

   2. confirmation de course : ajoutez une marge de déplacement supplémentaire de 10 à 20 mm ; Course maximale : double effet ≤500 mm, simple effet ≤100 mm.

   3. Correspondance de configuration

     -- Fonctionnement : Double effet → MA ; rappel par ressort simple effet → MTA ; réglage précis de la course → MAJ

     -- Coussin : choisissez le coussin d'air réglable MAC lorsque la vitesse de course est supérieure à 500 mm/s.

     -- Retour de position : tous les modèles équipés d'un aimant intégré, correspondent aux interrupteurs magnétiques CS1-G/M9B.

Résumé en une phrase

     Le mini-vérin économique SOLH MA en acier inoxydable est interchangeable avec les séries SMC CM2/CM3, offre de nombreuses variantes et plusieurs choix de montage, un actionneur linéaire économique pour les lignes de production d'automatisation, d'emballage, alimentaires et électroniques à charges légères et moyennes.
