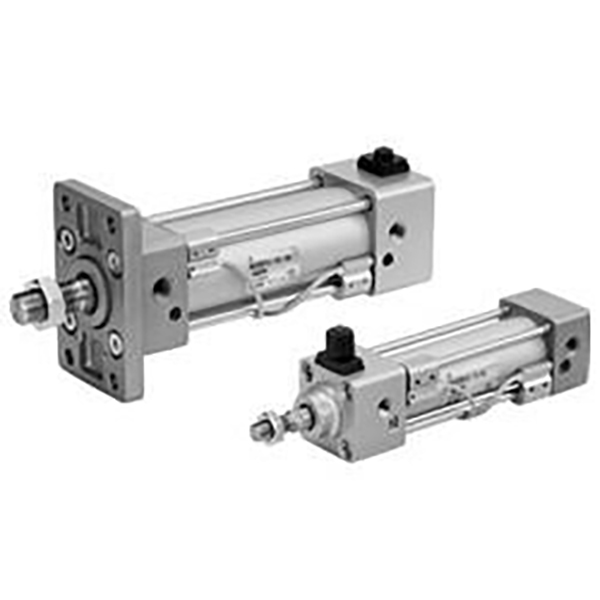

Cylindre standard à biellette de direction légère série MBB

Marque : SOLH par Richge Technology

Présentation du produit

     Cylindre standard à tirant léger de la série SOLH MBB (série MB-Z), successeur amélioré de la série MB traditionnelle avec une réduction de poids de 10 %. Équipé d'embouts carrés, de coussins d'air réglables à double extrémité et de nombreuses options de montage. Largement utilisé dans les équipements d'automatisation générale avec des conditions de vitesse moyenne, haute fréquence et charge moyenne. Les dimensions d'installation sont conformes à la norme ISO 15552, interchangeables avec les vérins à tirants de marques concurrentes.

Structure et fonctionnalités de base

   1. Structure : Corps rond en aluminium, tirants internes, embouts carrés, coussin d'air réglable aux deux extrémités, rigidité structurelle élevée.

   2. Matériau : corps en aluminium anodisé dur, embouts moulés à haute résistance, tige de piston chromée dure, tirants à haute résistance, résistant à l'usure et longue durée de vie.

   3. Variantes de fonctionnement

     -- MBB : Simple tige double effet (sans aimant intégré)

     -- MDBB : Simple tige double effet (anneau magnétique intégré pour détecteur)

     -- MBW/MDBW : Double tige double effet, excellentes performances anti-torsion

   4. Coussin : coussin d'air réglable indépendamment aux deux extrémités, réduit efficacement l'impact terminal, les vibrations et le bruit.

   5. Installation du capteur : rainures pré-usinées pour les détecteurs magnétiques M9B/A93/M9BW afin de détecter la position du piston.

   6. Mise à niveau légère : géométrie optimisée de l'embout, 10 % plus légère que l'ancien modèle MB, assemblage et transport plus faciles.

   7. Compatibilité standard : norme de montage ISO 15552, interchangeabilité directe entre marques.

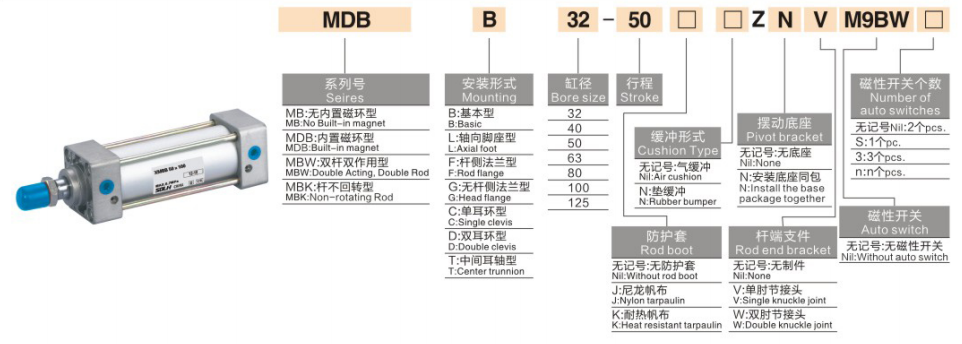

Règle complète de codage du modèle

   1. Exemple de modèle : MDBB40-100Z-M9BW

   2. Exemples de commandes standard

     -- MBB50-200Z : Alésage 50, course 200, modèle de base léger sans aimant

     -- MDBB63-150Z-LB : alésage 63, course 150, aimant intégré, montage sur pied

     -- MDBB80-300Z-FA : alésage 80, course 300, montage sur bride côté tige

Spécifications techniques de base

Force de poussée et de traction théorique à 0,5 MPa (tige unique, unité : N)

 1. MBB/MDBB à double effet

Types de montage et modèles dérivés

   1. Options de montage

     -- Type de base B : installation directe via un embout à travers des trous

     -- Support à pied LB : installation horizontale stable pour charges lourdes

     -- Bride FA/FB : bride côté tige/côté tête pour montage vertical

     -- Chape C/D : chape simple/double pour mouvement de pivotement articulé

     -- Tourillon en T : support de tourillon central pour mécanisme de retournement

   2. Principales séries de dérivés

     -- MBB/MDBB/MBW : cylindre standard à tige unique non magnétique/aimant et à double tige

     -- MBK/MDBK : Vérin à tige anti-rotation pour éviter la torsion de la tige de piston

     -- -Type haute température XB6 : plage de fonctionnement -20 ~ + 150 ℃.

     -- -Tige de piston en acier inoxydable XC6 : pour environnement légèrement corrosif et humide

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage : calculez la poussée requise à partir de la charge réelle, réservez une marge de sécurité ≥ 50 %. Donnez la priorité au MBB pour l’automatisation générale à vitesse moyenne et à charge moyenne.

   2. Confirmation de la course : ajoutez une marge de sécurité de 10 à 20 mm pour un déplacement efficace. Course standard maximale de 1 000 mm, personnalisée jusqu'à 1 500 mm.

   3. Correspondance des configurations

     -- Détection de position : choisissez le modèle à aimant intégré MDBB, correspondant aux commutateurs automatiques M9B/A93.

     -- Montage : support de pied LB pour charges lourdes horizontales ; Bride FA préférée pour une installation verticale.

     -- Conditions spéciales : sélectionnez -XB6 pour haute température, -XC6 tige en acier inoxydable pour environnement corrosif.

Résumé en une phrase

     Le cylindre standard à tirant léger SOLH MBB est conforme à la norme ISO15552, équipé d'un coussin d'air réglable et de plusieurs méthodes de montage, actionneur linéaire à usage général idéal pour les lignes de production d'automatisation haute fréquence à charge moyenne.
