Vérin à tige de guidage compact série MGQ

Cylindre à tige de guidage mince et compact série MGQ | Vérin pneumatique anti-rotation à haute rigidité

Marque : SOLH par Richge Technology

Présentation du produit et caractéristiques structurelles de base

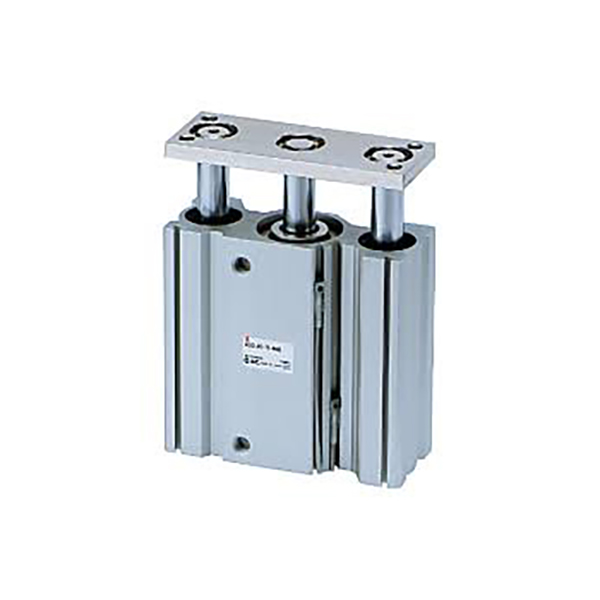

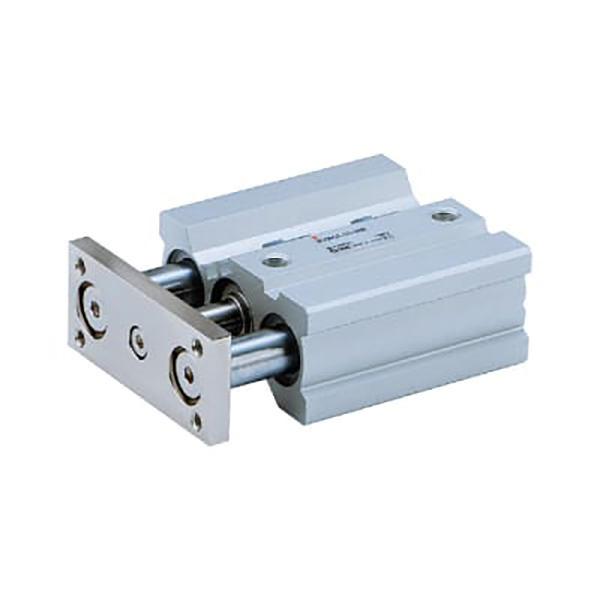

     La série SOLH MGQ est un mince vérin à tige de guidage intégré conçu pour les stations d'automatisation à espace limité. Adoptant une structure de tige de guidage intégrée ultra fine, il offre une résistance exceptionnelle aux charges latérales et des performances anti-rotation de haute précision. Couvrant une gamme d'alésages complets de φ12 mm à φ100 mm, la série propose deux configurations de roulements à noyau : le roulement coulissant MGQM et le roulement à billes MGQL. Il est largement utilisé pour des scénarios précis de poussée, de levage, d'arrêt et de positionnement de pièces qui nécessitent une installation compacte, un guidage rigide et un fonctionnement sans déviation.

Avantages structurels clés

• Corps intégré ultra fin: Les tiges de guidage et le corps du vérin sont intégralement moulés, réduisant l'épaisseur totale de 50 % par rapport aux vérins à tige de guidage traditionnels. C'est le choix optimal pour la conception d'équipements très compacts et les configurations d'installation limitées en espace.

• Structure haute rigidité à double guide: Le support symétrique à double tige de guidage améliore considérablement la résistance à la charge latérale, avec une capacité de charge latérale plus de deux fois supérieure à celle des vérins à butée ordinaires. Il résiste efficacement à la flexion et à la torsion, s'adaptant aux conditions de travail excentriques et aux impacts.

• Précision anti-rotation de premier ordre: Le type de roulement à billes MGQL atteint une précision de non-rotation ultra-élevée de ±0,04°~±0,08° (précision supérieure avec un alésage plus grand) ; Le type de roulement coulissant MGQM offre une précision de positionnement stable de ±0,05°~±0,10°, répondant à diverses exigences de positionnement de précision.

• Configuration à double roulement pour des scénarios complets: Palier lisse (MGQM) pour les environnements lourds, poussiéreux et difficiles à faible coût ; roulement à billes (MGQL) pour un mouvement ultra-doux à faible friction et un cyclisme précis à haute fréquence.

• Configuration Standard Prime: Anneau magnétique intégré pour la compatibilité des interrupteurs magnétiques, tampons en caoutchouc à double extrémité pour un fonctionnement stable et conception sans huile et sans entretien, adapté aux environnements industriels propres.

• Spécifications standard complètes: Tailles d'alésage complètes de φ12 mm à φ100 mm, avec une course standard allant de 25 mm à 250 mm, couvrant la plupart des scénarios de conduite automatisée à charge moyenne et grande.

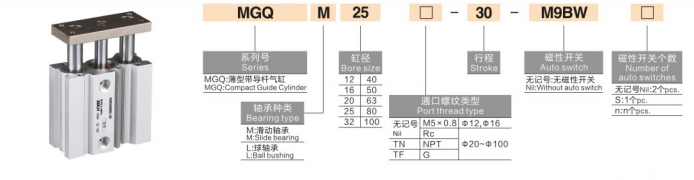

Règles complètes de dénomination des modèles

Exemple de modèle : MGQM32-50-M9BW-XB6

Exemples de référence de commande standard

• MGQM25-30 : alésage de 25 mm, course de 30 mm, type standard à roulement coulissant

• MGQL40-75-2M9B : alésage de 40 mm, course de 75 mm, type à roulement à billes avec deux interrupteurs magnétiques

• MGQM50-100-XB6 : alésage de 50 mm, course de 100 mm, modèle à roulement coulissant résistant aux hautes températures

Paramètres techniques de base standard

(Conditions de test standard : température normale de 20 ℃, pression nominale de 0,5 MPa)

1. Paramètres généraux de performance

• Plage de pression de service: 0,12~1,0MPa (φ12/16) ; 0,1~1,0MPa (φ20~100)

• Température ambiante: -10℃~60℃ (environnement conventionnel sans glace) ; -10 ℃ ~ 150 ℃ (version haute température XB6)

• Vitesse de fonctionnement des pistons: 50~500 mm/s (φ12~63) ; 50 ~ 400 mm/s (grand alésage φ80/100)

• Mode tampon: Tampon en caoutchouc standard à double extrémité ; Tampon à coussin d'air en option pour les conditions de travail à fort impact

• Mode de lubrification: Fonctionnement sans huile et sans entretien, adapté aux ateliers propres

2. Données de poussée théorique (@0,5MPa, unité : N)

3. Données de poids du produit (course de 50 mm, unité : kg)

Comparaison de sélection de base MGQM et MGQL

Méthodes de montage et scénarios d'application typiques

1. Conception multi-montage flexible

• Montage direct sur le corps: Trous de vis réservés sur les surfaces supérieure, inférieure et latérales pour une fixation directe ; les modèles supérieurs à φ32 mm sont dotés de rainures de commutation sur 4 côtés pour une installation de commutateur magnétique omnidirectionnel, permettant un assemblage et une maintenance rapides.

• Montage auxiliaire en option: Des accessoires de bride (F) et de support de pied (L) sont disponibles, prenant en charge la disposition multi-angle horizontale et verticale pour s'adapter à diverses conceptions structurelles d'équipement.

2. Applications industrielles de base

• Automatisation des lignes de convoyeurs: Arrêt des pièces, positionnement des palettes et levage des matériaux ; une forte résistance aux chocs empêche le décalage de la pièce pendant le transport et la limitation à grande vitesse.

• Traitement de précision électronique 3C: éjection des broches du PCB, positionnement du sertissage des bornes et translation légère de la pièce ; une précision anti-rotation élevée garantit un assemblage de précision sans déviation.

• Machines d'emballage: Conduite de déflecteurs de matériaux, commutation de porte de silo et poussée de matériaux sur de courtes distances ; le corps ultra-mince s’adapte parfaitement à la disposition compacte des équipements d’emballage.

• Automatisation industrielle générale: Levage de gabarits, éjection de pièces et entraînement de charges excentriques ; remplace les combinaisons traditionnelles de cylindre séparé et de tige de guidage pour simplifier la structure de l'équipement et réduire les coûts.

Comparaison complète des séries MGQ, MGP et MGG

Guide de sélection rapide en trois étapes

1. Sélection de la taille d'alésage: Calculer la poussée requise en fonction de la charge réelle ; sélectionnez la taille de l'alésage avec une poussée théorique ≥ charge réelle × 1,5, en réservant une marge de sécurité de 50 % pour éviter la surcharge.

2. Sélection du type de roulement: Choisissez le roulement coulissant MGQM pour les conditions de travail lourdes, poussiéreuses et excentriques ; choisissez le roulement à billes MGQL pour un positionnement de haute précision et un mouvement cyclique à haute fréquence.

3. Sélection de la configuration fonctionnelle

￮ Demande de détection de position : équiper les interrupteurs magnétiques M9B/M9BW (installation sur 4 côtés disponible pour un alésage ≥32 mm)

￮ Environnement à haute température : sélectionnez l'option -XB6 résistante aux hautes températures (max 150 ℃)

￮ Fonctionnement à fort impact : mise à niveau vers un tampon à coussin d'air en option (standard avec tampon en caoutchouc)

Résumé en une phrase

     Le vérin à tige de guidage ultra-mince et à haute rigidité de la série SOLH MGQ intègre une conception peu encombrante, une forte capacité de charge anti-latérale et une précision anti-rotation ultra-élevée, offrant des solutions d'entraînement linéaire rentables et de haute stabilité pour des stations d'arrêt, de levage et de poussée automatisées compactes, précises et robustes.
