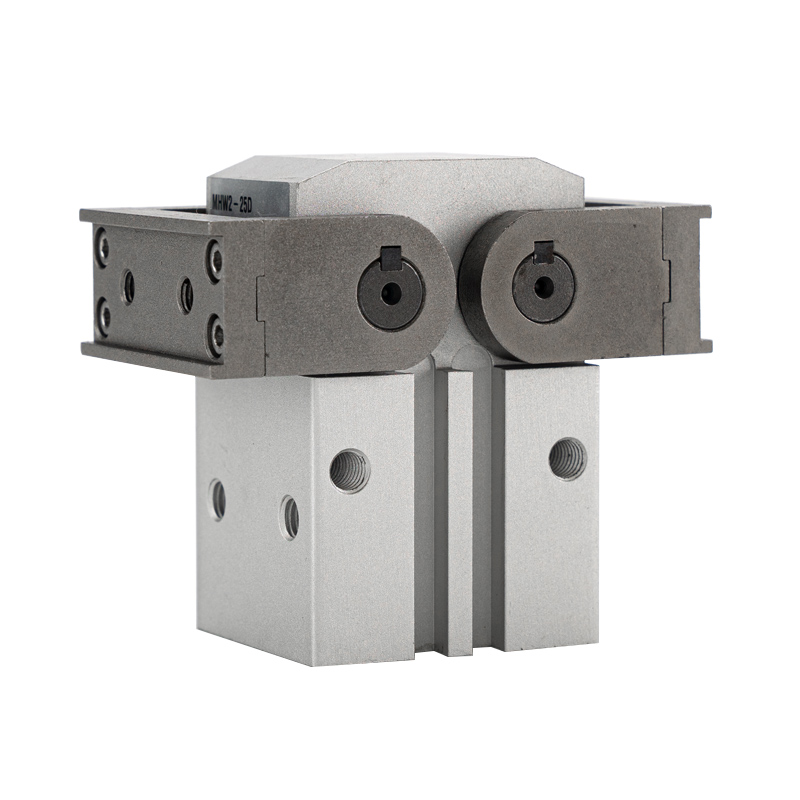

Pince pneumatique à crémaillère et pignon pivotant à 180° série MHW2

Marque : SOLH par Richge Technology

Présentation du produit

     La série SOLH MHW2 est une pince pivotante à 2 mâchoires entraînée par crémaillère et pignon avec un angle d'ouverture total de 180°. Points forts : mouvement synchrone précis des engrenages, angle d'oscillation ultra-large de 180°, contour peu encombrant, fentes de montage de capteur sur quatre côtés et construction durable anti-poussière. Largement adopté pour le retournement de pièces, le chargement/déchargement, la préhension de pièces de grande taille et les stations dans des espaces confinés, et devient un choix courant pour les applications de pinces pivotantes à grand angle.

Structure de base et fonctionnalités de conception

     -- Principe de fonctionnement : le cylindre pousse la crémaillère pour entraîner le pignon pour une rotation synchrone ; deux mâchoires oscillent symétriquement. L'engrènement des engrenages assure une excellente synchronisation, une force de serrage uniforme sans écart de décalage.

     -- Caractéristique d'oscillation : chaque mâchoire tourne jusqu'à 90°, ouverture bilatérale totale 180°. Les mâchoires entièrement ouvertes sont perpendiculaires au corps du cylindre, occupant un espace de projection minimal, idéal pour la manutention de matériaux nécessitant un évitement mécanique.

     -- Disposition du corps : boîtier carré en aluminium anodisé dur avec anneau magnétique intégré. Les rainures de capteur sur quatre côtés (haut/bas/gauche/droite) prennent en charge le montage direct des interrupteurs magnétiques M9B/A93, disposition des capteurs sans restriction.

     -- Matériau et protection : cylindre d'oxydation dur, mâchoires en acier allié à haute résistance et structure d'étanchéité anti-poussière. Un dégagement étroit empêche l'intrusion de corps étrangers, des performances stables dans des conditions d'atelier poussiéreuses et une durée de vie prolongée.

     -- Mode de fonctionnement : Double effet (D). La poussée bidirectionnelle du cylindre entraîne la rotation des engrenages avant/arrière pour réaliser l'ouverture et la fermeture de la mâchoire.

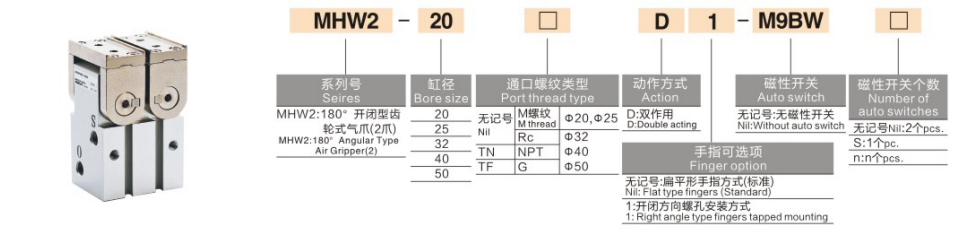

Règle complète de codage du modèle

 1. Exemple de modèle : MHW2-32D-M9BW

  2. Exemples de référence de commande standard

     -- MHW2-25D : Alésage 25, modèle de base double effet sans interrupteur magnétique

     -- MHW2-40D-M9B ： Alésage 40, double effet équipé d'un interrupteur magnétique M9B

Spécifications techniques du noyau universel (pression d'alimentation de 0,5 MPa)

Avantages concurrentiels fondamentaux

  1. Angle d'oscillation ultra-large de 180° et excellente utilisation de l'espace

     -- Les mâchoires se tiennent verticalement par rapport au corps à pleine ouverture, occupant uniquement l'espace projeté du cylindre, adaptées aux stations étroites et aux processus nécessitant un évitement et un mouvement de retournement de la pièce.

  2. Transmission synchrone à engrenages de haute précision

     -- Entraînement par maillage à crémaillère et pignon, erreur synchrone ≤0,1°, serrage symétrique équilibré, empêche efficacement le glissement de la pièce causé par une force unilatérale.

  3. Disposition flexible des capteurs à 360°

     -- Les interrupteurs magnétiques peuvent être montés sur quatre surfaces du corps pour obtenir une surveillance de position dans toutes les directions, une installation et une mise en service pratiques pour n'importe quelle orientation de montage.

  4. Structure anti-poussière pour environnement difficile

     -- Une étanchéité optimisée et un petit espace interne bloquent la pénétration de la poussière ; durée de vie mécanique ≥5 millions de cycles, stable pour les lignes de production automatisées à long terme et à cycle élevé.

 Formes de montage et applications industrielles typiques

  1. Options de montage

     -- Montage horizontal axial : serrage horizontal pour le chargement et le déchargement de la chaîne d'assemblage

     -- Montage vertical longitudinal : levage vertical pour stations de retournement de pièces

     -- Montage latéral latéral : serrage latéral pour un espace d'équipement confiné et étroit

  2. Scénarios d'application typiques

     -- Électronique et électroménager : préhension et retournement de boîtiers, de panneaux et de composants de grande taille

     -- Pièces automobiles : transport de boîtiers de lampes, de garnitures intérieures et de petites pièces moulées

     -- Logistique & Emballage : Manutention de cartons, de palettes et de matériaux en fûts

     - Automatisation des machines et du moulage par injection : prélèvement de grandes pièces à partir de machines-outils et de machines de moulage

Comparaison de sélection : Swing à engrenages MHW2 VS Swing à came MHY2 VS Pince à bascule MHT2

Guide de sélection rapide en 3 étapes

  1. Sélection de l'alésage en fonction de la masse de la pièce

     -- 20 ≤ 3 kg ； 25 = 3 ~ 5 kg ； 32 = 5 ~ 10 kg ； 40 = 10 ~ 15 kg ； 50 = 15 ~ 20 kg. Réservez une marge de sécurité de charge ≥30 %.

  2. Vérification de l'angle d'oscillation

     -- Angle d'oscillation standard à une seule mâchoire de 90°, ouverture totale de 180°. Confirmez qu'il y a un dégagement suffisant pour s'adapter aux dimensions de la pièce et aux déplacements d'évitement.

  3. Correspondance des configurations

     -- Retour du signal de position : utilisez des fentes de montage sur quatre côtés avec des interrupteurs magnétiques de la série M9B pour une disposition flexible quelle que soit l'orientation de l'installation.

     -- Environnement d'atelier poussiéreux : donnez la priorité au MHW2 en raison de sa structure d'étanchéité supérieure anti-poussière.

Résumé en une phrase

     La pince pneumatique à crémaillère et pignon SOLH MHW2 à rotation à 180 ° adopte une transmission synchrone à engrenages avec une installation de commutateur magnétique à quatre côtés et une étanchéité anti-poussière, prenant en charge le retournement des pièces à charge moyenne et la manipulation des matériaux ; Pince pivotante peu encombrante idéale pour les stations d'emballage, d'automobile et d'automatisation générale dans des espaces confinés.
