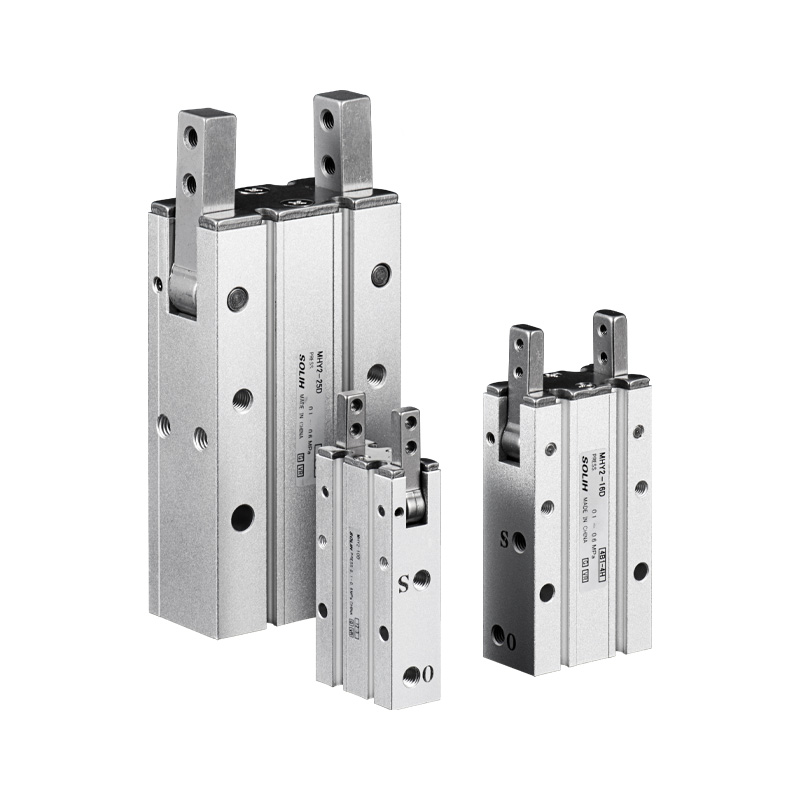

Pince pneumatique à rotation à came 180° série MHY2

Marque : SOLH par Richge Technology

Présentation du produit

     La série SOLH MHY2 est une pince pneumatique standard à 2 mâchoires entraînée par une came pivotante à 180° de large. Avantages principaux : angle d'ouverture ultra-large, structure compacte légère, structure anti-poussière et positionnement répété stable. Idéal pour la manipulation de pièces rondes et irrégulières, le chargement/déchargement automatisé, le retournement et le tri. Une trajectoire de mouvement simple permet un retrait et un relâchement simples sans mouvement mécanique complexe.

Structure de base et principe de fonctionnement

     -- Transmission : mécanisme à came (pas d'engrenage ni de crémaillère). Les deux pistons poussent l'ensemble de came pour entraîner deux mâchoires de manière synchrone. Angle d'ouverture maximum 180°, position de surfermeture -3° pour un maintien anti-desserrage. Balançoire synchronisée en douceur sans déviation de la mâchoire.

     -- Construction : corps en alliage d'aluminium, mâchoires en acier inoxydable en standard, anneau magnétique intégré, fentes de montage pour interrupteur magnétique sur quatre côtés. Trous de montage disponibles sur les faces inférieures et latérales. La conception à dégagement étroit empêche la poussière et les débris de pénétrer dans le mécanisme interne.

     -- Mode de fonctionnement : Double effet (D) uniquement, pas de variantes NO/NC à simple effet. Commande d'air bidirectionnelle avec vitesse d'ouverture/fermeture réglable.

     -- Précision de positionnement : précision de positionnement répétée ± 0,02 mm avec un angle d'oscillation constant.

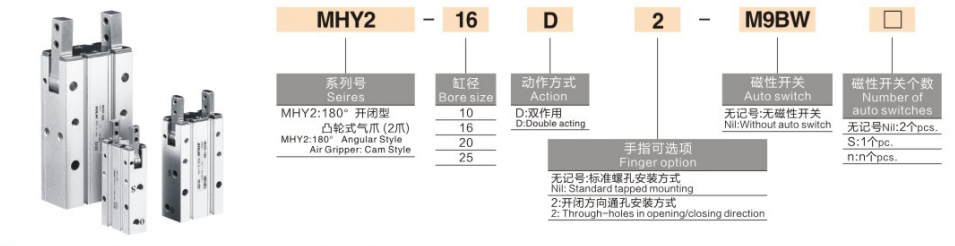

Règle complète de codage du modèle

  1. Exemple de modèle : MHY2-16D-S-M9BW

  2. Référence de commande standard

     MHY2-20D-S-M9BW : Alésage 20, double effet, anneau magnétique intégré, interrupteur magnétique M9B avec câble de 1 m.

Spécifications techniques du noyau universel

Données de couple et de force de serrage (0,5 MPa, distance de serrage de référence L = 35 mm)

     Remarque importante : la force de serrage effective diminue à mesure que la distance de serrage L s'étend. La vérification du couple de charge est obligatoire lors de la sélection.

Scénarios d'application préférés

  ✅ Choisissez MHY2 si :

     -- Nécessite une ouverture ultra-large à 180° pour les tubes cylindriques, les pièces de forme irrégulière, les stations de chargement/déchargement et de retournement

     - Effecteur final de robot compact à charge utile légère, priorité à la conception légère

     -- Environnement d'atelier avec poussière et débris, exige une structure interne anti-contamination

     -- Besoin d'une solution alternative lorsque la pince parallèle MHZ2 ne peut pas saisir des pièces irrégulières de grand diamètre

  ❌ Non recommandé, sélectionnez des modèles alternatifs :

     -- Besoin d'un maintien hors tension à simple effet normalement ouvert/normalement fermé → Choisissez la pince pivotante à engrenage MHW2

     -- Nécessite un alésage supérieur à 25 mm et une force de serrage élevée → Choisissez la série MHW2 (alésage maximum jusqu'à 40)

     -- Serrage linéaire parallèle pur avec une petite course d'ouverture → Choisissez la pince parallèle MHZ2

Lignes directrices pour la sélection des clés

     -- Sélectionnez l'alésage en fonction du diamètre de la pièce et de la dimension extérieure : 10 (petit) → 16 → 20 → 25 (moyen-grand)

     -- Ajoutez le suffixe -S, un anneau magnétique et des commutateurs magnétiques de la série M9 pour le retour de position du PLC.

     -- Sélection de montage : vierge pour trou taraudé standard ; suffixe -2 pour une installation traversante adaptée à l'assemblage de plate-forme et de support

     -- Contrôle de charge : Gardez la distance de serrage L ≤35 mm ; maintenir un facteur de sécurité ≥1,5 pour le couple et la force de serrage

Résumé en une phrase

     La pince pneumatique à rotation de 180° à came SOLH MHY2 adopte une structure de transmission à came anti-poussière, à double effet uniquement, une précision de répétition de ± 0,02 mm avec un interrupteur magnétique en option et un montage traversant, une solution compacte et légère pour la sélection, le retournement et le tri de pièces rondes et irrégulières de grand diamètre sur un équipement d'automatisation de robot miniature.
