Table coulissante pneumatique compacte de très haute précision série MXP

Table coulissante pneumatique compacte de très haute précision série MXP

Marque : SOLH par Richge Technology

Présentation du produit

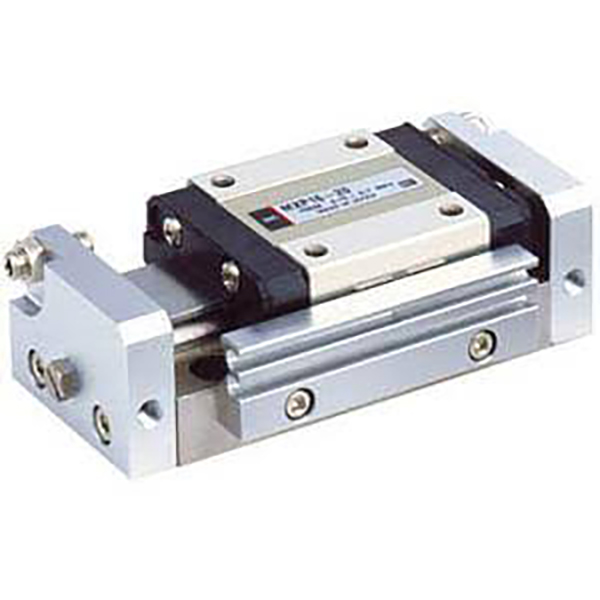

     La série SOLH MXP est une table coulissante pneumatique compacte haut de gamme de très haute précision conçue pour des scénarios de micro-positionnement rigoureux. Adoptant une structure de rail de guidage de cylindre intégrée et un corps en acier inoxydable intégré, il offre un parallélisme au niveau du micron, une erreur de rotation ultra faible et une rigidité exceptionnelle. Prenant en charge la tuyauterie bidirectionnelle et le cyclage stable à haute fréquence, il est parfaitement adapté à l'assemblage de précision 3C, à la détection optique et au positionnement de micro-composants de haute précision, servant de modèle haut de gamme pour les applications sophistiquées de conduite linéaire miniature.

Structure de base et fonctionnalités de conception

     --  Mode de conduite: Fonctionnement bidirectionnel à double effet, tailles d'alésage φ6/8/10/12/16 mm, couvrant une plage de charge légère de 10 ~ 120 N.

     -- Structure premium intégrée: Comprend un rail de guidage linéaire à cylindre intégré et un corps monobloc en acier inoxydable martensitique. Le mécanisme porteur est complètement isolé du mouvement d’étanchéité de la tige de piston, ce qui permet d’obtenir une rigidité extrême et un frottement minimal.

     -- Qualité de très haute précision: Parallélisme de déplacement 0,004 mm, parallélisme de montage 0,02 mm, précision de rotation ±0,03° (φ6/8/10) / ±0,04° (φ12/16), offrant des performances de positionnement de précision ultra-stables de pointe.

     -- Corps étroit ultra compact: Hauteur du corps de seulement 17 à 23 mm, 10 à 20 % plus étroite que les modèles équivalents MXJ, permettant un agencement ultra-dense pour des espaces de travail extrêmement confinés.

     -- Flexibilité de la tuyauterie bidirectionnelle: Prend en charge les canalisations latérales et axiales avec une disposition commutable sur site, s'adaptant aux diverses exigences de routage des canalisations sur site.

     -- Compatibilité universelle des capteurs: Les doubles rainures de commutateur magnétique standard permettent l'installation de 2 commutateurs magnétiques M9B pour une surveillance de position bidirectionnelle fiable.

     -- Mise en mémoire tampon et limitation à plusieurs niveaux: Tampons en caoutchouc standard à double extrémité pour la réduction du bruit et des impacts ; limiteurs de course métalliques à une ou deux extrémités en option, plus option de tampon hydraulique pour les modèles φ8 et supérieurs, avec une plage de course réglable de 0 à 5 mm pour un contrôle de positionnement ultra-précis.

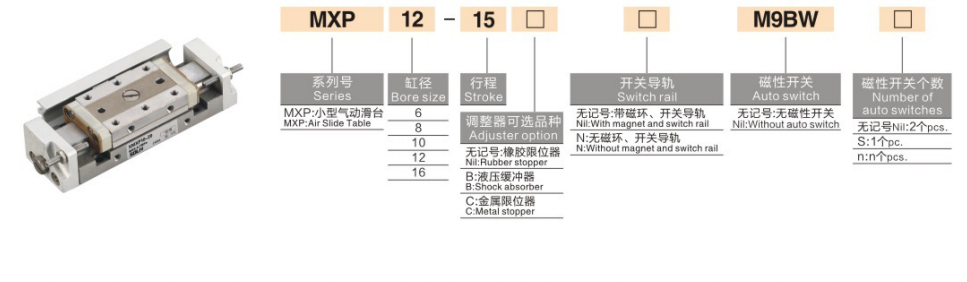

Règle complète de codage du modèle

   1. Exemple de modèle : MXP8-15-B-M9BW

   2. Exemples de référence de commande standard

     --  MXP6-5 : Type standard, sans interrupteur magnétique, alésage 6 mm, course 5 mm, double effet

     --  MXP10-20-B-2M9B : alésage 10 mm, course 20 mm, limite métallique à double extrémité, 2 interrupteurs magnétiques M9B

     -- MXP12-25-D : alésage 12 mm, course 25 mm, limite métallique à extrémité étendue, compatible avec la tuyauterie axiale

Spécifications techniques de base (@0,5MPa, double effet)

Avantages concurrentiels fondamentaux

   1. Précision et stabilité ultra élevées au niveau du micron
     -- Possède un parallélisme de déplacement ultra-faible de 0,004 mm et une précision de rotation aussi faible que ±0,03°, associée à une précision de positionnement répétée de ±0,01 mm. Il élimine les micro-secousses et les écarts de position, répondant ainsi pleinement aux exigences strictes de précision en matière de détection optique, de stratification de micro-composants et de processus de test de haute précision.

   2. Structure de cylindre intégrée et corps compact ultra-étroit
     -- Le cylindre est intégré à l'intérieur de la structure du rail de guidage, réduisant la largeur du corps de 10 % à 20 % par rapport aux modèles MXJ. La conception innovante de la tuyauterie latérale/axiale à double direction permet une commutation flexible sur site, résolvant ainsi les restrictions de disposition des pipelines dans les stations denses ultra-étroites.

   3. Haute rigidité et longue durée de vie
     -- Le corps monobloc en acier inoxydable martensitique et la structure de rail de guidage intégrée offrent une excellente résistance à la déformation et une excellente rigidité structurelle. Adopte une conception d'étanchéité sans huile à faible friction, compatible avec les ateliers propres et les environnements industriels légers, atteignant une durée de vie sans entretien de plus de 5 millions de cycles.

   4. Fonctionnement fluide à haute fréquence
     -- L'étanchéité à faible friction de qualité supérieure et le rail de guidage à bille de haute précision garantissent un mouvement ultra-fluide. La vitesse de fonctionnement varie de 50 à 500 mm/s, prenant en charge un cycle haute fréquence stable au-dessus de 350 cpm sans bégaiement ni gigue, idéal pour les tâches de positionnement répétitives à long terme et à courte course.

   5. Adaptation flexible de l'installation à plusieurs scènes
     -- Prend en charge le montage sur trois côtés supérieur, inférieur et latéral avec des trous de broche de positionnement de précision. La structure symétrique des ports d'air permet l'interchangeabilité des canalisations gauche/droite sur site, brisant complètement les limitations directionnelles et s'adaptant à diverses conceptions structurelles d'équipements.

Formes de montage et applications typiques

   1. Méthodes de montage

     -- Montage supérieur: Fixé via des trous traversants avec des trous de goupille de positionnement de précision, adapté à l'installation sur le dessus de la pièce et aux scénarios de positionnement de haute précision nécessitant un déplacement nul.

     --  Montage inférieur: Fixé via des trous filetés inférieurs avec une structure stable et fiable, applicable pour l'assemblage de surface d'équipement standard et l'entraînement linéaire fixe.

     --  Montage latéral: Fixé via des trous filetés latéraux, parfait pour les équipements avec un espace vertical limité et une disposition parallèle dense de plusieurs unités coulissantes.

   2. Scénarios d'application typiques

     --  Électronique 3C: Montage et liaison de puces, mise au point du module d'objectif, positionnement ultra-précis des micro-composants, test du cycle de sonde

     --  Équipement optique: Mouvement de précision de la caméra CCD, calibrage fin de la lentille optique, positionnement laser, conduite de plate-forme de détection de haute précision

     --  Assemblage de micro-précision: Verrouillage automatique miniature des vis, sertissage des bornes, insertion de composants de précision, entraînement par gabarit de haute précision

     -- Équipement médical: Contrôle de précision de la micro-pompe, commutation précise de la vanne miniature, positionnement télescopique du petit instrument

Comparaison de sélection de tableaux à diapositives : MXP vs MXJ vs MXQ

Guide de sélection rapide en 3 étapes

   1. Sélection d'alésage par charge
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Réservez au moins 50 % de marge de sécurité de charge pour garantir un fonctionnement stable et précis.

   2. Confirmation d'AVC Plage de course standard : 5 ~ 30 mm. Donnez la priorité aux courses courtes (5 ~ 20 mm) pour les conditions de travail à haute fréquence afin de maintenir une précision de positionnement et une stabilité opérationnelle plus élevées.

   3. Correspondance de configuration

      --  Surveillance de position : équipez 2 commutateurs magnétiques M9B pour un retour de position de course bidirectionnel en temps réel.

     -- Limitation et mise en mémoire tampon de précision : sélectionnez la limite métallique à double extrémité (B) pour un positionnement précis réglable de 0 à 5 mm ; choisissez un tampon hydraulique pour les modèles φ8 et supérieurs afin de réduire les impacts à haute fréquence.

     --  Adaptation de la tuyauterie : adoptez une tuyauterie axiale pour un aménagement d'espace ultra-étroit et une tuyauterie latérale pour les scénarios d'installation standard conventionnels.

Résumé en une phrase

     La table coulissante pneumatique d'ultra-haute précision de la série SOLH MXP présente un parallélisme ultra-faible de 0,004 mm, une erreur de rotation minimale, un rail de guidage intégré intégré, une tuyauterie commutable dans les deux sens et un tampon hydraulique en option, servant de scène micro-linéaire haute rigidité haut de gamme pour la détection optique, l'assemblage 3C ultra-précis et l'équipement d'automatisation médicale haut de gamme.
