Table coulissante pneumatique série MXS | Guide à rouleaux croisés, type à double cylindre

Marque : SOLH par Richge Technology

Présentation du produit

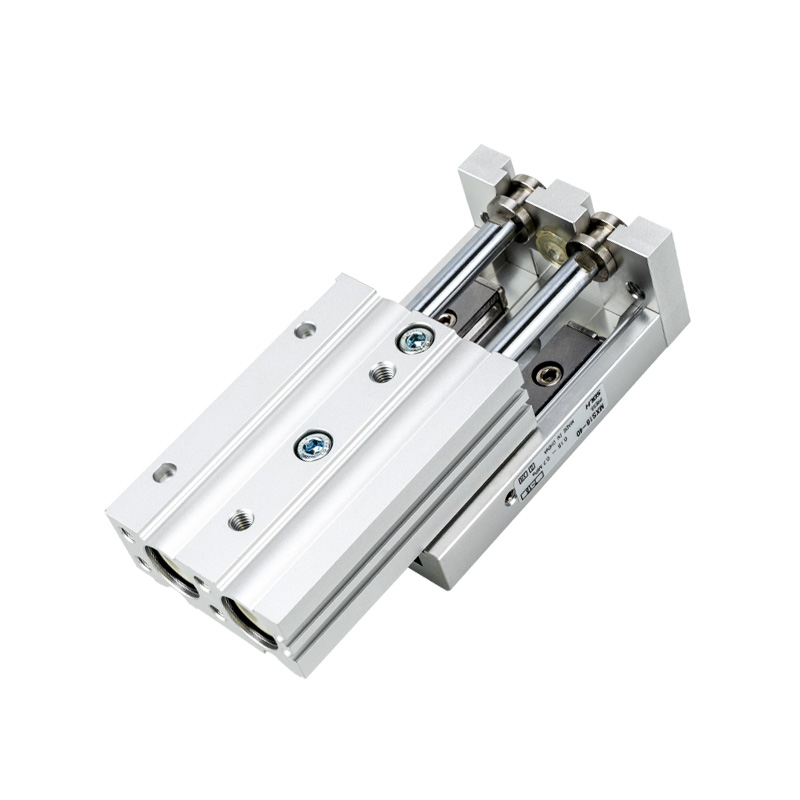

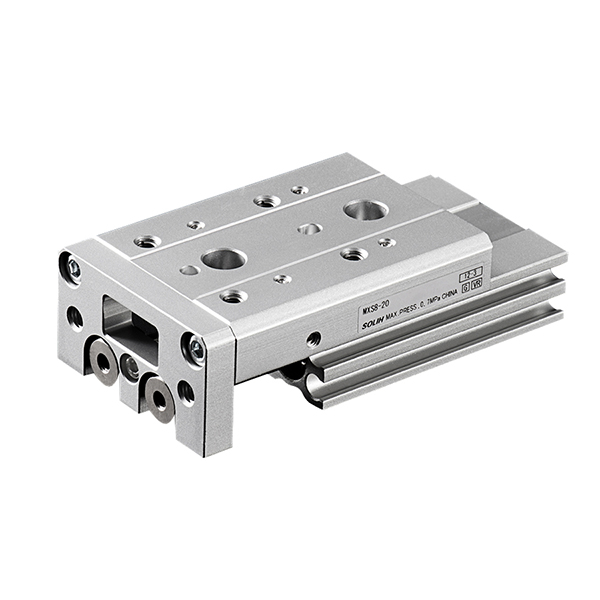

     La série SOLH MXS est une table coulissante pneumatique intégrée de haute rigidité et de haute précision équipée d'une structure d'entraînement à double piston et de rails de guidage à rouleaux transversaux professionnels. Doté d'un corps compact ultra-mince, d'un système de guidage préchargé sans jeu et d'une poussée de sortie doublée, il offre un mouvement linéaire ultra-stable avec une précision de répétition jusqu'à ± 0,01 mm. La conception intégrée tout-en-un réduit considérablement le volume de l'équipement par rapport aux combinaisons traditionnelles de cylindre divisé + guide externe. Il est largement utilisé dans le transfert linéaire de précision, l'assemblage d'alignement, l'outillage électronique et à semi-conducteurs, constituant le remplacement optimal et amélioré des solutions d'entraînement linéaire conventionnelles.

Structure de base et principe de fonctionnement

     -- Système de conduite à double piston: Adopte une structure à double piston à double effet, fournissant deux fois la poussée des glissières monocylindres avec la même taille d'alésage. Il garantit un fonctionnement hautement synchrone et élimine efficacement la déviation et le balancement lors des mouvements à haute fréquence.

     -- Rail de guidage à rouleaux transversaux haut de gamme: Guide à rouleaux transversaux intégré de haute précision avec conception de précharge, jeu de fonctionnement nul, excellente rigidité structurelle et forte résistance à la charge radiale et à la déviation du couple. Il maintient de manière stable une précision de positionnement de répétition ultra-élevée de ± 0,01 mm pour un fonctionnement cyclique à long terme.

     -- Conception tout-en-un intégrée: Le cylindre et la table coulissante sont parfaitement intégrés en une seule unité, réduisant le volume global d'installation de 30 à 50 % par rapport aux structures de type divisé. Il ne nécessite aucun alignement manuel lors de l'installation, ce qui améliore considérablement l'efficacité de l'assemblage et la cohérence structurelle.

     -- Montage flexible sur trois côtés: Prend en charge l'installation dans trois directions inférieure, latérale et axiale avec des trous de broche de positionnement de précision prédéfinis. Il prend en charge l'installation par empilage direct et le montage fixe latéral, s'adaptant aux demandes diversifiées d'agencement d'équipements compacts.

     -- Adaptation du capteur intégré: Équipé d'un anneau magnétique interne standard, avec des rainures intégrées réservées sur le corps compatible avec les interrupteurs magnétiques des séries D-M9□ et A93. La conception encastrée évite les interférences structurelles et garantit un retour précis de la position de la course.

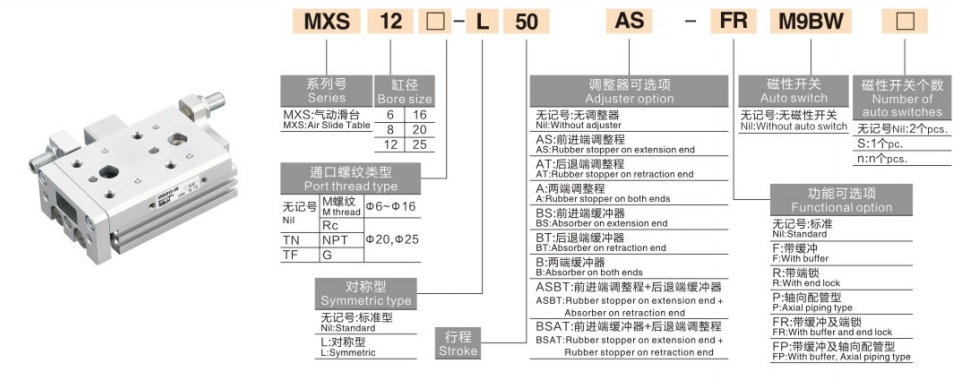

Règle complète de codage du modèle

   1. Exemple de modèle : MXS16-50AS-M9BW

   2. Exemple de référence de commande standard

     -- MXS20-75A-FR-M9NL : Alésage 20 mm, course 75 mm, réglage de la course à double extrémité, tuyauterie axiale, interrupteur magnétique PNP avec longueur de fil de 3 m

Spécifications techniques générales de base

Tableau de référence de force et de charge de sortie (@0,5 MPa, installation horizontale)

Remarque : La capacité de charge diminue avec une course plus longue et une vitesse plus élevée ; facteur de sécurité ≥2 ; la charge verticale nécessite une vérification du couple admissible

Scénarios de candidature et directives de sélection

   1. Scénarios d'application prioritaires pour la série MXS

     --  Positionnement et transfert de très haute précision: Idéal pour le transfert linéaire et l'alignement précis des composants électroniques, des terminaux, des lentilles optiques et des modules miniatures avec des exigences de positionnement strictes de ± 0,01 mm.

     -- Équipement compact à espace limité: La structure intégrée ultra fine réduit la hauteur des équipements de 30 % par rapport aux tables coulissantes ordinaires, s'adaptant parfaitement aux stations automatisées miniaturisées et très compactes.

     -- Conditions de travail à haute rigidité et anti-déflexion: La conception du guide à rouleaux transversaux offre une excellente résistance au couple et une tolérance de charge excentrique, adaptée à l'entraînement de l'axe Z des robots et aux stations d'assemblage de haute précision avec des conditions de force complexes.

     -- Fonctionnement cyclique à courte course et haute fréquence: Stable pour un fonctionnement à haute fréquence à long terme dans une course courte de 10 à 50 mm, maintenant une précision constante sans décalage ni gigue.

     -- Simplification structurelle et réduction des coûts: La structure intégrée de cylindre et de guide remplace complètement la combinaison traditionnelle divisée « cylindre + guide externe », simplifiant la conception mécanique et réduisant les coûts d'assemblage et de maintenance.

Points clés de la sélection professionnelle

     -- Sélection de la taille d'alésage: Faire correspondre la taille de l'alésage en fonction du poids de la pièce et du mode d'installation. Contrôlez la charge horizontale à moins de 50 % de la valeur nominale et la charge verticale à moins de 25 % de la valeur nominale pour garantir un fonctionnement stable.

     -- Sélection de trait: Réservez une marge de course de 5 à 10 mm lors de la sélection du modèle. Choisissez le réglage de course AS/AT/A (réglage fin de 0 à 5 mm) si une coupe précise de la course est requise.

     -- Correspondance du sens de montage: Montage inférieur pour la manutention horizontale des matériaux ; montage latéral pour installation fixe latérale ; montage axial pour empilage sur axe Z et assemblage multicouche.

     -- Optimisation de la configuration du tampon: Tampon en caoutchouc standard pour fonctionnement conventionnel. Équipez-vous d'un tampon hydraulique lorsque la vitesse de fonctionnement dépasse 300 mm/s ou que le poids de la charge dépasse 5 kg pour réduire l'impact et les vibrations du terminal.

     -- Configuration de la détection de position: Compatible avec les interrupteurs magnétiques M9B/M9N. Les rainures intégrées double face prennent en charge l'installation de 2 commutateurs pour réaliser une détection précise du signal sur place pour les courses d'extension et de rétraction.

Résumé en une phrase

     La table coulissante pneumatique à double cylindre de la série SOLH MXS adopte un guide à rouleaux transversaux haut de gamme et une structure tout-en-un intégrée, avec une poussée doublée, une ultra-haute précision de ± 0,01 mm, une rigidité supérieure et une capacité anti-déflexion, servant de solution d'entraînement linéaire de précision haut de gamme pour les semi-conducteurs, l'assemblage de précision électronique et l'automatisation du positionnement à haute fréquence.
