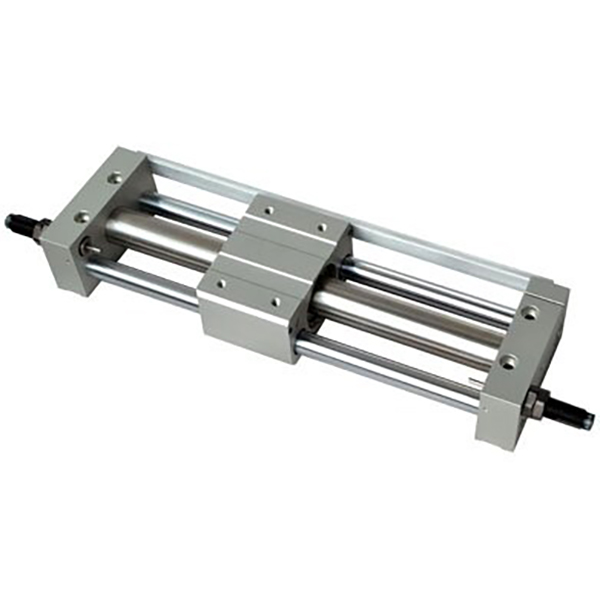

Cylindre sans tige à couplage magnétique série RM | Type à course longue guidée compacte Airtac

Marque : SOLH par Richge Technology

RMT
RMTL

Présentation du produit

     La série SOLH RM est un vérin sans tige à couplage magnétique de style Airtac grand public conçu pour les demandes de conduite linéaire compacte, à longue course et guidée. Adoptant une transmission synchrone magnétique sans contact entre le piston interne et la table coulissante externe, la structure entièrement fermée permet d'obtenir un fonctionnement totalement sans fuite et sans poussière. Couvrant quatre modèles de base, dont le type de base et le type à tige guidée, la taille d'alésage varie de φ10 à φ40 mm avec une course maximale de 2 000 mm. Doté d'un guidage intégré, d'une large adaptabilité à la température et d'un coût élevé, il est parfaitement adapté aux scénarios de transfert linéaire à longue course et d'automatisation en espace propre, constituant l'alternative domestique préférée aux séries SMC CY1/CY3.

Classification du modèle de base et caractéristiques structurelles

1. Classification complète du modèle de famille RM

• Type de base RMS: Structure ultra minimaliste sans système de guidage intégré. Nécessite des supports externes et des rails de guidage linéaires pour l'installation. Il présente le coût le plus bas et est idéal pour les projets sensibles au budget avec des structures de guidage réservées.

• Type guidé standard RMT: Équipé de deux tiges de guidage et de roulements coulissants pour une fonction de guidage intégrée. Il peut supporter des charges latérales et excentriques sans rails de guidage externes, permettant une installation simple et rapide dans des conditions de travail conventionnelles.

• Type guidé de précision RMTL: Adopte des tiges de guidage étendues de haute précision et des roulements à haute rigidité pour améliorer la précision du mouvement linéaire. La précision du positionnement répété atteint ± 0,1 mm, répondant aux exigences de positionnement de course de haute précision et de transfert de micro-distance.

• Type de glissière RMH à charge élevée: Optimisé avec des glissières renforcées et une structure de tige de guidage à haute résistance, offrant une excellente capacité de charge et des performances anti-déflexion. Il peut être directement utilisé comme table coulissante autonome pour les scénarios de fonctionnement à charge lourde et à haute stabilité.

2. Avantages structurels fondamentaux

• Entraînement à couplage magnétique et performances de nettoyage sans fuite: Le réseau magnétique intégré à haute résistance réalise une transmission synchrone non mécanique. Le corps du cylindre entièrement fermé isole complètement les circuits d'air internes de l'environnement externe, obtenant ainsi une fuite d'air nulle et un fonctionnement sans poussière. Il est entièrement conforme aux normes d’hygiène pour les applications dans les ateliers de nettoyage alimentaire, électronique et médical.

• Conception compacte sans tige et gain de place: L'absence de structure d'extension de tige de piston réduit l'espace d'installation de 50 % par rapport aux vérins à tirant traditionnels. Il maintient un fonctionnement linéaire stable sans se plier, même dans des conditions de course longue maximale de 2 000 mm, prenant parfaitement en charge la conception d'équipements compacts.

• Structure isolée anti-poussière et durée de vie prolongée: La chambre du piston et la table coulissante sont complètement isolées pour empêcher la poussière, la saleté et les impuretés externes de pénétrer à l'intérieur du cylindre. La combinaison optimisée d'anneaux résistant à l'usure et d'anneaux anti-poussière réduit efficacement les pertes par friction et prolonge la durée de vie globale.

• Conception intégrée à double tige de guidage (RMT/RMTL/RMH): La structure de guidage autonome élimine le besoin de glissières externes. Il résiste efficacement aux forces latérales et aux interférences de charge excentrique, garantissant un mouvement alternatif fluide et stable avec une efficacité d'installation plus élevée.

• Configuration multi-tampon pour un fonctionnement stable: Les tampons en caoutchouc fixes à double extrémité standard absorbent l'impact de fonctionnement et réduisent le bruit de fonctionnement. Les tampons réglables et les tampons hydrauliques en option permettent un fonctionnement stable à une vitesse maximale de 500 mm/s, évitant ainsi les chocs rigides lors d'un mouvement cyclique à grande vitesse.

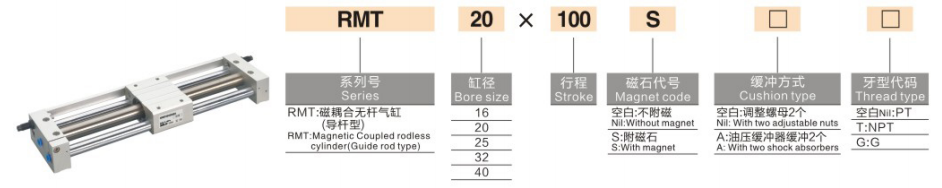

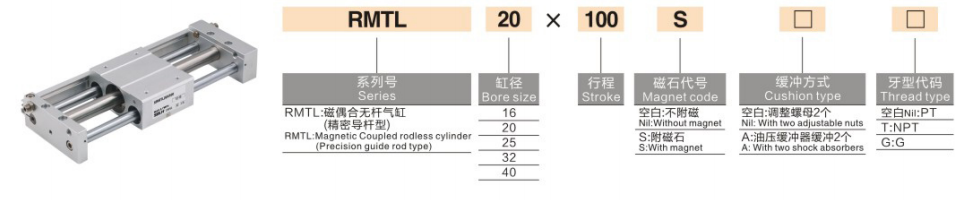

Règle complète de codage du modèle

1. Exemples de modèles : RMT20-500 | RMS16-300-S

2.Exemples de référence de commande standard

• RMS16-300 : alésage de 16 mm, course de 300 mm, type de base non guidé sans interrupteur magnétique

• RMT20-500-S : alésage de 20 mm, course de 500 mm, type guidé standard avec accessoire magnétique

• RMTL25-800 : alésage de 25 mm, course de 800 mm, type guidé de haute précision

Spécifications techniques de base (condition standard de 20 ℃)

1. Spécifications générales de base

• Mode de fonctionnement: Transmission synchrone sans contact à couplage magnétique double effet

• Fluide de travail: Air comprimé filtré (filtration 40μm, fonctionnement sans huile disponible)

• Température ambiante: -20 ℃ ~ 70 ℃ (qualité industrielle à température ultra large)

• Plage de pression de service: 0,15 ~ 0,7MPa ; Pression de preuve : 1,0 MPa

• Vitesse de fonctionnement standard: 50~500 mm/s

• Mode tampon: Tampon en caoutchouc fixe standard à double extrémité ; tampon réglable / tampon hydraulique en option

• Force de maintien magnétique: 55~1400N (augmente progressivement avec la taille de l'alésage)

2. Tableau des paramètres de performance clés (@0,5MPa)

Directives de configuration et de sélection de base

1. Sélection de la taille d'alésage par charge et poussée

• φ10 ~ φ16 (micro-service léger): Convient aux charges ≤2kg, dédié aux opérations de transfert de composants de précision à courte course et aux opérations de micro-positionnement dans les équipements d'automatisation électronique miniatures.

• φ20 ~ φ25 (service léger général): Associé à une charge légère de 4 à 6 kg, idéal pour les opérations conventionnelles de poussée et de traction à longue course (≤ 1 000 mm) dans les lignes de production automatisées générales.

• φ32 ~ φ40 (usage moyen): Applicable aux scénarios de charge moyenne de 10 à 16 kg, parfaitement adapté à la manutention de matériaux à longue course et aux conditions de travail cycliques à haute fréquence dans les équipements d'emballage et d'automatisation logistique.

2. Sélection du modèle et du système de guidage

• Type de base RMS: Solution ultra économique sans guidage intégré. Convient aux projets et équipements sensibles au budget avec des rails de guidage linéaires externes préinstallés, nécessitant une fixation par support à double extrémité.

• Type guidé standard RMT: Conception tout-en-un à double tige de guidage avec guidage par roulement intégré. Il peut résister aux charges latérales conventionnelles sans accessoires de guidage externes, avec une installation simple et une grande adaptabilité aux conditions de travail standard.

• Type guidé de précision RMTL: Les tiges de guidage étendues de haute précision optimisent la stabilité du mouvement linéaire, permettant d'obtenir une précision de positionnement répétée jusqu'à ± 0,1 mm. Le meilleur choix pour un positionnement précis, un assemblage précis et des scénarios à forte demande linéaire.

• Type de glissière RMH à charge élevée: La glissière renforcée et la structure de tige de guidage à haute résistance améliorent considérablement la capacité anti-déflexion et la capacité de charge. Il peut remplacer les tables coulissantes indépendantes pour effectuer des tâches de conduite lourdes et à longue course.

3. Sélection de l'environnement et de la configuration fonctionnelle

• Application pour un environnement propre: La transmission magnétique sans contact, sans fuite et sans poussière, évite la pollution secondaire. Les modèles autoguidés RMT et RMTL sont préférés pour un fonctionnement stable à long terme dans les ateliers de nettoyage alimentaire, médical et électronique.

• Mise à niveau des conditions de travail à grande vitesse: Equipé de tampons hydrauliques externes pour éliminer l'impact final, supportant de manière stable un fonctionnement continu à grande vitesse jusqu'à 500 mm/s pour les lignes de production cycliques à haute fréquence.

• Retour de position de précision: Configuration équipée d'un système magnétique Add -S, compatible avec les commutateurs magnétiques de la série D-M9, réalisant un positionnement de course multipoint et un retour de signal électrique en temps réel pour un contrôle automatisé de la liaison.

Scénarios d'application industrielle typiques

• Transfert de matériel électronique en salle blanche: La structure de couplage magnétique sans poussière et sans pollution est largement utilisée pour la manipulation de matériaux longue distance dans les ateliers sans poussière de semi-conducteurs et d'écrans LCD, protégeant efficacement les environnements de production propres.

• Déplacement de lignes d'emballage alimentaire et pharmaceutique: La conception intégrée autoguidée simplifie l'installation et la maintenance quotidienne, répondant parfaitement aux exigences de poussée et de traction des pièces à longue course des équipements d'emballage légers et moyens avec des performances hygiéniques et fiables.

• Contrôle automatisé des portes et des boucliers d'équipement: La structure compacte sans tige permet d'économiser 50 % d'espace d'installation, adaptée à l'ouverture et à la fermeture stables des portes de protection d'équipement à longue course, des pare-poussière et des couvercles de sécurité.

• Positionnement de précision sur une chaîne d'assemblage à longue course: Le modèle guidé de haute précision RMTL garantit une excellente linéarité et une précision de positionnement répétée, répondant aux exigences de positionnement précis sur ultra-longue distance de 1 à 2 m et de transport cyclique des lignes de production.

• Rénovation d’équipements compacts et gain de place: Il constitue un remplacement idéal pour les vérins à tirants traditionnels dans les scénarios de course longue (> 500 mm), optimisant considérablement la disposition des équipements et réalisant une conception d'équipement automatisée compacte.

Comparaison des paramètres de base des séries RM et CY1/CY3

Guide de sélection rapide en trois étapes

1. Confirmation de la taille d'alésage: Calculez la poussée requise en fonction du poids réel de la charge avec un facteur de sécurité ≥2. Règles recommandées : ≤2kg → φ16 ; 4 ~ 6 kg → φ25 ; 10~16kg → φ40.

2. Confirmation du type de modèle: Choisissez RMS pour un budget ultra réduit ; RMT pour les conditions générales de travail standard ; RMTL pour les demandes de positionnement de haute précision ; RMH pour les scénarios de charges lourdes et anti-déflexion.

3. Confirmation des spécifications de course: Sélectionnez une course standard de 50 à 1 000 mm pour une utilisation conventionnelle ; course étendue en option jusqu'à 2 000 mm pour les exigences de conduite sur des distances moyennes et longues.

Résumé en une phrase

     Le cylindre sans tige à couplage magnétique de type Airtac de la série SOLH RM intègre des structures autoguidées diversifiées, une adaptabilité ultra-large de la température et des performances de nettoyage sans fuite, servant de solution d'entraînement linéaire domestique à longue course à haut rapport qualité-prix pour les équipements automatisés à budget moyen.
