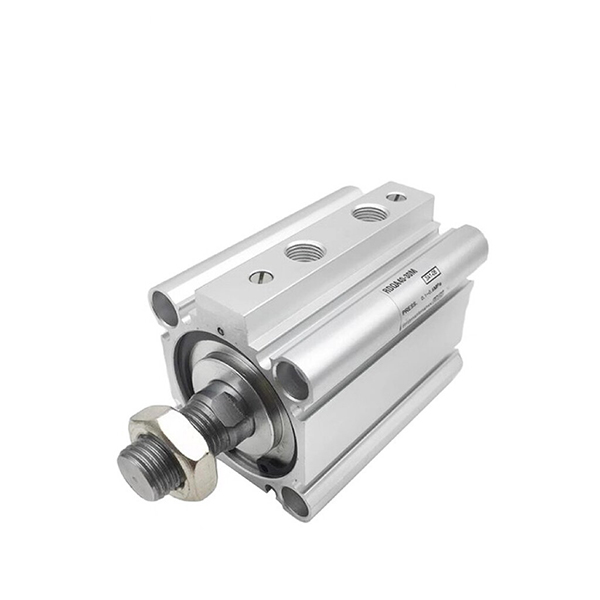

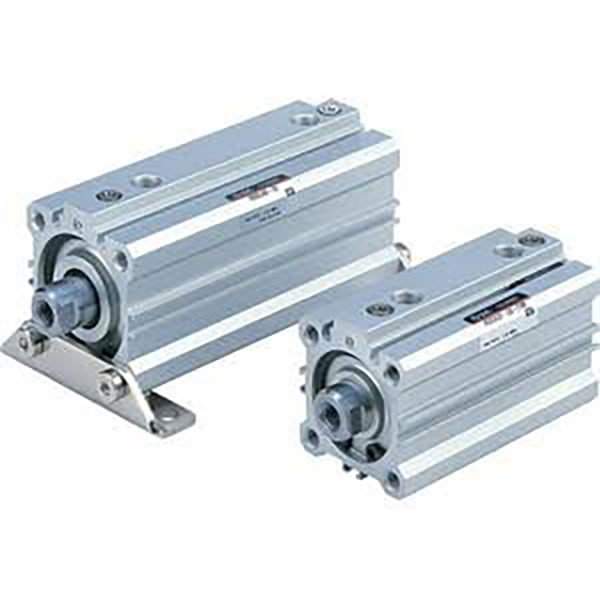

Vérin pneumatique fin série RQ avec coussin d'air haute performance

Marque : SOLH par Richge Technology

Présentation du produit

     Le cylindre mince haute performance de la série SOLH RQ est interchangeable avec SMC RQ/RDQ. Adopte une structure innovante de coussin d'air intégré sans anneau. La capacité d'absorption d'énergie est 3 fois supérieure à celle du tampon en caoutchouc CQ2, le bruit est réduit de 50 %. Corps ultra fin, plus court que le cylindre mince à coussin d'air ordinaire de 20 %. Remplacement direct du CQ2/CQS pour améliorer les performances du coussin. Largement utilisé pour le positionnement, le serrage et la manutention automatiques à cycle élevé, à charge élevée et à faible bruit.

Structure et principales caractéristiques

     -- Corps carré en aluminium ultra fin, coussin d'air sans anneau intégré ;

     -- Corps anodisé dur, tige de piston chromée, forte performance anti-déformation ;

     -- Variantes : RQ (non magnétique), RDQ (équipé d'un aimant), RLQ (type de verrouillage pour charge verticale) ;

     -- Coussin d'air puissant adapté à un mouvement alternatif continu à grande vitesse de 50 à 500 mm/s ;

     -- Aimant intégré RDQ pour la détection des interrupteurs magnétiques, emplacements pour capteurs multi-côtés ;

     -- Dimension de montage compatible avec les séries CQ2 et CQS.

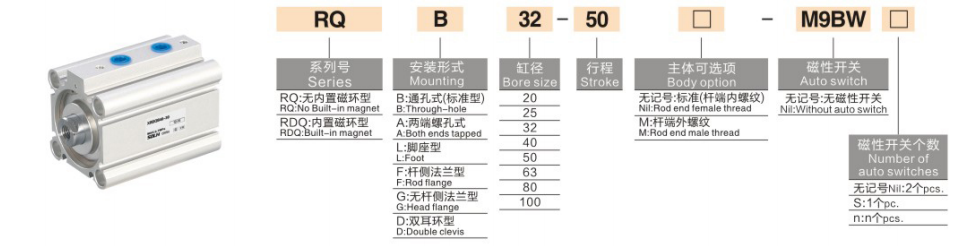

Règle de codage du modèle

   1. Exemple : RDQB32-50-M9B

     -- R/RD : Non-aimant/Aimant intégré

     -- Q : Code de série

     -- B/A/L/F/G/D : style de montage

     -- 32 : Alésage : 20/25/32/40/50/63/80/100 mm.

     -- 50 : Longueur de course

     -- M9B : option interrupteur magnétique

Spécifications techniques

Force de poussée et de traction théorique et énergie cinétique maximale autorisée à 0,5 MPa

Résumé en une phrase

      Cylindre pneumatique fin à grande vitesse de la série SOLH RQ avec coussin d'air sans anneau intégré, absorption des chocs supérieure et faible bruit, actionneur de mise à niveau idéal pour l'automatisation de charges lourdes à cycle élevé, interchangeable avec le cylindre mince standard CQ2.
