Cylindre standard à profil sans biellette ISO15552 série SAI

Marque : SOLH par Richge Technology

Présentation du produit

     Le vérin profilé à double effet de la série SOLH SAI est conforme à la norme internationale ISO 15552 (ISO6431 d'origine) / VDMA 24562. Mêmes dimensions de montage que les séries SI, SE et FESTO DNC pour un échange direct. Doté de performances élevées, de performances stables et d'une longue durée de vie, il s'agit du cylindre standard ISO de qualité moyenne le plus largement utilisé pour les équipements d'automatisation.

Structure de base et fonctionnalités de conception

   1. Conformité aux normes : ISO15552 / VDMA24562, dimensions de montage et accessoires entièrement interchangeables.

   2. Structure : baril profilé en aluminium carré intégré en forme de M sans tirants exposés, haute rigidité et anticorrosion. Rainures de capteur double face pour interrupteurs magnétiques CMSE / DMSE / CS1.

   3. Variantes de fonctionnement

     -- SAI : Modèle standard simple tige double effet

     -- SAID : Double tige double effet, excellente capacité anti-torsion

     -- SAIJ : Double tige à course réglable

     -- VOILE : cylindre verrouillable, maintien de la charge en cas de perte d'alimentation en air

     -- SAIF : Électrovanne intégrée au cylindre

     -- Suffixe -S : anneau magnétique intégré pour capteur de position (sans -S = non-aimant)

   4. Système de coussin : coussin d'air réglable à double extrémité standard + tampon élastique PPV, réduit efficacement l'impact et le bruit à haute vitesse et sous charge lourde.

   5. Étanchéité : double joint de compensation unidirectionnel de type Y avec rainure de stockage d'huile, faible pression de démarrage (0,1 MPa), fonctionnement sans huile. Tige de piston en acier chromé dur 45 #, résistante à l'usure et à la rouille.

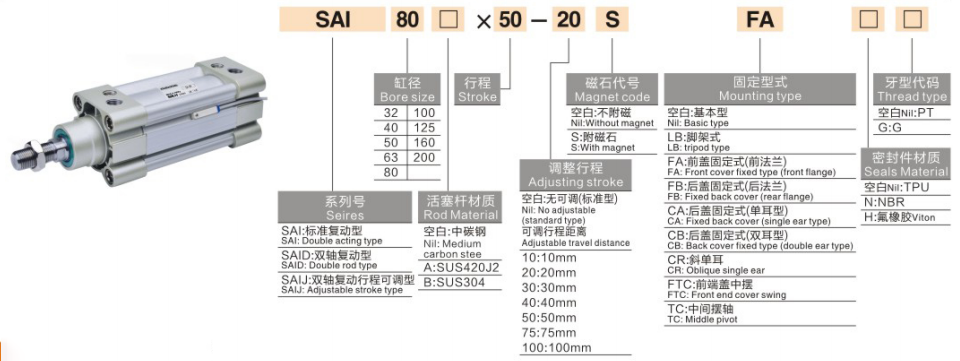

Règle complète de codage du modèle

  1. Exemple de modèle : SAI50×150-S-FA

   2. Exemples de commandes standard

     -- SAI63×200-S : alésage 63, course 200, aimant intégré, type de base

     -- SAID40×100-FB : alésage 40, course 100, double tige, support à bride arrière

     -- SAIL80×300-S-LB : Alésage 80, course 300, type verrouillable, montage sur pied

Spécifications techniques de base

Force de poussée et de traction théorique à 0,6 MPa (tige unique, unité : N, facteur de sécurité ≥2)

Types de montage et modèles dérivés

   1. Options de montage

     -- Type de base, support de pied LB, bride FA/FB, chape CA/CB, tourillon TC/TCM. Accessoires en option : joint flottant, oeil de tige, connecteur I/Y/U/F.

   2. Principales séries de dérivés

     -- SAID : Double tige double effet

     -- SAIJ : Double tige à course réglable

     -- SAIL : Cylindre verrouillable pour maintien en position intermédiaire

     -- SAIF : Cylindre d'électrovanne intégré

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage : calculez la poussée requise en fonction de la charge, réservez une marge de sécurité ≥ 50 % ; mise à niveau de 1 à 2 tailles sous charge décalée/charge en porte-à-faux.

   2. Confirmation de la course : ajoutez une marge de sécurité de 20 à 50 mm au déplacement efficace ; course standard maximale de 1000 mm, personnalisée jusqu'à 2000 mm.

   3. Correspondance de configuration

     -- Retour de position : sélectionnez le modèle d'aimant -S, faites correspondre les commutateurs magnétiques CMSE/DMSE ;

     -- Montage : support de pied LB pour charges lourdes horizontales ; Bride FA préférée pour une installation verticale ;

     -- Fonction spéciale : choisissez SAID pour la double tige, SAIJ pour la course réglable, SAIL pour le verrouillage de position, SAIF pour une disposition compacte.

Résumé en une phrase

     Le cylindre profilé sans tirant SOLH SAI ISO15552 peut remplacer directement les séries FESTO DNC, SE et SI, équipé d'un tampon PPV réglable et de variantes riches, d'un actionneur linéaire général rentable pour l'automatisation des exportations, l'emballage et les équipements de machines-outils.
