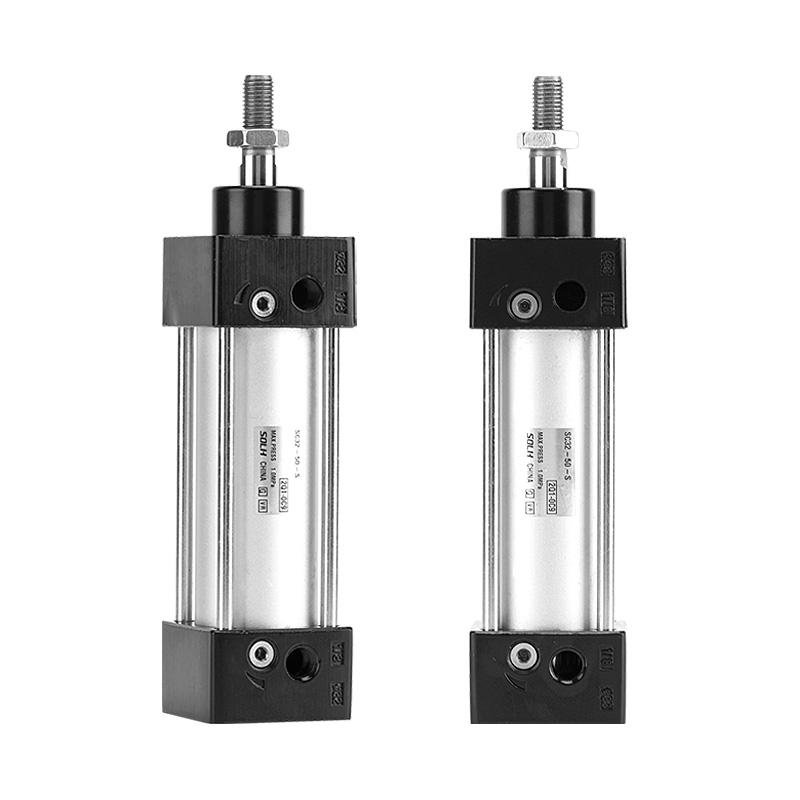

Vérin pneumatique standard série SC (type à biellette à double effet)

Marque : SOLH par Richge Technology

Présentation du produit

     Vérin standard à tirant de la série SOLH SC, le modèle de base est de type simple tige à double effet. Quatre tirants verrouillent les embouts avant et arrière pour une structure rigide, accessoires de montage complets, large plage de courses. Largement utilisé pour le poussage, la manutention et le positionnement dans les lignes d'automatisation, il s'agit du vérin pneumatique standard économique le plus populaire.

Structure de base et fonctionnalités de conception

     -- Structure : quatre tirants relient le corps en aluminium et les embouts, haute rigidité, anti-impact, fonctionnement stable à long terme.

     -- Type d'action : force de sortie bidirectionnelle à double effet et à tige unique.

     -- Matériau : corps en aluminium anodisé dur, joint de piston bidirectionnel ; Tige de piston en acier chromé dur 45#.

     -- Coussin : coussin d'air réglable aux deux extrémités pour réduire le bruit d'impact et de fonctionnement.

     -- Installation du capteur : rainures de capteur sur la zone du tirant pour les interrupteurs magnétiques CMSG/DMSG/EMSG afin de détecter la position du piston.

     -- Avantage : longueur de corps plus courte sous la même taille d'alésage par rapport au cylindre profilé ISO15552, coût compétitif.

Règle complète de codage du modèle

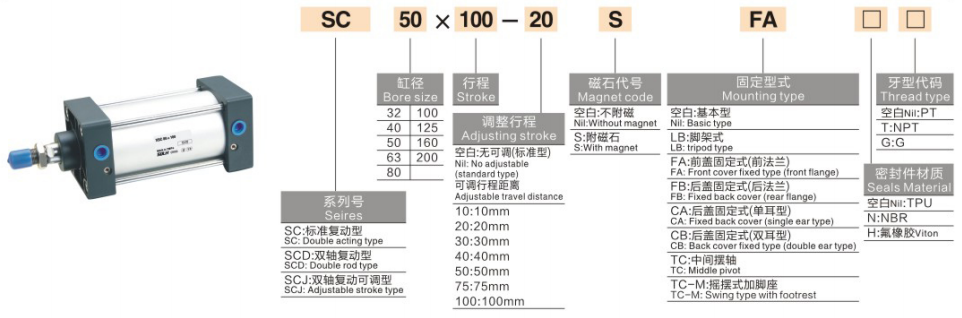

   1. Exemple de modèle : SC50×100-S

   2. Modèles dérivés

     -- SCD : Double tige double effet, anti-torsion

     -- SCJ : Double tige à course réglable

     -- SCF : Cylindre d'électrovanne intégré

     -- SCL : cylindre verrouillable, maintien de la charge lorsque l'air est coupé

   3. Exemples de commandes standard

     -- SC63×150-S : alésage 63, course 150, aimant intégré, type de base

     -- SCJ40×200-S : Alésage 40, course 200, course réglable, avec aimant

Spécifications techniques de base

Poussée théorique à 0,5 MPa (tige unique, unité : N, facteur de sécurité ≥2)

Types de montage et accessoires

   1. Options de montage

     --  Type de base, bride FA/FB, chape CA/CB, support de pied LB, tourillon TC/TCM1.

   2. Accessoires optionnels

     -- Joint flottant, oeil de tige, connecteur I/Y/U/F, interrupteurs magnétiques CMSG/DMSG/EMSG.

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage : calculez la poussée requise en fonction de la charge, réservez une marge de sécurité ≥ 50 % ; taille de mise à niveau pour la charge en porte-à-faux/décalée.

   2. Confirmation de la course : ajoutez une marge de sécurité de 10 à 20 mm sur le déplacement effectif ; course standard maximale 1000 mm.

   3. Correspondance des configurations

     -- Retour de position : choisissez le modèle d'aimant -S et faites correspondre les interrupteurs magnétiques ;

     -- Montage : Sélectionnez la bride/pied/chape selon la disposition de la machine ;

     -- Fonction spéciale : SCD pour double tige, SCJ pour course réglable, SCL pour verrouillage de la charge.

Résumé en une phrase

     Vérin standard à tirant économique de la série SOLH SC avec coussin d'air réglable et de nombreuses options de montage, actionneur linéaire idéal à faible coût pour les tâches générales de poussée, de transfert et de positionnement d'automatisation.
