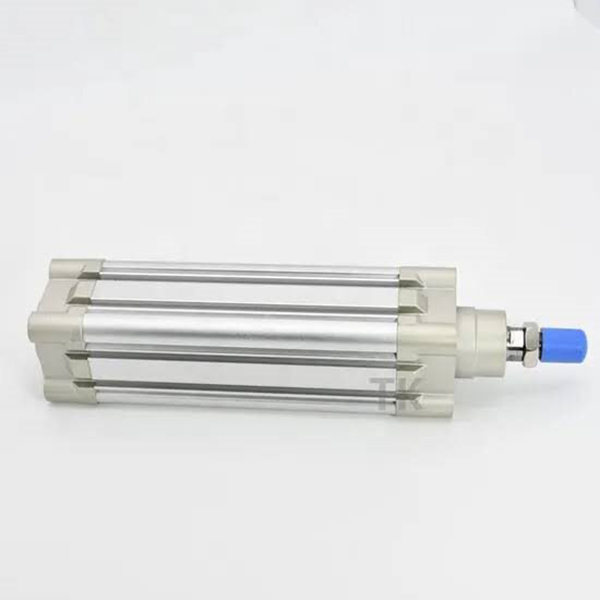

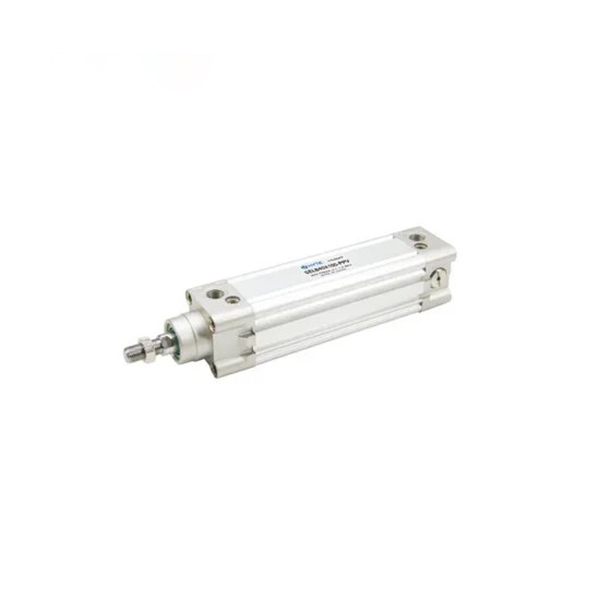

Cylindre standard carré sans tirant série SE ISO15552

Marque : SOLH par Richge Technology | Exporter la version du catalogue

Présentation du produit

     Le cylindre standard carré sans tirant de la série SOLH SE est conforme à la norme internationale ISO 15552 / VDMA 24562. Adoptez un corps carré en aluminium intégré avec un coussin d'air réglable à double extrémité et des rainures de montage de capteur sur 3 côtés. Convient aux applications d'automatisation générale, de course longue, de cyclage à haute fréquence et de charges moyennement lourdes. Échange mécanique direct avec les séries SMC CP96S et FESTO DNC.

Structure de base et fonctionnalités de conception

   1. Structure : corps carré en aluminium intégré sans tirants, assorti aux embouts avant et arrière, coussin d'air réglable aux deux extrémités, rigidité élevée et disposition compacte.

   2. Matériau : corps en aluminium anodisé dur, embouts moulés à haute résistance, tige de piston en acier chromé dur 45 #, léger et résistant à l'usure.

   3. Variantes de fonctionnement

     -- SE : Modèle standard simple tige double effet

     -- SED : Double tige double effet pour anti-torsion

     -- SEJ : Double tige à course réglable

     -- BSE : Cylindre verrouillable pour maintien en position intermédiaire

     -- Suffixe -S : anneau magnétique intégré pour interrupteur magnétique (sans -S = pas d'aimant)

   4. Étanchéité : étanchéité composite de type Y double NBR+PA avec compensation de stockage d'huile, faible pression de démarrage et longue durée de vie.

   5. Coussin : coussin d'air réglable indépendamment aux deux extrémités pour absorber les chocs, réduire les vibrations et le bruit.

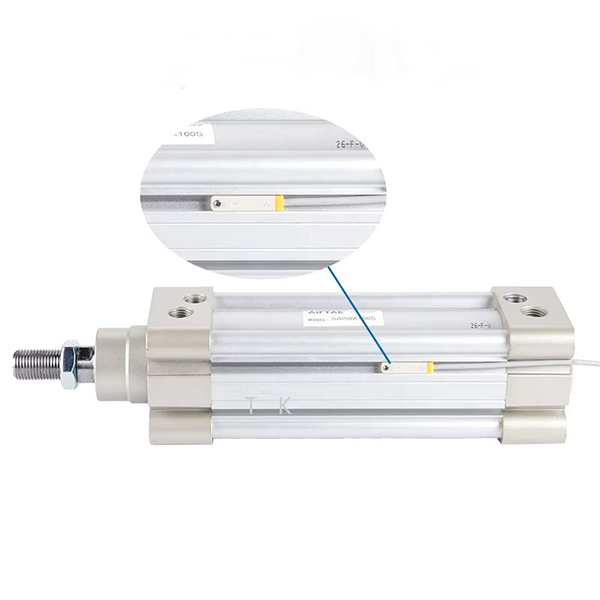

   6. Disposition du capteur : rainures de montage à trois côtés (haut/gauche/droite) pour commutateurs magnétiques CMSE/DMSE, angle d'installation flexible.

   7. Interchangeabilité : dimension standard ISO15552, remplacement direct pour SMC CP96S et FESTO DNC.

Règle complète de codage du modèle

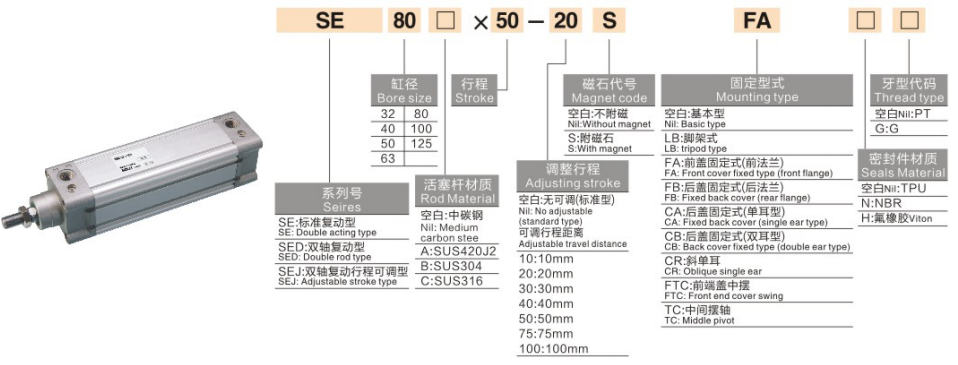

   1. Exemple de modèle : SE50-200-S-FA

   2. Exemples de commandes standard

     -- SE63-150-S-LB : Alésage 63, course 150, aimant intégré, montage sur pied

     -- SED40-100-FB : Alésage 40, course 100, double tige, montage sur bride arrière

     -- BSE80-300-S : Alésage 80, course 300, type verrouillable avec aimant intégré

Spécifications techniques de base

Force de poussée et de traction théorique à 0,5 MPa (tige unique, unité : N)

   1. Tige simple SE double effet

Types de montage et modèles dérivés

   1. Options de montage

     -- Type de base : installation directe à travers les trous du capuchon d'extrémité

     -- Support de pied LB : préféré pour les charges horizontales moyennement lourdes

     -- Bride FA/FB : Bride avant/arrière pour installation de luminaire vertical

     -- Chape CA/CB : Chape simple/double pour mouvement de pivotement articulé

   2. Principales séries de dérivés

     -- SE / SED / SEJ : simple tige, double tige, double tige à course réglable

     -- BSE : vérin verrouillable pour arrêt arbitraire en position intermédiaire

     -- Version personnalisée haute température : joint spécial pour -20~+150℃

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage : calculez la poussée requise, réservez une marge de sécurité ≥ 50 % ; donner la priorité au SE pour les charges lourdes et les courses longues.

   2. Confirmation de la course : ajoutez une marge de sécurité de 10 à 20 mm ; course maximale standard 1000 mm, personnalisée jusqu'à 1800 mm.

   3. Correspondance des configurations

     -- Retour de position : sélectionnez le modèle d'aimant SE-S, faites correspondre les commutateurs magnétiques CMSE/DMSE ;

     -- Montage : support à pied LB pour charge horizontale, bride FA pour installation verticale ;

     -- Exigence de verrouillage intermédiaire : Choisissez le cylindre verrouillable BSE.

Résumé en une phrase

     Le cylindre carré sans tirant SOLH SE ISO15552 peut remplacer directement FESTO DNC et SMC CP96S, équipé d'un coussin d'air réglable et de formes de montage abondantes, un actionneur linéaire à longue course parfait pour les équipements d'automatisation à charge moyenne-lourde.
