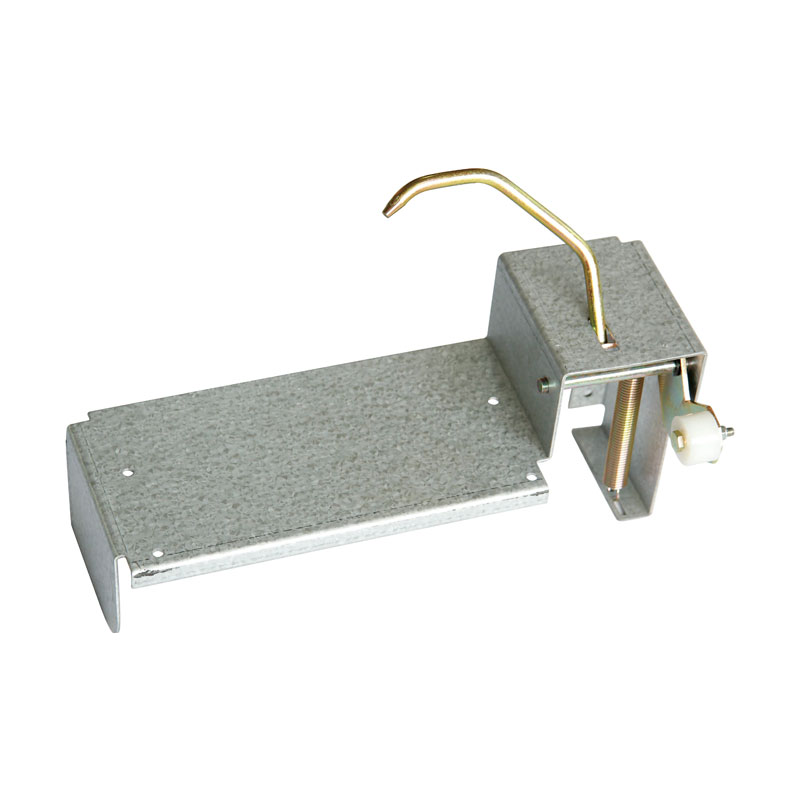

Le verrouillage des prises secondaires de l'appareillage de commutation est un composant de sécurité essentiel conçu pour garantir un fonctionnement sûr et fiable des prises secondaires dans les systèmes d'appareillage électrique. Ce mécanisme de verrouillage applique les protocoles de sécurité en empêchant l'engagement non autorisé ou dangereux des prises secondaires, protégeant ainsi à la fois le personnel et l'équipement. Verrouillage de la prise secondaire de l'appareillage de commutation Construit à partir de matériaux durables et résistants à la corrosion, tels que l'acier inoxydable et les alliages robustes, garantissant des performances et une résilience durables dans divers environnements opérationnels.
Applications de verrouillage de prise secondaire d'appareillage de commutation :
● Ensembles d'appareillage de commutation : idéal pour une utilisation dans les panneaux d'appareillage électrique où les verrouillages de prises secondaires sont cruciaux pour garantir un fonctionnement sûr et contrôlé des composants haute tension.
● Systèmes électriques industriels : adaptés aux environnements industriels nécessitant des solutions de verrouillage robustes pour maintenir la sécurité opérationnelle et empêcher tout accès non autorisé.
● Infrastructure de services publics : parfait pour les installations de services publics où des mécanismes de verrouillage fiables et sécurisés sont essentiels au bon fonctionnement et à la sécurité des réseaux électriques.
Caractéristiques principales de verrouillage de prise secondaire de l'appareillage de commutation Richge :
1. Construction durable : fabriqué à partir de matériaux de haute qualité résistants à la corrosion tels que l'acier inoxydable ou des polymères durables. Conçu pour résister aux environnements industriels difficiles et offrir des performances fiables en utilisation continue.
2. Compatibilité polyvalente : conçu pour être compatible avec une large gamme de configurations de prises secondaires et de systèmes d'appareillage de commutation. Offre une flexibilité pour l'intégration dans diverses configurations électriques, que ce soit pour de nouvelles installations ou des rénovations.
3. Conformité aux normes : adhère aux normes et réglementations de sécurité de l'industrie pour garantir des performances fiables et le respect des codes de sécurité électrique.
Dessin des dimensions d'outine et d'installation
| 5XS.573.010 |
|
|
|
numéro de série |
nom |
nom de code |
Seulement/ensemble |
| 1 | Support |
BXS.043.017.1-4 |
1 |
| 2 | rouleau |
8XS.224.021 |
1 |
| 3 | Ressort de traction |
8XS.288.015 |
1 |
| 4 | Soudage de tige de chaîne |
5XS.174.017 |
1 |
| 5 |
轴 |
3XS.200.020 |
1 |
| 6 | Anneau de retenue ouvert 6 |
GB896-88 |
2 |
| 7 | Vis |
8XS.900.010 |
1 |
| 8 | Écrou M5 |
GB6170-86 |
1 |
| 9 | Joint annulaire 5 |
GB9-87 |
1 |
| 10 | Joint annulaire 5 |
GB97.1-85 |
1 |
Dispositif de verrouillage de prise secondaire 5X5.573.010 Support 8XS.043.017.1-4 Manuel
|
numéro de série |
nom |
H |
Remarque |
| Support |
8XS.043.017.1 |
136mm |
Chariot à disjoncteur VD4 équipé de chariots à bras ≤1250A et de taille similaire |
| 8XS.043.017.2 |
116mm |
Chariot à bras avec disjoncteur VSI |
|
| 8XS.043.017.3 |
126mm |
Chariot à disjoncteur VD4 équipé de chariots à bras de 1 600 à 2 500 A et de taille similaire |
|
| 8XS.043.017.4 |
80mm |
Chariot à disjoncteur VD4 équipé de chariots à bras 3150A et de taille similaire |
|
| 8XS.043.017.14 |
100mm |
|
