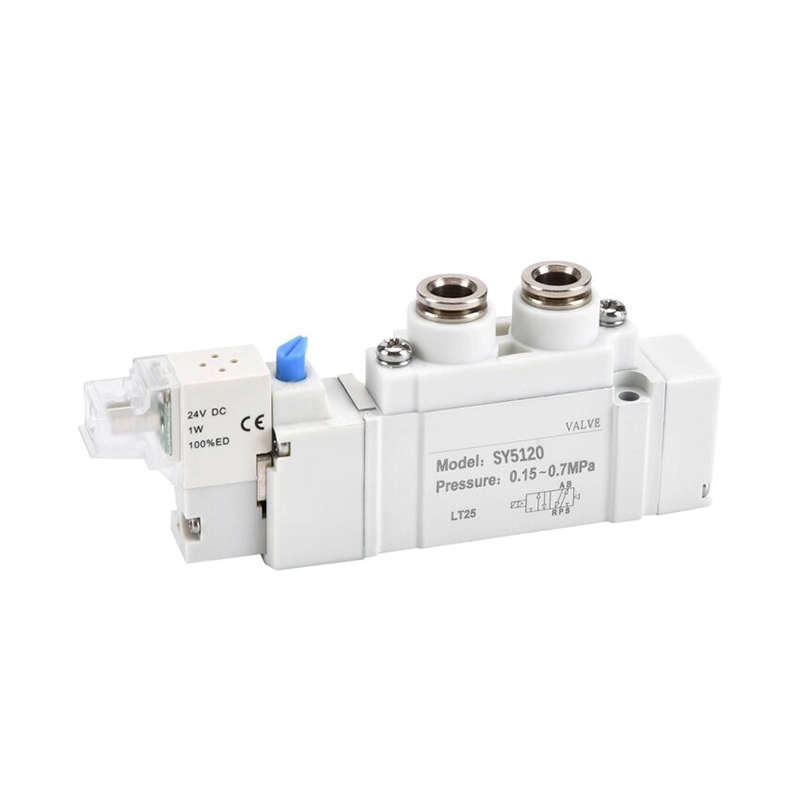

Électrovanne pilotée à 5 ports série SY

Marque:SOLH par Richge Technology

Positionnement du produit

     La série SOLH SY est une électrovanne à 5 ports pilotée grand public, dotée d'un corps ultra-compact, d'une consommation d'énergie ultra-faible et d'une capacité de débit considérablement améliorée. Il sert de composant de contrôle directionnel principal pour le mouvement alternatif des cylindres et la commutation des circuits pneumatiques sur tous les équipements de production automatisés, entièrement interchangeable avec la série SMC SY d'origine.

Classification de taille de série complète et portée de correspondance

Spécifications techniques du noyau universel

  1. Types de circuits :

     -- 5/2 voies (ressort de rappel simple / bobine de verrouillage double) ;

     -- 5/3 voies (3 fonctions centrales : Centre fermé / Centre d'échappement / Centre d'alimentation en pression)

  2. Plage de pression de fonctionnement

     -- Pilote interne : 0,1 ~ 0,7 MPa

     -- Pilote externe (compatible vide) : -100 kPa ~ 0,7 MPa

  3. Température de fonctionnement : -10 ~ 50 ℃ (pas de givrage dans la source d'air)

  4. Consommation électrique de la bobine : bobine standard 0,35 W ; bobine basse consommation à économie d'énergie seulement 0,1 W

  5. Degré de protection : connecteur IP65 ; embase de montage pour collecteur IP67

  6. Durée de vie : bobine d'étanchéité jusqu'à 200 millions de cycles ; joint élastique jusqu'à 70 millions de cycles

  7. Options de tension standard : DC12V / DC24V (grand public de masse) ; AC110V / AC220V

Avantages structurels et de performance de base

  1. Structure de montage de collecteur enfichable rapide

     -- S'enclenche directement sur la base du collecteur de la série SS5Y, montage et démontage rapides, entretien facile d'une seule vanne sans démonter l'ensemble de l'îlot de vannes.

  2. Bobine à très faible économie d’énergie

     -- Bobine optionnelle de faible puissance de 0,1 W, faible génération de chaleur, parfaitement adaptée aux conditions de travail sous tension continue à long terme, réduisant considérablement les coûts d'air comprimé et d'électricité en usine.

  3. Coureur à haut débit grandement optimisé

     -- Conception interne optimisée, capacité de débit augmentée d'environ 80 % par rapport aux électrovannes d'ancienne génération, permettant une vitesse d'extension/rétraction du cylindre plus rapide sans perte de pression.

  4. Écran de filtre pilote intégré

     -- Petit filtre intégré à l'entrée de la vanne pilote pour bloquer la poussière et les impuretés, réduisant efficacement le taux de blocage de la bobine et prolongeant la durée de vie.

  5. Disposition des ports flexibles multidirectionnels

     -- Les ports d'air disponibles dans les trois directions latérales/haut/bas, ajustent librement le routage des tubes pour éviter les interférences mécaniques à l'intérieur des cadres d'équipement compacts.

  6. Intégration d'un îlot de vannes modulaire

     -- Parfaitement assorti aux bases de collecteurs multi-stations des séries SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, réalisez une alimentation et un échappement d'air unifiés et centralisés, une disposition de câblage ordonnée et économisez de l'espace d'installation dans l'armoire.

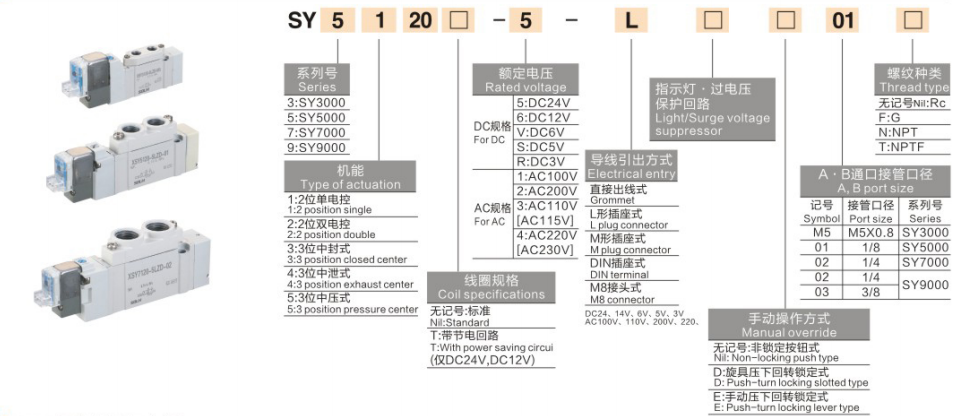

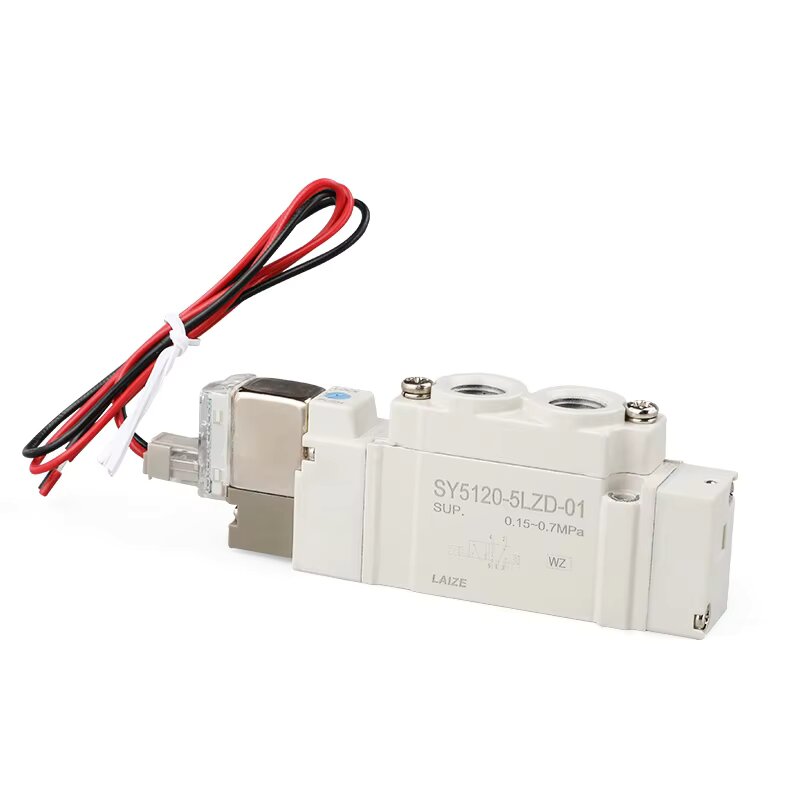

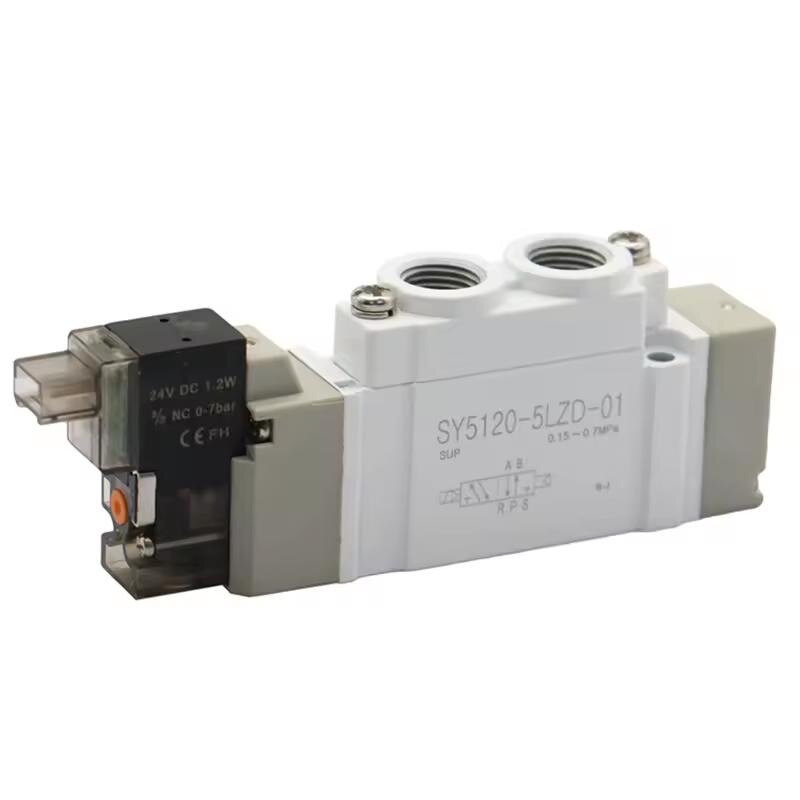

Règle de codage de modèle complète (Exemple : SY5120-5LZD-01)

  1. SY : Code de série de l'électrovanne 5 ports pilotée

  2. 5 : numéro de série de taille (5 = série moyenne SY5000)

  3. 1 : Code de fonction du circuit

     1 = 5/2 rappel par ressort à simple bobine ;

     2 = bobine 5/2 à double accrochage ;

     3 = vanne 5/3 à trois positions

  4. 2 : Code de base structurel interne

  5. 0 : type de montage sur base standard

  6. 5 : code de tension de bobine (5 = DC24V, grand public)

  7. LZ : configuration des prises et des protections

     L = prise de courant en forme de L ; Z = indicateur LED intégré + circuit de protection contre les surtensions

  8. D : code de commande manuelle (fonctionnement du tournevis de verrouillage push-turn)

  9. 01 : Taille du filetage du port (01 = Rc1/8")

Scénarios d'application industrielle typiques

     -- Lignes de production d'assemblage automatisées, équipements de précision pour semi-conducteurs, machines d'emballage

     -- Lignes de production d'emboutissage et de soudage automobile, instruments de tests médicaux

     -- Pinces robotisées pneumatiques, vérins coulissants linéaires, actionneurs à indexation rotative

     -- Commutation avant/arrière du cylindre, circuit pneumatique marche-arrêt et contrôle de régulation de vitesse

Une phrase

     RésuméL'électrovanne pilotée à 5 ports de la série SOLH SY couvre la gamme complète SY3000/SY5000/SY7000/SY9000 avec une bobine d'économie d'énergie de 0,1 W, un indice d'étanchéité à la poussière et à l'eau IP65/IP67, un débit 80 % plus élevé que les anciens modèles et une compatibilité avec le collecteur SS5Y enfichable, la vanne de commande directionnelle compacte universelle pour l'automatisation des cylindres dans l'électronique, l'automobile, l'emballage et les équipements médicaux.
