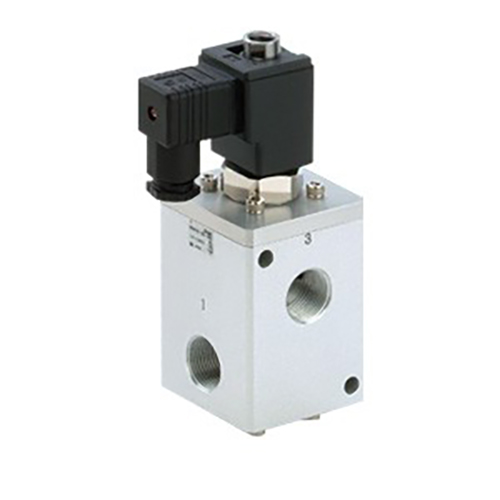

Électrovanne à clapet à 3 ports à commande pilote haute pression série VCH400 (VCH410)

Marque:SOLH par Richge Technology

Positionnement du produit

     Développée et fabriquée par SOLH sous Richge Technology, la série VCH400 (communément appelée VCH410) est une électrovanne à clapet à 3 ports pilotée haute pression. Spécialement conçu pour les conduites d'air comprimé et de gaz inertes à moyenne et haute pression, il présente une pression de service nominale maximale jusqu'à 5,0 MPa, une capacité de débit exceptionnelle et des performances de commutation haute pression stables, servant de composant de contrôle de base pour les équipements industriels de charge, de ventilation et de commutation de pression haute pression.

Tableau des spécifications techniques de base

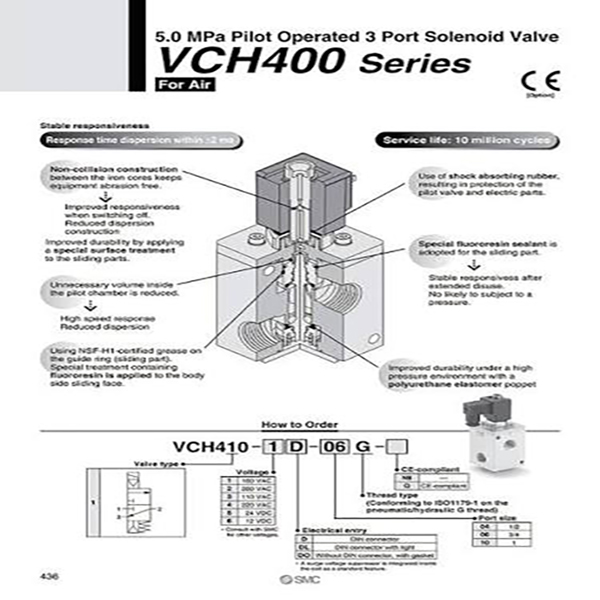

Codage du modèle et définition fonctionnelle

Exemple de code de modèle : VCH410-06-5D

     --VCH410 : Code de base de la série

     --06 : Code de taille de port (G3/4)

     --5D : alimentation DC24V + connecteur électrique DIN Les codes suffixes couvrent la taille du port, la tension de la bobine et les types de bornes de câblage pour une différenciation complète de la configuration.

Classification fonctionnelle

     --VCH410 (normalement fermé NC) : le port de sortie est automatiquement ventilé lors de la mise hors tension, idéal pour le contrôle marche-arrêt de l'alimentation en air principale.

     --Utilisable comme vannes de sélection et contrôle de boucle de charge et de ventilation ; La contre-pression et la plage de pression de commutation doivent être confirmées avant la conception de la tuyauterie.

Lignes directrices pour la sélection des clés

     --Donner la priorité à la confirmation des paramètres de base : pression de service, taille du filetage du port, fonction NC/NO, tension de la bobine et interface de câblage électrique.

     --Pour les conditions de travail de commutation haute pression ou de conversion double haute/basse pression, associez-les aux régulateurs haute pression de la série SOLH VCHR pour stabiliser la pression du circuit intermédiaire.

     --Exiger une alimentation en air propre et sec avec une précision de filtration ≤5 μm ; le brouillard d'huile et les impuretés particulaires accéléreront l'usure des joints et réduiront considérablement la durée de vie.

Instructions d'installation et d'entretienRègles d'installation

     --Orientation de montage interdite : la bobine ne doit jamais être orientée vers le bas, pour éviter que la poussière, l'eau et les particules étrangères ne pénètrent dans l'ensemble d'induit et ne provoquent un blocage.

     --Couple de serrage du filetage standard :

         *Orifices filetés G1/2, G3/4 : 28 à 30 N·m

         *Orifice fileté G1 : 36–38 N·m

Exigences de maintenance de routine

     --Inspectez périodiquement les performances d’étanchéité et l’étanchéité du câblage électrique.

     --Actionnez le cycle de commutation complet une fois tous les 30 jours pour éviter l'adhérence et le blocage de la bobine à clapet causés par un état statique à long terme.

Résumé en une phrase

     L'électrovanne à 3 ports à clapet pilote haute pression SOLH VCH410 prend en charge une pression de service jusqu'à 5,0 MPa, équipée d'un joint élastique en polyuréthane, de ports standard G à grand débit et d'une durée de vie de 10 millions de cycles, la vanne de commutation dédiée fiable pour les circuits de commande industriels de charge et de ventilation d'air à moyenne et haute pression et de gaz inerte.
