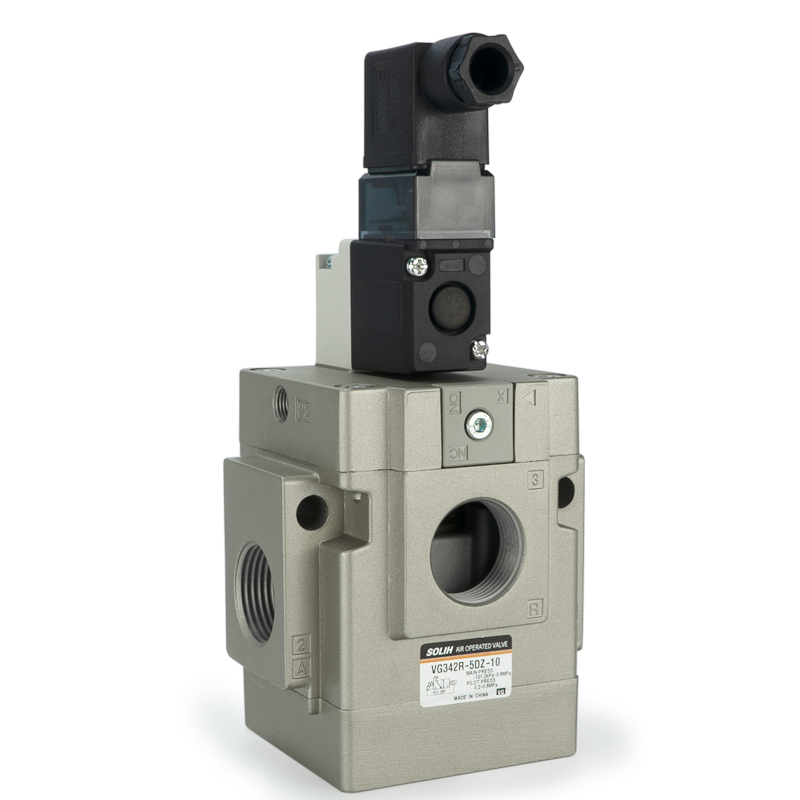

Électrovanne à clapet à 3 voies série VG342 | Vanne de commande pneumatique et à vide à haut débit

Marque : SOLH par Richge Technology | Électrovanne pneumatique à 3 ports à haut débit et faible puissance

1. Présentation du produit

     La série SOLH VG342 est unélectrovanne à clapet pilotée à 3 voies à haut débit, conçu professionnellement pour le contrôle de l'air, du vide et des fluides basse pression dans les systèmes pneumatiques standard. Doté d'un joint en élastomère, d'un fonctionnement sans lubrification, d'une consommation d'énergie ultra-faible et d'une large adaptabilité de la pression, il prend en charge une commutation flexible entre les modes normalement fermé (NC), normalement ouvert (NO) et pilote externe via un simple remplacement du couvercle. Avec une grande capacité de débit, une réponse rapide et des performances de cycle haute fréquence, elle sert de vanne de régulation à noyau universelle et efficace pour les systèmes à vide, les actionneurs pneumatiques de gros diamètre et les équipements pneumatiques à collecteur multi-circuits.

2. Caractéristiques principales du produit

     • Structure de clapet professionnelle et étanchéité fiable: Adopte une conception de clapet piloté à 3 ports avec une structure d'étanchéité en élastomère à haute élasticité, garantissant une fuite nulle, une coupure étanche et un fonctionnement cyclique stable à long terme.

     • Large adaptabilité aux fluides et à la pression: Convient aux environnements d’air comprimé et de vide. Le mode pilote interne prend en charge 0,2 ~ 0,9 MPa, tandis que le mode pilote externe couvrevide complet -101,2 kPa à 0,9 MPa, s'adaptant à diverses conditions de travail à basse pression et sous vide.

     • Sans lubrification et faible entretien: La conception structurelle interne optimisée élimine le besoin de lubrification à l'huile, réduisant les coûts de maintenance quotidiens et évitant la pollution moyenne, adaptée aux scénarios industriels propres.

     • Modes de consommation d'énergie double et économie d'énergie: La puissance CC standard n’est que de 4 W ; les types à faible puissance et sous tension à long terme atteignentConsommation d'énergie ultra-faible de 1,8 W, réduisant efficacement la consommation d'énergie de fonctionnement des équipements.

     • Performances supérieures à grand débit: La valeur C du débit effectif maximum atteint 38 dm³/(s·bar) et la valeur Cv jusqu'à 9,8. Il prend en charge plusieurs spécifications de calibre avec une surface de section efficace allant jusqu'à 210 mm², répondant aux exigences de ventilation rapide à haut débit des grands composants pneumatiques.

     • Commutation fonctionnelle flexible: La fonction de la vanne peut être librement convertie entre les modes NC (normalement fermé), NO (normalement ouvert) et pilote externe uniquement en remplaçant le couvercle supérieur, réalisant ainsi la polyvalence d'une vanne et réduisant les coûts d'inventaire des modèles.

     • Application multifonctionnelle: Peut être utilisée comme vanne de régulation tout ou rien conventionnelle, ainsi que comme vanne de sélection et vanne de distribution sous configuration pilote externe, avec une compatibilité de scène extrêmement élevée.

3. Spécifications techniques complètes

4. Spécifications électriques

 4.1 Tension nominale

     • Tension CA: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Tension CC: 12V, 24V

  4.2 Consommation électrique

     • CC standard: 4W

     • Faible consommation (type Y): 1,8W

     • Sous tension à long terme (type E): 1,8W

     • CA: Appel 12,7 VA / Maintien 7,6 VA

  4.3 Méthode de câblage

     • Type G: Câblage de sortie directe

     • Type D: Type de prise DIN (en option avec voyant lumineux / protection contre les surtensions)

5. Règles de codage et interprétation des modèles

  Exemple de modèle typique: VG342-04G-1A

     • VG342: Code de série pour électrovanne à clapet pilotée 3 voies haut débit

     • Code de taille de port: 04=1/2", 06=3/4", 10=1"

     • Type de câblage: G=Prise directe, D=Prise DIN

     • Code de tension: 1=AC100V, 4=AC220V, 6=DC24V

     • Mode Circuit: A = Normalement fermé (NC), B = Normalement ouvert (NO), R = Pilote externe

6. Scénarios d'application typiques

     • Contrôle du système de vide: Parfait pour les ventouses à vide, les générateurs de vide et les circuits automatisés de maintien et de libération du vide.

     • Actionneurs pneumatiques à grand débit: Associé à des cylindres de gros alésage et des pinces pneumatiques pour réaliser une action pneumatique rapide et puissante.

     • Circuits de fluides basse et micro pression: Contrôle stable pour les systèmes de transport de fluides pneumatiques basse pression et micro-pression.

     • Système de valve de collecteur: Utilisée comme vanne de régulation principale et vanne de sélection/distribution pour les systèmes pneumatiques intégrés multicircuits.

     • Équipement économe en énergie haute fréquence: Convient aux équipements automatisés nécessitant des actions marche-arrêt fréquentes et un fonctionnement économe en énergie sous tension à long terme.

Résumé en une phrase

     L'électrovanne pilotée à 3 voies série SOLH VG342 intègregrand débit, compatibilité avec le vide, faible consommation d'énergie et fonctions commutables multimodes, étant une vanne de régulation à noyau hautes performances, économe en énergie et polyvalente pour les systèmes de vide, les circuits pneumatiques à grand débit et les équipements automatisés à haute fréquence.
