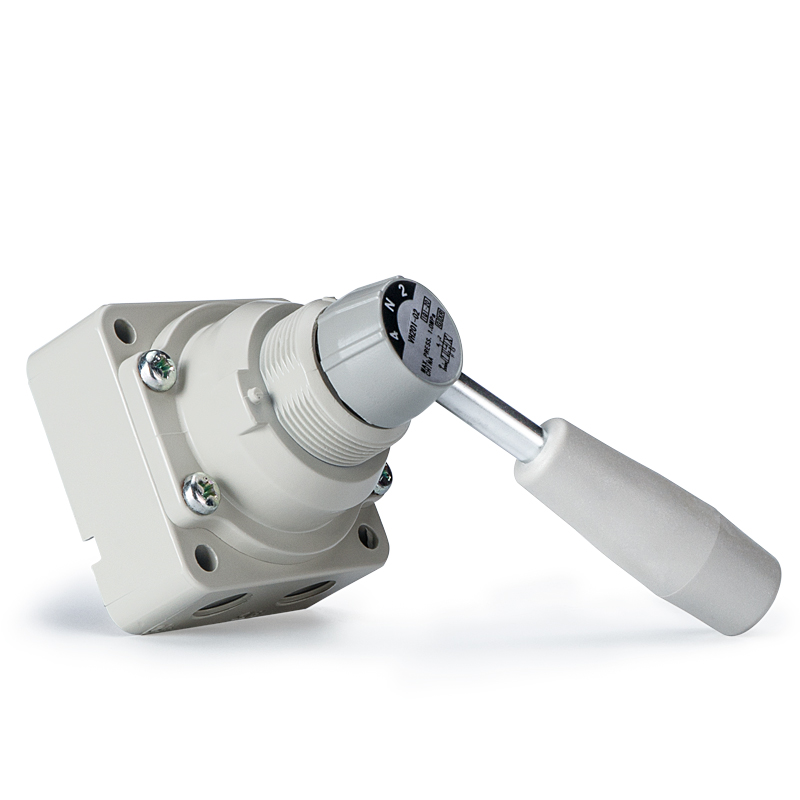

Vanne manuelle rotative manuelle à 4 voies série VH

Marque : SOLH par Richge Technology

Positionnement du produit

     La série VH est une vanne manuelle rotative à 4 voies actionnée par une rotation de la poignée de 90° pour commuter les circuits d'air. Il est largement utilisé pour le changement de direction manuel, la mise en service d'équipements, l'arrêt d'urgence et la commutation de source d'air dans les systèmes pneumatiques, avec une structure mécanique simple, une fiabilité stable et une indication visuelle claire de la position.

Structure de base et principe de fonctionnement

     -- Type de vanne : vanne à tiroir rotatif manuelle à 4 voies

     -- Mode de fonctionnement : rotation de la poignée à 90° pour changer de position.

     -- Définition du port : entrée d'alimentation P, ports de sortie de travail A/B, port d'échappement R

     -- Trois fonctions centrales standards :

        1. Centre fermé (modèle 200/210) : tous les ports sont scellés en position centrale pour maintenir la pression du cylindre.

        2. Échappement central (modèle 201/211) : ports A et B connectés à l'échappement pour une libération totale de la pression.

        3. 2 positions (modèle 202/212) : Pas de position centrale, seulement deux états P→A / P→B

     -- Structure d'étanchéité : joint de bobine rotatif de précision avec fuite interne ultra faible

     -- Options de montage : passepoil latéral / passepoil inférieur ; montage sur panneau / montage direct sur le corps de vanne.

Spécifications techniques complètes

  1. Paramètres généraux universels

     -- Fluide applicable : air comprimé

     -- Pression d'épreuve : 1,5 MPa

     -- Pression de fonctionnement maximale : VH200/300/400 : 1,0 MPa VH600 : 0,7 MPa

     -- Température ambiante et moyenne : -5 ~ +60 ℃ (aucun glaçage autorisé)

     -- Angle de rotation de fonctionnement : 90 °

     -- Exigence de lubrification : sans lubrification ; Lubrification à l'huile de turbine ISO VG32 en option

     -- Matériau : corps de vanne – alliage de zinc/aluminium moulé sous pression ; poignée – résine technique

  2. Tableau des tailles de série et des paramètres de port

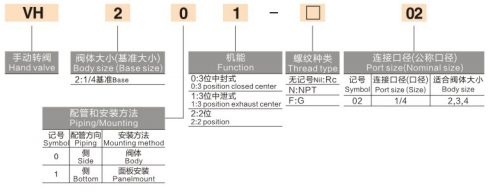

Explication du code modèle

  1. Exemple : VH210-02

     -- VH : code de série de base

     -- 2 : Code de taille (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1 : Disposition de la tuyauterie (0 = port latéral, 1 = port inférieur)

     -- 0 : Fonction centrale (0=centre fermé, 1=échappement central, 2=2 positions)

     -- 02 : code de taille de port (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Modèles standards populaires

     -- VH210-02 : 1/4", passepoil inférieur, centre 3 positions fermé (le plus largement utilisé)

     -- VH200-02 : 1/4", passepoil latéral, centre 3 positions fermé

     -- VH201-02 : 1/4", tuyauterie latérale, échappement central à 3 positions

    -- VH310-03 : 3/8", passepoil inférieur, centre 3 positions fermé

 Avantages principaux du produit

  1. Fonctionnement intuitif avec verrouillage de position intégré

      Poignée rotative à 90° avec position de commutation clairement visible ; Le verrouillage de positionnement mécanique intégré empêche toute mauvaise utilisation accidentelle.

  2. Trois options de fonctions centrales pour diverses conditions de travail

     -- Centre fermé (200/210) : Maintenir la pression de serrage du cylindre pendant l'arrêt de l'équipement

     -- Échappement central (201/211) : décompression sûre et ventilation complète du système pour l'entretien

     -- 2 positions (202/212) : commutation bidirectionnelle simple sans position de maintien intermédiaire

  3. Conception multi-supports très flexible

     Prend en charge les configurations de tuyauterie latérale et inférieure ; deux méthodes d'installation disponibles : montage encastré sur panneau ou fixation directe du corps de vanne.

  4. Longue durée de vie robuste et sans entretien

      Structure d'étanchéité rotative durable avec une résistance exceptionnelle à la poussière et à la contamination ; aucune lubrification ou entretien de routine n’est requis.

Scénarios d'application typiques

     -- Commutation bidirectionnelle manuelle pour vérins pneumatiques

     -- Contrôle manuel temporaire, évacuation de la pression pendant la mise en service et la maintenance de l'équipement

     -- Isolation d'arrêt d'urgence et coupure de la source d'air pour le verrouillage de sécurité de la machine

     -- Stations de déclenchement manuel pour équipements de production semi-automatiques

     -- Démonstration de circuits pneumatiques et bancs d'essais d'enseignement du contrôle de base

Résumé en une phrase

     La vanne manuelle rotative manuelle à 4 voies SOLH VH comprend un fonctionnement rotatif à 90°, trois fonctions centrales interchangeables, des options de tuyauterie latérale/inférieure et des méthodes de montage à double panneau/vanne, servant de composant universel standard pour la commutation pneumatique manuelle, la mise en service sur site et l'isolation du circuit d'air de sécurité.
