Vanne manuelle à bouton 2/2 et 3/2 voies série VHK | Vanne rotative à doigt compatible avec la série SMC VHK

Marque : SOLH par Richge Technology | Remplacement entièrement interchangeable pour la série originale SMC VHK

1. Présentation du produit

     La série SOLH VHK est une vanne d'arrêt manuelle de type mini bouton divisée enVHK2 2/2 voies etVHK3 3/2 voies genres. Il adopte une conception de bouton rotatif à 90 ° pour réaliser un contrôle marche-arrêt du circuit pneumatique. Le modèle 3/2 voies est doté d'une structure d'échappement cachée intégrée qui libère automatiquement la pression résiduelle de l'orifice A lorsqu'il est fermé, sans qu'aucun orifice d'échappement R externe ne soit nécessaire. Conçu pour une installation directe en ligne sans montage de base supplémentaire, il sert d'interrupteur manuel idéal pour les tubes de dérivation pneumatiques, de soupape de surpression de sécurité devant les électrovannes et de commande marche-arrêt du circuit de vide. La série complète est entièrement compatible dimensionnellement et fonctionnellement avec la série SMC VHK d'origine pour un remplacement direct interchangeable.

  1.1 Identification de base et logique de fonctionnement

     • Marquage de couleur des boutons: Bouton gris pour type VHK2 à 2 voies ; Bouton bleu pour type VHK3 à 3 voies, permettant une identification visuelle rapide

     • Logique de commutation: Rotation de 90° dans le sens inverse des aiguilles d'une montre pour l'ouverture de la vanne ; Rotation de 90° dans le sens des aiguilles d'une montre pour la fermeture de la vanne, avec indication claire de l'état du pointeur du bouton

     • Structure d'étanchéité: La conception d'étanchéité de la valve à clapet offre d'excellentes performances d'étanchéité à l'air avec des micro-fuites ultra faibles. Le couple de fonctionnement ultra-léger (0,04 ~ 0,14 N·m) permet une rotation et une commutation faciles des doigts

2. Règles de codage du modèle et spécification de l'interface

     Logique de codage: VHK[2/3][A]-[Spécifications du port avant]-[Spécifications du port arrière]

  2.1 Définition du modèle

     • VHK2: Type à coupure unique 2/2 voies

     • VHK3: type coupure 3/2 voies + type décompression résiduelle

     • Un suffixe: Nouvelle structure de bouton anti-chute améliorée (version améliorée); Non A pour l'ancienne version standard

     • Suffixe R: Corps de vanne ignifuge

  2.2 Définition du code de type de port

     • Code F: Port à emboîtement pour raccord de tuyau en nylon PU

     • Code S: Port fileté externe pour connexion de pipeline filetée

  2.3 Exemples d'application de modèle:

     • VHK3A-08F-02S: Vanne à bouton anti-chute améliorée 3/2 voies, port P φ8 push-fit, port A filetage externe G1/4

     • VHK2-06F-06F: Vanne standard 2/2 voies, type à passage direct à double orifice φ6

  2.4 Liste complète des spécifications d'interface de la série complète

3. Paramètres techniques de base

4. Distinction fonctionnelle de base (Guide de sélection des clés)

 4.1 VHK2 2/2 voies (bouton gris)

     • État ouvert: P⇋A entièrement conduit pour une alimentation en air stable

     • État fermé: Ports P et A complètement coupés sans fonction d'échappement

     • Application principale: Contrôle marche-arrêt pur du pipeline, largement utilisé pour le maintien du circuit sous vide et le commutateur principal de la source d'air

  4.2 VHK3 3/2 voies (bouton bleu)

     • État ouvert: P → A conduction d'admission d'air pour le fonctionnement normal de l'équipement

     • État fermé: Port P fermé, le port A évacue automatiquement la pression résiduelle via un canal caché intégré

     • Avantage de base: Vidange des gaz résiduels en une seule touche après l'arrêt, éliminant les risques de pression résiduelle et garantissant un démontage des vannes et une maintenance de l'équipement en toute sécurité

5. Avantages structurels fondamentaux

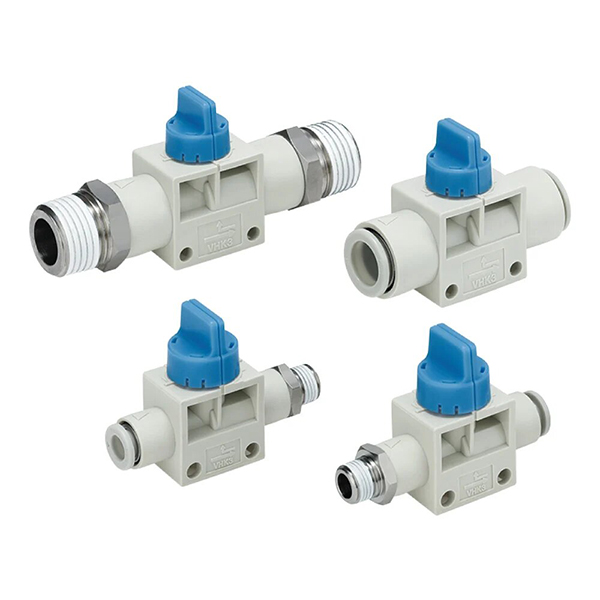

     • Quatre combinaisons de pipelines universelles: Prise en charge des modes de connexion F-F double push-fit, S-S double filetage externe, F-S P-push/A-thread, S-F P-thread/A-push, entièrement adaptables à diverses configurations de pipelines sur site

     • Support fixe en option: Équipé d'un support de montage encliquetable pour une installation fixe sur panneau et armoire en option, méthodes d'installation flexibles

     • Structure anti-chute VHK-A améliorée: Conception anti-desserrage optimisée du bouton, empêchant efficacement la chute du bouton lors d'un fonctionnement répété à haute fréquence, améliorant la stabilité du service

     • Taille mini compacte: Conception de corps ultra-petite, parfaitement adaptée aux goulottes de câbles, aux espaces d'équipement étroits et aux circuits micropneumatiques compacts

     • Excellentes performances d'étanchéité: La structure d'étanchéité à clapet de précision permet d'obtenir des micro-fuites ultra-faibles, garantissant un fonctionnement hermétique stable à long terme

6. Distinction de sélection : vanne à bouton VHK par rapport à la vanne coulissante manuelle HSV

7. Scénarios d'application typiques

     • Électrovanne de sécurité avant pour décompression: Source d'air → VHK3 → électrovanne. La vanne à 3 voies vide automatiquement la pression résiduelle derrière la vanne lorsqu'elle est fermée, permettant un démontage et une maintenance en toute sécurité des composants pneumatiques sans risque de pression.

     • Contrôle marche-arrêt du circuit à vide: Vanne à 2 voies VHK2 installée sur la canalisation de vide à ventouse, coupant la pression du vide de manière stable après l'arrêt pour maintenir l'effet de maintien du vide et éviter les fuites d'air.

     • Commutateur de dérivation de micro-cylindre d'outillage: Appliqué au contrôle manuel local de démarrage et d'arrêt de la source d'air du micro-cylindre, pratique pour le débogage d'un équipement unique, la maintenance et la commutation de circuit indépendante.

Résumé en une phrase

     La série SOLH VHK est une mini vanne manuelle à doigt rotatif à 90° entièrement compatible avec la série VHK d'origine SMC. Avec une double fonction de coupure à 2 voies et de décharge de pression résiduelle à 3 voies, des combinaisons diversifiées d'interfaces filetées/enfichables et un fonctionnement ultra-léger, c'est la mini vanne de commutation manuelle optimale pour les circuits de dérivation pneumatiques, la commande pilote et la protection de sécurité du système de vide.
