Vanne à clapet mécanique mini 2/3 ports série VM1 (VM100)

Marque : SOLH par Richge Technology

 Positionnement du produit

     La série VM1 (VM100) est une vanne à clapet mécanique miniature à 2/3 ports entièrement interchangeable avec les modèles originaux SMC. Il adopte une structure d'étanchéité à clapet fiable avec un contour léger ultra-compact, une large plage de pression de fonctionnement couvrant le vide et la pression positive, et de nombreuses têtes d'actionneurs interchangeables. Largement utilisé pour la détection de position d'équipement, la détection de limite de course, le fonctionnement manuel par jogging et la commutation de petits circuits d'air sur des machines automatisées compactes.

Spécifications techniques de base (séries VM100/VM1)

  1 Paramètres de base

     -- Types de circuits : 2 ports (NC/NO), 3 ports (N.C./N.O.)

     -- Structure : type de clapet à action directe avec performances d'étanchéité étanches

     -- Fluide applicable : air comprimé, gaz inerte

     -- Plage de pression de fonctionnement : -100 kPa ~ 1,0 MPa (compatible sous vide)

     - Température ambiante et moyenne : -5 ~ +60 ℃ (pas de givrage interne)

     -- Tailles de filetage des ports : M5, Rc1/8 (NPT1/8 et G1/8 en option)

     -- Capacité de débit : Cv=0,11, section efficace 2,5 mm²

     -- Poids net : version à port latéral 60 g, version à port inférieur 67 g (ultra-léger)

     -- Options de disposition de la tuyauterie : port latéral, port inférieur

     -- Exigence de lubrification : fonctionnement sans lubrification

  2. Dimensions hors tout

     -- Modèle à port latéral : 11 × 36 × 16 mm

     -- Modèle à port inférieur : 11 × 28 × 25 mm

 Définition du circuit et logique de fonctionnement (3 ports/2 ports)

   1. Type à 3 ports (VM13x, le plus populaire) · Port 1 (P) : entrée d'alimentation en air

     -- Port 2(A) : sortie de contrôle

     -- Port 3(R) : port d'échappement

     -- Normalement fermé NC : non actionné → P coupé de A, A connecté à R

     -- Normalement ouvert NO : non actionné → P connecté à A, A coupé de R

   2. Type à 2 ports (VM12x)

     -- Port 1(P) : entrée de fluide

     -- Port 2(A) : sortie de contrôle

     - Logique normalement fermée : le passage de l'air s'ouvre lorsqu'on appuie dessus, se coupe après le relâchement

Gamme complète de têtes d'actionneurs interchangeables

 1. Type de base à piston droit

     -- VM130 / VM120 : piston standard à course de 4,8 mm

     -- VM130U / VM120U : piston à course courte de 2,5 mm

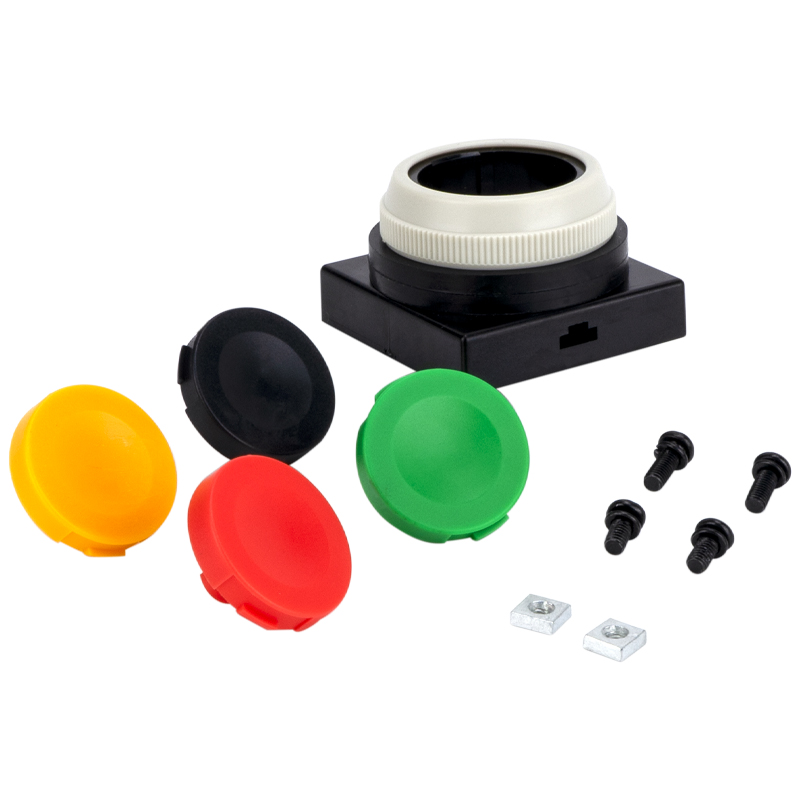

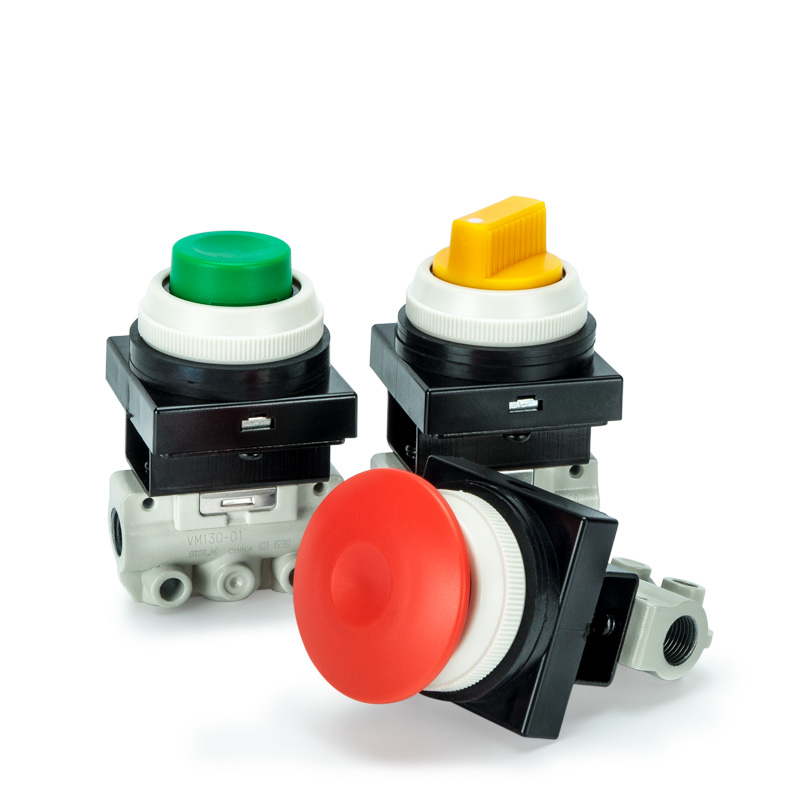

 2. Type de bouton-poussoir (opération de jogging manuel)

     -- VM132 / VM122 : Bouton poussoir plat standard

     -- VM132Y / VM122Y : tête de champignon jaune pour arrêt d'urgence et haute visibilité

     -- VM132G / VM122G : Bouton poussoir indicateur vert

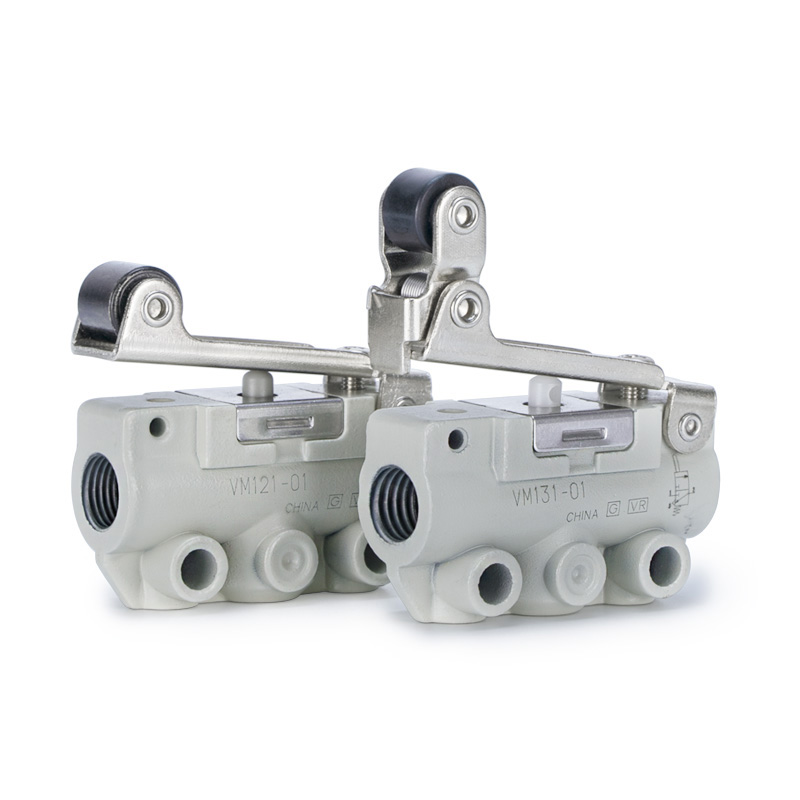

  3. Type de levier à rouleau (détection de course et de limite)

     -- VM131 / VM121 : levier à galet droit standard

     -- VM131U / VM121U : levier à galet de déplacement court

     -- VM133 / VM123 : levier à galet anti-rebond unidirectionnel

  4. Actionneurs supplémentaires en option

     Levier à charnière, levier à bascule, bouton rotatif verrouillable et têtes de déclenchement plus personnalisées

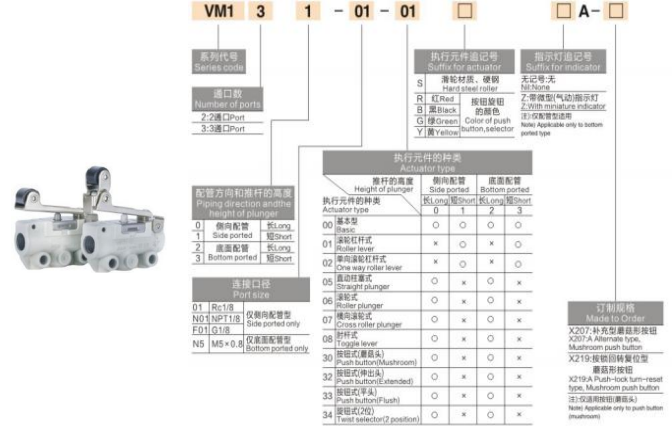

 Explication du code modèle

  1. (Exemple : VM131-01-01A)

     -- VM131 : circuit 3 ports + actionneur à levier à galet

     -- 01 : Code du filetage du port (M5=M5 ; Rc1/8=01 ; NPT1/8=N01 ; G1/8=F01)

     -- 01 : disposition des ports latéraux (02 = disposition des ports inférieurs)

     -- Code suffixe : A=standard ; Y=champignon jaune ; G=bouton vert ; U = course courte

  2. Modèles standards communs

     -- VM131-01-01A : levier à galet 3 ports, Rc1/8, port latéral (le plus largement utilisé)

     -- VM132-M5-00A : bouton-poussoir plat 3 ports, filetage M5, port inférieur

     -- VM130U-01-N01Y : piston court à 3 ports, NPT1/8, tête d'urgence champignon jaune

Avantages principaux du produit

     -- Ultra-petit et ultra-léger : seulement 60 g avec une largeur étroite de 11 mm, parfait pour l'intégration interne de machines et l'installation d'empilage de panneaux denses

     -- Large plage de pression universelle : compatible avec un vide complet jusqu'à une pression positive de 1,0 MPa pour un contrôle de circuit polyvalent

     - Structure d'étanchéité à clapet durable : excellente étanchéité à l'air, longue durée de vie et forte résistance à la contamination par la poussière

     -- Tuyauterie et montage flexibles : options de ports latéraux/inférieurs, montage latéral, montage inférieur, base de support en option (VM1-B)

     -- Conception sans lubrification : faible coût de maintenance et fonctionnement en boucle d'air propre

     -- Gamme complète d'actionneurs : correspond au jogging manuel, à la limite de course, à l'arrêt d'urgence de sécurité et à tous les scénarios de travail à déclenchement mécanique

Scénarios d'application typiques

     -- Fins de course de la machine : détection de retour de position de course complète du vérin

     -- Jog manuel et mise en service de l'équipement : test manuel des circuits d'air par bouton-poussoir du panneau

     -- Boucles de verrouillage de sécurité et d'arrêt d'urgence : actionneur à tête champignon jaune pour la sécurité de la machine

     -- Mini gabarits et dispositifs de serrage : commutation pneumatique de serrage/desserrage

     -- Circuits de contrôle du vide : commutation stable dans des conditions de vide de -100 kPa

     -- Équipement d'automatisation générale : circuits de signal d'air à déclenchement mécanique et de retour de position

Résumé en une phrase

     La vanne à clapet mécanique miniature SOLH VM1 est dotée d'un corps compact ultra-léger de 60 g, d'une étanchéité fiable du clapet, d'une plage de fonctionnement sous vide complet d'environ 1,0 MPa, d'une disposition à deux ports latéraux/inférieurs et de têtes d'actionneurs interchangeables complètes, servant de vanne de contrôle d'air à gâchette mécanique préférée pour tous les petits équipements automatisés.
