Vanne à clapet mécanique moyenne 2/3 ports série VM2 (VM200)

Marque : SOLH par Richge Technology

Positionnement du produit

     La série VM2 (VM200) est une vanne à clapet mécanique 2/3 ports de taille moyenne entièrement interchangeable avec les modèles standard SMC. Adoptant une construction d'étanchéité à clapet fiable, il présente une capacité de débit remarquablement élevée (Cv≈0,87), un port standard universel Rc1/4, une construction industrielle robuste et des têtes d'actionneur entièrement interchangeables. Il s'agit de la vanne de commande mécanique traditionnelle pour la détection de limite de course, le fonctionnement manuel et la commutation de circuits d'air sur tous types de machines automatisées.

Spécifications techniques de base

  1 Paramètres de base

     -- Code de série : VM200 (nom court VM2)

     -- Types de circuits : 2 ports (VM22x), 3 ports (VM23x, NC normalement fermé en standard)

     -- Structure : type de clapet à action directe avec une excellente étanchéité et une longue durée de vie

     -- Fluide applicable : air comprimé, gaz inerte

     -- Plage de pression de fonctionnement : 0 ~ 1,0 MPa (incompatible avec le vide)

     -- Température ambiante et moyenne : -5 ~ +60 ℃ (aucun glaçage autorisé)

     -- Filetage du port : Rc1/4 (02) ; en option NPT1/4 (N02), G1/4 (F02)

     -- Performance d'écoulement : Surface de section effective 19 mm², Cv = 0,87

     -- Poids net : Modèle standard 90 g

     -- Disposition de la tuyauterie : port latéral (01), port inférieur (00)

     -- Exigence de lubrification : sans lubrification ; Lubrification à l'huile de turbine ISO VG32 en option

  2. Dimensions extérieures hors tout (mm)

     -- Version port latéral : 17 × 44 × 25

     -- Version port inférieur : 17 × 44 × 30

Définition du circuit et logique de fonctionnement (3 ports/2 ports)

  1. Modèle à 3 ports (VM23x, le plus largement utilisé)

     -- Port 1(P) : entrée d'alimentation en air principale

     -- Port 2(A) : sortie du signal de commande

     -- Port 3(R) : port d'échappement

     -- Logique normalement fermée NC : non actionné → P coupé de A, A connecté à R ; Après actionnement → P se connecte à A, A coupe l'échappement R

  2. Modèle à 2 ports (VM22x)

     -- Port 1(P) : Entrée fluide

     -- Port 2(A) : sortie de contrôle

     -- Normalement fermé : le canal d'air s'ouvre lorsqu'on appuie dessus, se coupe immédiatement après le relâchement

Portefeuille complet de têtes d'actionneurs interchangeables

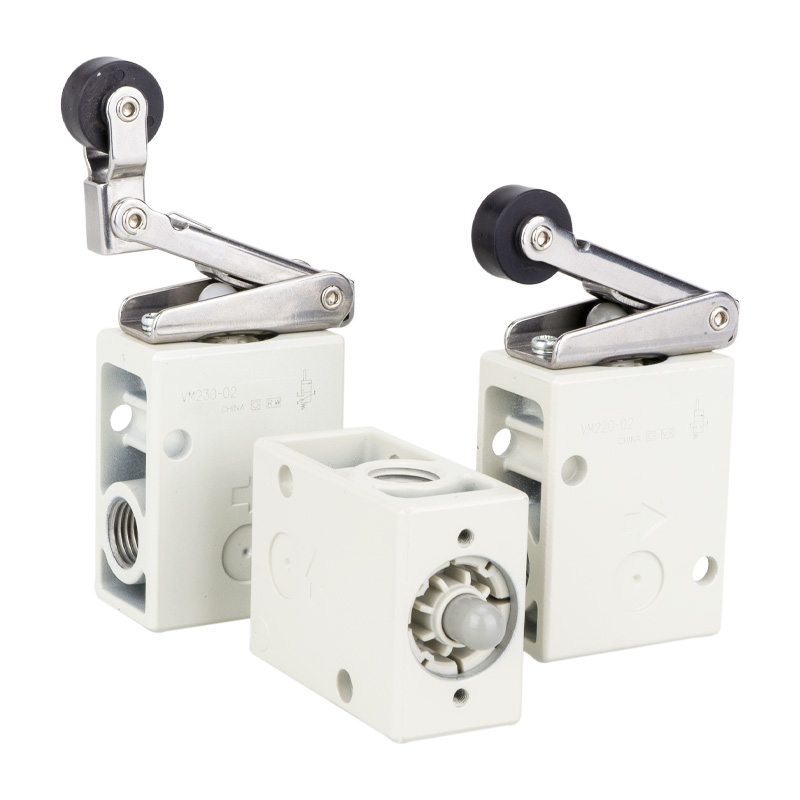

 1. Type de levier à rouleau (pour la détection de limite de course, le plus populaire)

     -- VM231/221 : levier à galet en plastique POM standard

     -- VM231S/221S : Rouleau en acier trempé pour des conditions de travail intensives et résistantes à l'abrasion

     -- VM233/223 : Levier à galet anti-rebond unidirectionnel

  2. Type à piston droit

     VM230/220 : Poussoir droit standard

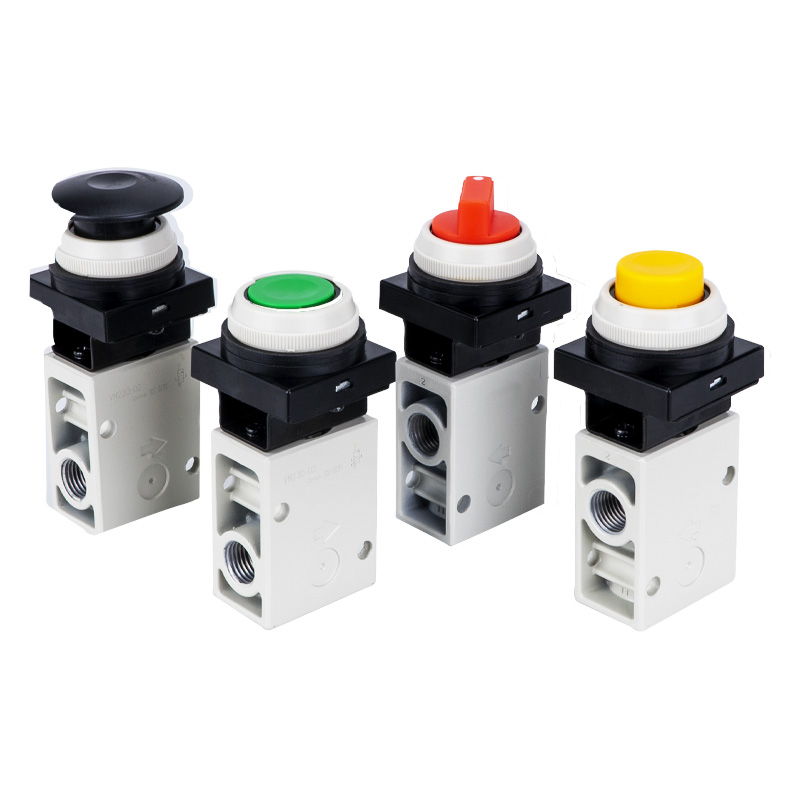

3. Type de bouton-poussoir (pour le fonctionnement manuel)

     -- VM232/222 : Bouton poussoir plat standard

     -- VM232Y/222Y : Tête de champignon jaune haute visibilité pour arrêt d'urgence

     -- VM232G/222G : Bouton poussoir indicateur vert

 4. Actionneurs spéciaux en option

     Levier à charnière, levier à bascule, bouton rotatif verrouillable, levier bidirectionnel et autres têtes de déclenchement personnalisées

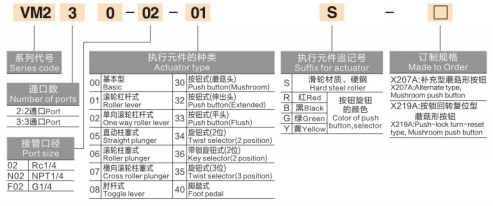

 Explication du code modèle

   1. (Exemple : VM231-02-01S)

     -- VM231 : circuit 3 ports + actionneur à levier à galet

     -- 02 : taille du filetage du port (Rc1/4=02 ; N02=NPT1/4 ; F02=G1/4)

     -- 01 : disposition des ports latéraux (00 = disposition des ports inférieurs)

     -- S : Rouleau en acier trempé (pas de suffixe = rouleau POM standard)

     -- Suffixe de couleur : A = noir standard ; Y=champignon jaune ; G=bouton vert

  2. Modèles standards communs

     -- VM231-02-01A : 3 ports, rouleau POM, Rc1/4, port latéral (modèle universel à usage général)

     -- VM231S-02-01A : 3 ports, rouleau en acier trempé, Rc1/4, port latéral (conditions de travail lourdes résistantes à l'abrasion)

     -- VM230-02-00A : 3 ports, piston droit, port inférieur

     -- VM232Y-02-01A : 3 ports, bouton d'arrêt d'urgence champignon jaune, port latéral

Avantages principaux du produit

     -- Performances de débit moyen élevé : Cv=0,87, capacité de débit près de 8 fois supérieure à celle du mini VM1 (Cv=0,11), parfaitement adaptée aux circuits pneumatiques à débit moyen

     -- Port universel Rc1/4 : taille de filetage grand public standard pour les équipements d'automatisation avec une excellente compatibilité entre modèles

     -- Étanchéité fiable du clapet : bonne étanchéité à l'air, résistance à la contamination par la poussière, réponse rapide et durée de vie prolongée

     -- Prise en charge de la configuration à double tuyauterie : options de ports latéraux et inférieurs pour une configuration flexible de l'installation de panneaux denses

     -- Couverture complète de l'actionneur : levier à galet, piston, bouton plat et tête champignon disponibles pour couvrir la limite mécanique, le jogging manuel et l'arrêt d'urgence dans tous les scénarios

     -- Construction robuste et robuste : corps de valve en métal ; Rouleau en acier trempé avec suffixe S en option pour un fonctionnement continu dans des conditions industrielles difficiles

     -- Conception sans lubrification : faible charge de travail de maintenance, fonctionnement du circuit d'air propre et respectueux de l'environnement

Scénarios d'application typiques

     -- Détection de limite de course de l'équipement : détection de position complète du vérin/table coulissante avec actionneur à levier à rouleau

     -- Commande manuelle du jogging : mise en service de la machine sur site et commande du panneau via un bouton-poussoir

     -- Verrouillage d'urgence de sécurité : Tête champignon jaune pour une coupure rapide du circuit d'air

     -- Commutation de gabarit et de montage : contrôle de boucle pneumatique de serrage/desserrage

     -- Lignes de production automatisées : circuits de signalisation de position du poste de travail et de verrouillage mécanique de sécurité

     -- Machines d'emballage, textiles et d'impression : boucles de contrôle à déclenchement mécanique haute fréquence

Comparaison de sélection : Tableau de référence rapide VM1 VS VM2

Résumé en une phrase

     La vanne à clapet mécanique de taille moyenne SOLH VM2 est équipée d'un port universel Rc1/4, d'une capacité de débit élevée Cv = 0,87, d'actionneurs interchangeables à gamme complète et d'options de tuyauterie double côté/inférieur, agissant comme la vanne de commande mécanique grand public standard pour tous les circuits de commutation pneumatiques d'automatisation industrielle.
