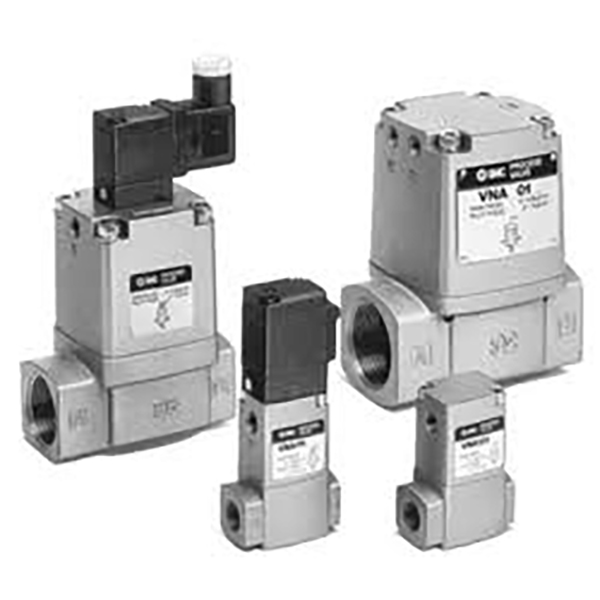

Électrovanne 2 voies en acier inoxydable série VNB114

Électrovanne 2 voies en acier inoxydable série VNB114 | Vanne de contrôle de fluide de procédé pilote externe

Marque : SOLH par Richge Technology | Remplacement entièrement compatible pour la série originale SMC VNB114

1. Positionnement du produit

     Le SOLH VNB114 est unÉlectrovanne 2 voies en acier inoxydable à pilote externe optimisé pour les conditions de travail fluides complexes. Axé sur la résistance à la corrosion, une propreté élevée et une large compatibilité avec les fluides, il est spécialement conçu pour l'eau, les solutions acides et alcalines faibles, les fluides de qualité alimentaire et le contrôle des liquides de nettoyage industriels. Héritant des performances marche-arrêt haute fiabilité de la série VNB, la combinaison d'un corps entièrement en acier inoxydable et de matériaux d'étanchéité multi-types équilibre les performances sanitaires et la durabilité à long terme. Elle sert de vanne de régulation de fluide central pour le nettoyage des produits chimiques, alimentaires et pharmaceutiques, des semi-conducteurs et d'autres scénarios nécessitant des normes strictes en matière de matériaux et de propreté, entièrement interchangeable avec la série SMC VNB114 d'origine.

2. Caractéristiques principales du produit

     • Corps entièrement en acier inoxydable et résistance supérieure à la corrosion: Le corps de la vanne principale adopte un matériau en acier inoxydable de haute qualité, résistant efficacement à la corrosion chimique et à l'oxydation de la rouille. Il s'adapte de manière stable aux fluides corrosifs et aux environnements industriels humides, prolongeant considérablement la durée de vie des équipements de canalisations de fluides.

     • Entraînement pilote externe et action stable: Adoption d'une conception structurelle pilote externe, entraînée par une pression pilote de 0,25 à 0,7 MPa. Il présente une action d'ouverture/fermeture fiable et une vitesse de réponse rapide, parfaitement adaptée aux scénarios de contrôle de fluides à grand débit et à haute pression qui nécessitent une commutation stable et continue.

     • Options multi-étanchéité pour une large couverture de fluide: Prend en charge trois matériaux d'étanchéité courants : NBR, FKM et EPR. Il peut s'adapter à divers fluides, notamment l'eau, l'huile, l'air comprimé, le vide, les solutions acides et alcalines faibles et les fluides de qualité alimentaire, créant ainsi une vanne pour plusieurs conditions de travail et réduisant les coûts d'inventaire des modèles.

     • Conception hautement propre et respectueuse des conditions sanitaires: La surface lisse du corps en acier inoxydable ne laisse aucune saleté résiduelle, pratique pour le nettoyage et l'entretien quotidiens. Il répond pleinement aux exigences de production sans poussière et hygiénique des circuits de nettoyage de précision des aliments et des boissons, de la fabrication pharmaceutique et des semi-conducteurs.

     • Structure compacte et installation flexible: La mini structure compacte intégrée permet d'économiser de l'espace d'installation du pipeline. Compatible avec les modes de câblage de prise directe et de prise DIN, assorti à l'interface filetée standard Rc (PT). Il dispose d'une tuyauterie et d'un câblage pratiques et d'un entretien ultérieur efficace.

     • Niveau de protection élevé et durabilité à long terme: Atteint le niveau de protection IP65 contre la poussière et les éclaboussures, s'adaptant aux environnements complexes sur site. La bobine adopte une isolation de classe B avec une faible élévation de température, permettant un fonctionnement sous tension continu à long terme et maintenant des performances de commutation de fluide stables.

3. Paramètres techniques de base

4. Scénarios d'application typiques

     • Industrie chimique: Contrôle marche-arrêt pour les canalisations de fluides corrosifs, les solutions acides et alcalines faibles et les circuits de liquides de nettoyage industriels, résistant à la corrosion moyenne et assurant un fonctionnement stable à long terme.

     • Industrie alimentaire et pharmaceutique: Convient pour le contrôle de l'eau potable, des liquides médicinaux et des liquides de qualité alimentaire. Le corps en acier inoxydable facile à nettoyer répond aux normes sanitaires de production et évite une contamination moyenne par résidus.

     • Fabrication de semi-conducteurs et d'électronique: Appliqué aux circuits d'eau ultra pure et de liquide de nettoyage de précision, offrant une résistance sans pollution et à la corrosion pour prendre en charge des processus de production propres de haute précision.

     • Automatisation industrielle générale: Commande de commutation fiable pour les systèmes d'eau de refroidissement, d'huile lubrifiante, d'air comprimé et de vide, s'adaptant à diverses conditions de travail conventionnelles des canalisations de fluides.

5. Explication du code modèle et exemples typiques

     Le code du modèle VNB114 définit intuitivement le matériau d'étanchéité, la taille du port, la tension et le mode de câblage pour une sélection précise.

     • VNB114CS-8A-5GB: Corps en acier inoxydable + joint sanitaire EPR + port 8A (1/4) + DC24V + type câblage sortie directe

     • VNB114FS-8A-5DZ: Corps en acier inoxydable + joint FKM résistant à la corrosion + port 8A (1/4) + DC24V + type de prise DIN (avec voyant lumineux et protection contre les surtensions)

Résumé en une phrase

     L'électrovanne 2 voies SOLH VNB114 en acier inoxydable intègre un corps en acier inoxydable entièrement résistant à la corrosion, un entraînement pilote externe stable, une adaptation large-moyenne multi-étanchéité et des performances de protection élevées IP65, servant de vanne de contrôle marche-arrêt de haute fiabilité pour les conditions de travail corrosives, sanitaires et de fluides de haute propreté, entièrement compatible avec la série VNB114 d'origine SMC.
