Vanne de commande de sécurité pneumatique à deux mains série VR51

Marque:SOLH par Richge Technology

Positionnement du produit

     La série VR51 est une vanne de commande de sécurité pneumatique à deux mains dédiée. Sa logique de sécurité de base nécessite que deux boutons indépendants soient actionnés simultanément en 0,5 seconde pour générer une sortie d'air. Il est spécialement développé pour éviter les accidents d'écrasement, de pincement et de coupe des mains sur les presses hydrauliques, les riveteuses, les équipements de coupe et autres machines dangereuses, entièrement conforme aux normes de sécurité internationales EN ISO 13851 et EN574.

Principe de fonctionnement de base et logique de sécurité

1. Double entrée ET logique de porte

     -- Deux ports d'entrée de signal indépendants P1 et P2

     -- La sortie d'air au port A n'est activée que lorsque les deux signaux d'entrée arrivent dans un délai inférieur à 0,5 seconde.

     - L'alimentation en air de sortie se coupe instantanément si l'un des boutons est relâché ou si un signal est perdu.

2. Structure mécanique interne

     -- Vanne logique pneumatique 3/2 voies 2 positions sans rappel par ressort

     - Mécanisme de surveillance de temporisation intégré de 0,5 s pour éliminer les opérations de triche séquentielles à une seule main

     -- Silencieux standard préinstallé sur l'orifice d'échappement R

Spécifications techniques complètes

     -- Fluide applicable : air comprimé

     -- Plage de pression de fonctionnement : 0,25 ~ 1,0 MPa

     -- Pression d'épreuve : 1,5 MPa

     -- Température ambiante : -5 ~ +60 ℃ (glaçage interdit)

     -- Options de ports : C06 : raccord enfichable ignifuge métrique φ6 C07 : raccord enfichable ignifuge impérial 1/4"

     -- Poids net : env. 340g

     -- Certifications de sécurité : EN ISO 13851, EN574, CE, RoHS

 Définition du code modèle

1.Exemple : VR51-C06-B

     -- VR51 : Code de série pour soupape de sécurité à deux mains

     -- C06 / C07 : taille du port enfichable C06 = connecteur de tube φ6 C07 = connecteur de tube 1/4"

     -- Suffixe B : Option de support de montage Pas de suffixe = Version de tuyauterie de port arrière B = Equipé d'un support de montage métallique (VR51B)

2. Modèles standards populaires

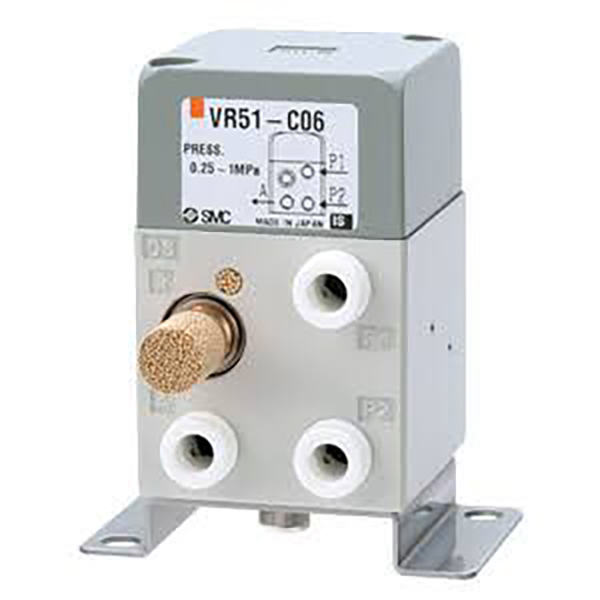

     --VR51-C06 : φ6 push-in, tuyauterie arrière (le plus largement utilisé)

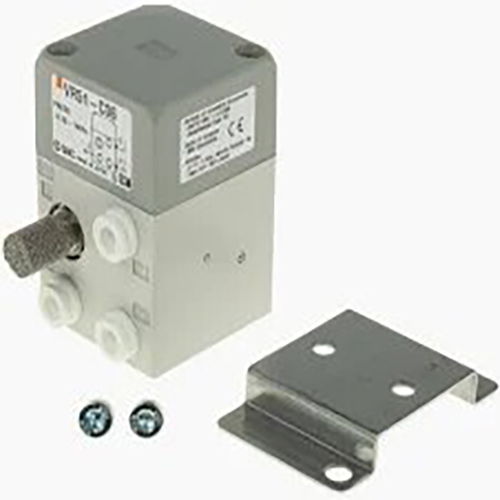

     --VR51-C06B : φ6 enfichable avec support de montage

     --VR51-C07 : 1/4", passepoil arrière

Principaux avantages en matière de sécurité

1. Conception anti-triche à fonctionnement bimanuel synchrone obligatoire

     La sortie de signal valide ne se déclenche que lorsque les deux mains actionnent les boutons dans un délai de 0,5 s ; une opération à une seule main ne peut pas activer l’équipement. La machine s'arrête immédiatement dès qu'un bouton est relâché.

2. Construction entièrement pneumatique pour une sécurité intrinsèque

     100 % pneumatique, sans aucun composant électrique ; les performances de sécurité ne sont pas affectées en cas de panne de courant. La structure antidéflagrante fonctionne de manière fiable dans les environnements d'atelier humides, poussiéreux et inflammables.

3. Structure robuste et sans entretien, longue durée de vie

     Conception de bobine résistante à l'usure avec une excellente capacité anti-contamination. Fonctionnement sans lubrification ; silencieux inclus comme accessoire standard pour réduire la charge de travail d'assemblage sur site.

4. Installation multidirectionnelle flexible

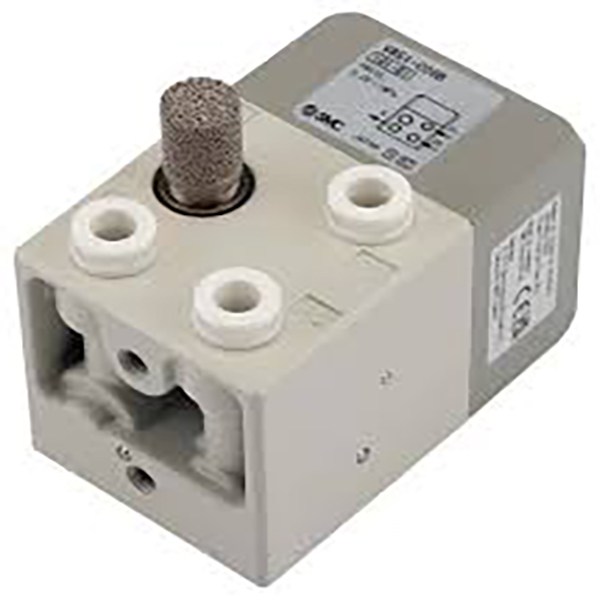

     Prend en charge la disposition de la tuyauterie arrière ou inférieure. Le support de montage en option permet une installation facile du panneau et du cadre d'équipement pour diverses configurations de machines.

Scénarios typiques d'application de sécurité

     -- Presses pneumatiques et machines à riveter : Gâchette à deux mains pour éviter les blessures par écrasement des mains

     - Machines de coupe et de cisaillement : activation obligatoire à deux boutons pour éviter les accidents de coupe

     -- Stations de serrage et d'ajustement par pression : verrouillage de sécurité pour éliminer les risques de pincement

     -- Équipement auxiliaire de moulage par injection et d'estampage : circuit de verrouillage de démarrage sécurisé

     -- Lignes de production d'assemblage semi-automatiques : Protection des mains pour les zones d'exploitation dangereuses

Résumé en une phrase

     La vanne de verrouillage de sécurité bimanuelle entièrement pneumatique SOLH VR51 est dotée d'une logique de détection synchrone intégrée de 0,5 s, d'une certification de sécurité complète EN ISO 13851, d'une conception à 3/2 voies et de raccords enfichables ignifuges, servant de composant de sécurité standard pour éviter les risques de pincement et d'écrasement des mains sur tous les types d'équipements de traitement pneumatique.
