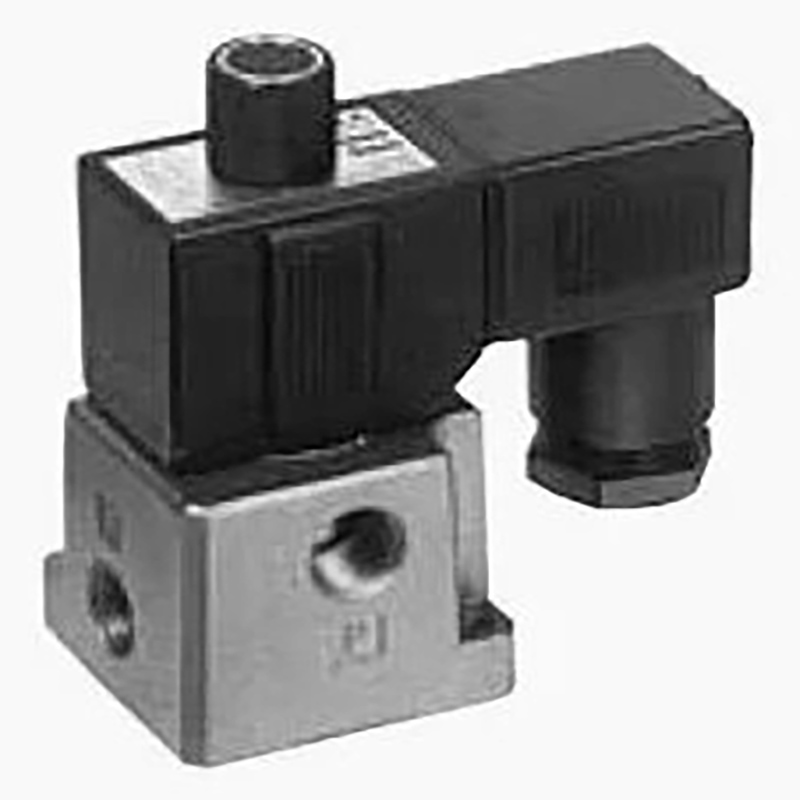

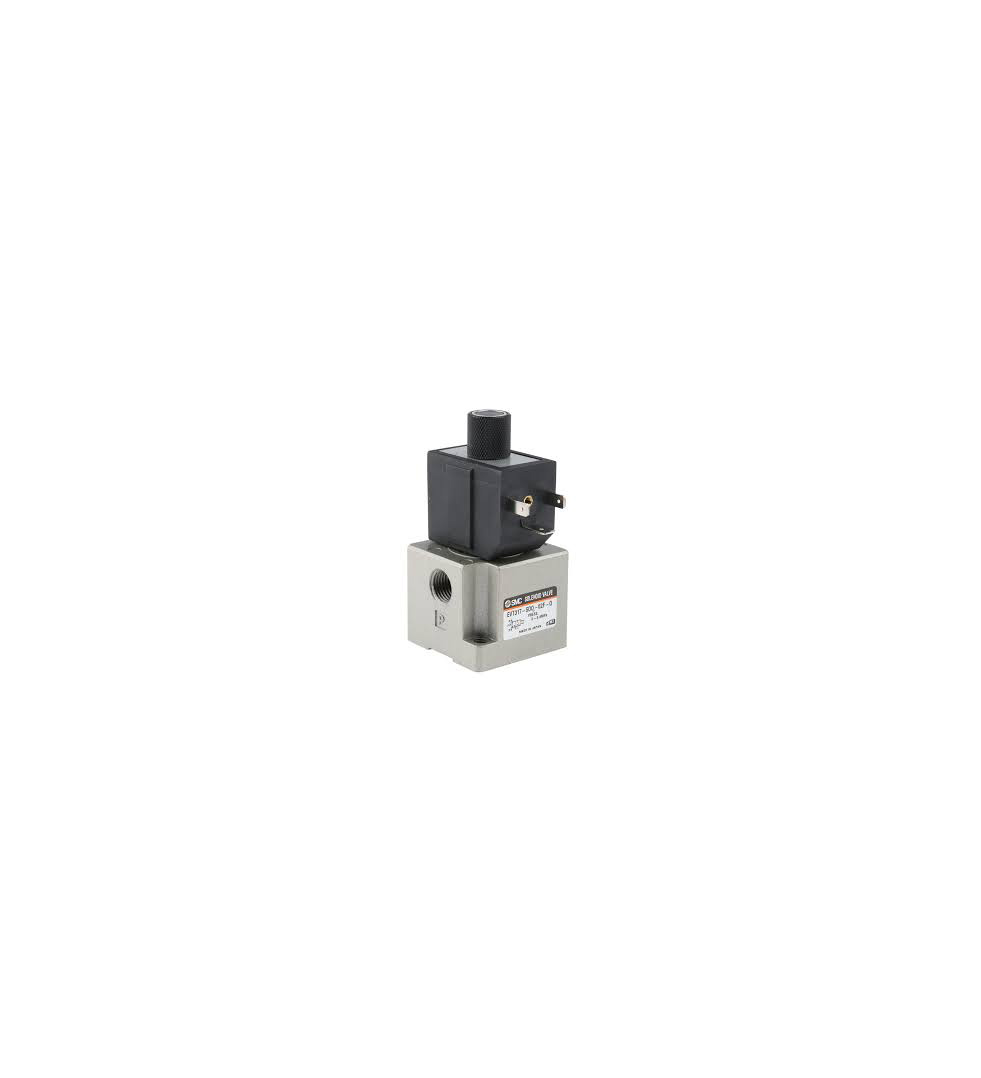

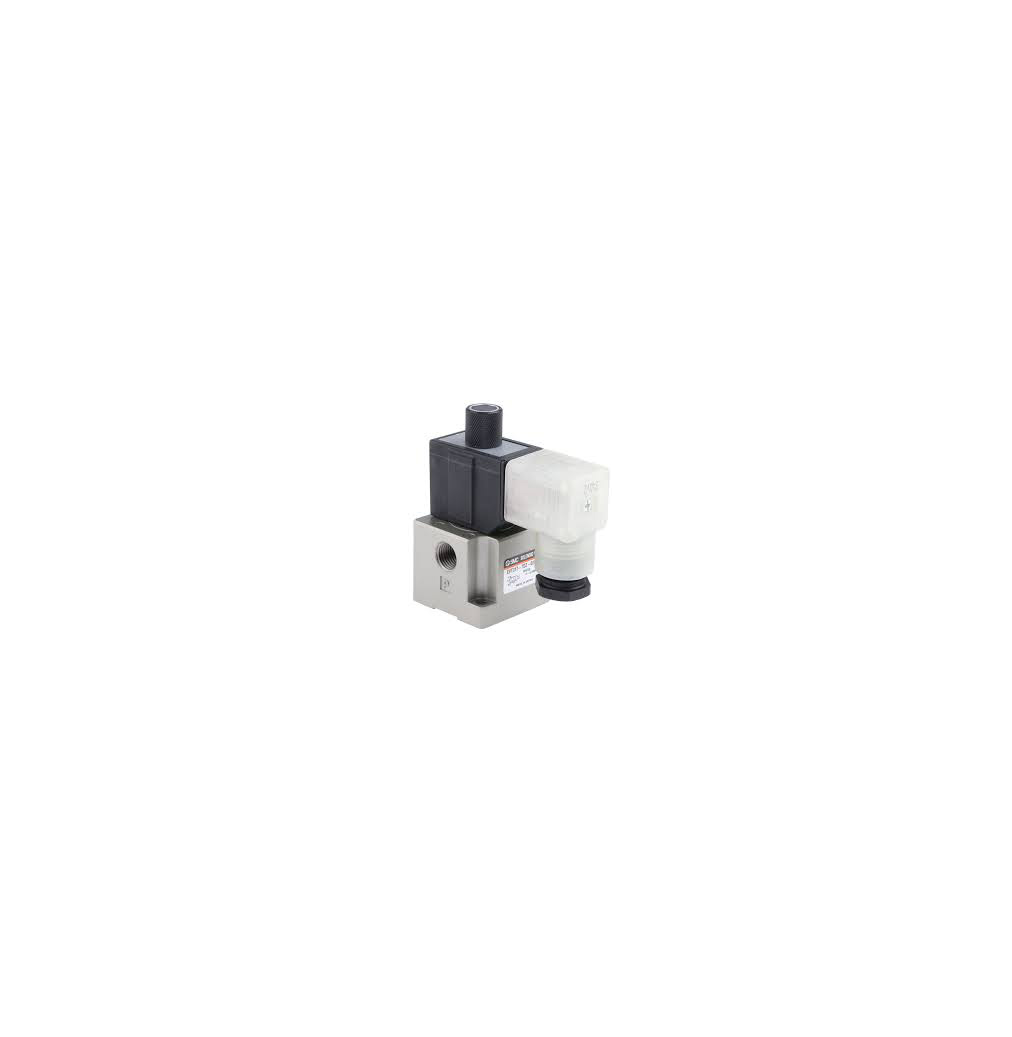

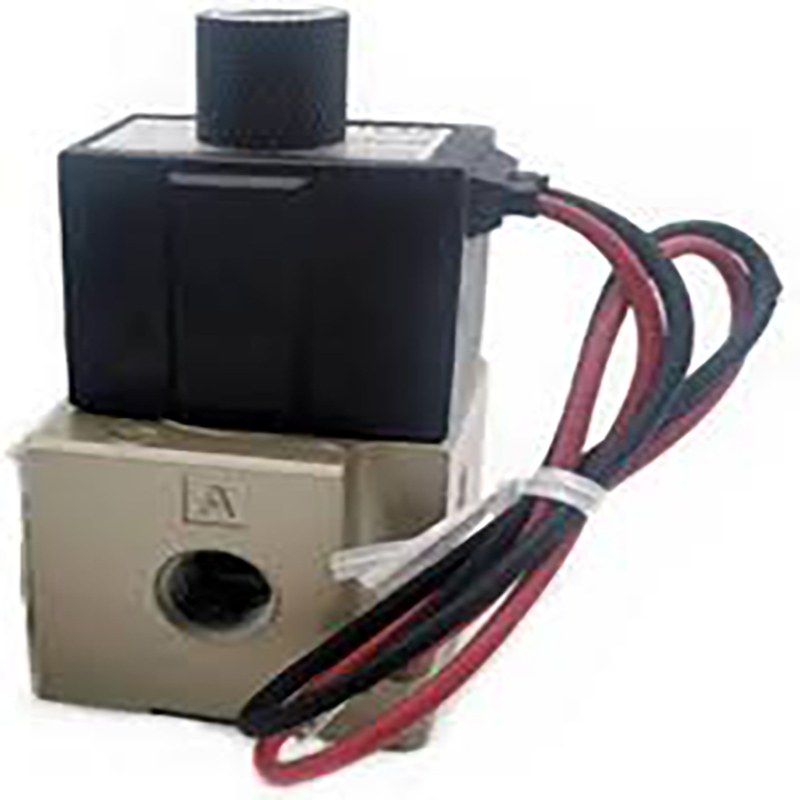

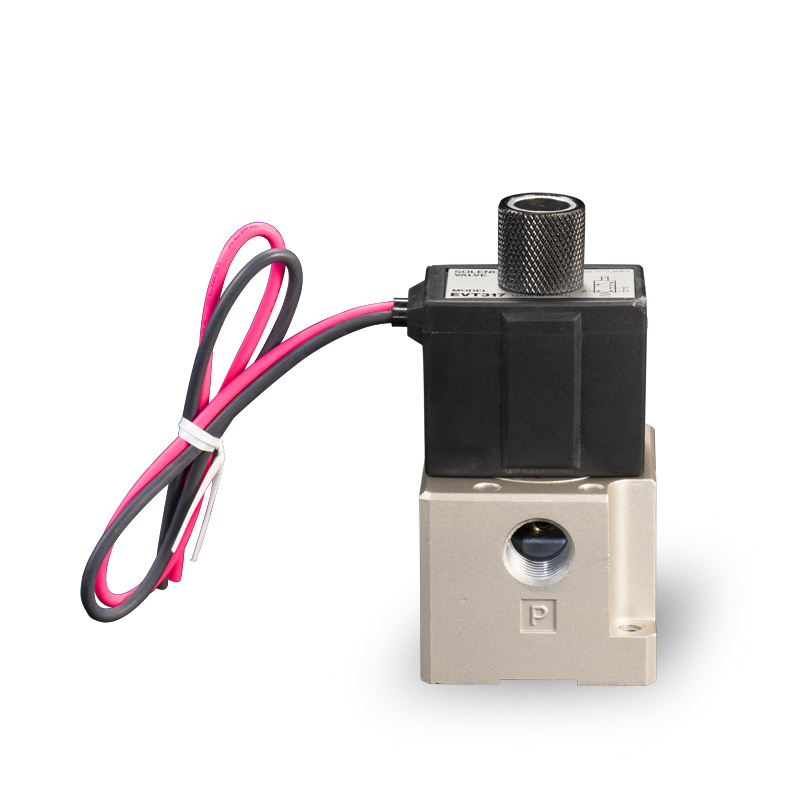

Électrovanne 3 ports série VT317 – Type à clapet à action directe

Marque:SOLH par Richge Technology

Positionnement du produit

     La série VT317 est une électrovanne à 3 ports à clapet à action directe avec structure d'étanchéité élastique selon la norme SOLH. Développé pour les circuits d'air comprimé et de gaz inertes, il réalise la marche/arrêt, la commutation et le contrôle des gaz d'échappement des circuits d'air. Prenant en charge le démarrage sans pression et le fonctionnement à la fois sous pression positive et sous vide, cette vanne de commutation générale compacte à haut débit s'adapte aux conditions de travail à cycle élevé de divers équipements automatisés.

Principales fonctionnalités

     --Construction à clapet direct avec démarrage sans pression. Aucune pression pilote minimale requise pour le fonctionnement. Performances stables sur toute la plage de pression positive de 0 à 0,9 MPa ; la variante sous vide supporte une pression jusqu'à -101,2 kPa, adaptable aux environnements de travail basse pression, vide et moyenne-haute pression.

     --6 fonctions intégrées dans une vanne, commutation de tuyauterie flexible6 modes de fonctionnement commutables, dont normalement fermé (NC), normalement ouvert (NO), diviseur de débit et vanne de sélection. Une seule unité répond à diverses demandes de circuits pneumatiques avec une flexibilité de configuration exceptionnelle.

     --Corps compact avec une capacité de débit supérieureDimension hors tout mini : 45 × 89,5 × 45 mm ; coefficient de débit C=2,6 dm³/(s·bar). Réponse rapide en ≤ 30 ms et fréquence de commutation maximale jusqu'à 10 Hz, parfaitement adaptée à la commutation de chemin d'air à grande vitesse.

     --Joint élastique et conception sans lubrificationLes composants d'étanchéité élastiques de qualité supérieure offrent une étanchéité fiable et une durée de vie prolongée. Le fonctionnement sans lubrification maintient les circuits de gaz propres et respectueux de l’environnement tout en réduisant les dépenses d’entretien de routine.

 Commande manuelle non verrouillable intégrée pour une mise en service facile. Le bouton-poussoir manuel non verrouillable standard facilite le débogage sur site, l'inspection de l'équipement et la commutation manuelle d'urgence, simplifiant ainsi les procédures d'installation et de maintenance.

     --Montable sur collecteur et forte compatibilité. Prend en charge l'assemblage empilé de collecteurs et correspond aux systèmes d'îlot de vannes standard, idéal pour le contrôle pneumatique centralisé et les boucles intégrées multi-vannes.

Spécifications techniques complètes

     --Disposition des ports : 3 ports

     --Structure opérationnelle : Type à clapet à action directe

     --Type de joint : joint en caoutchouc élastique

     --Milieu applicable : air comprimé, gaz inerte

     --Pression de fonctionnement : 0–0,9 MPa ; Modèle à vide : -101,2 kPa ~ 0,1 MPa

     --Pression de preuve : 1,5 MPa

     --Température ambiante : -10 ℃ ~ +50 ℃

     --Temps de réponse : ≤ 30 ms

     --Fréquence de fonctionnement maximale : 10 Hz

     --Exigence de lubrification : sans lubrification

     --Fonctionnement manuel : commande manuelle non verrouillable

     --Taille du filetage du port : Rc 1/4 (02)

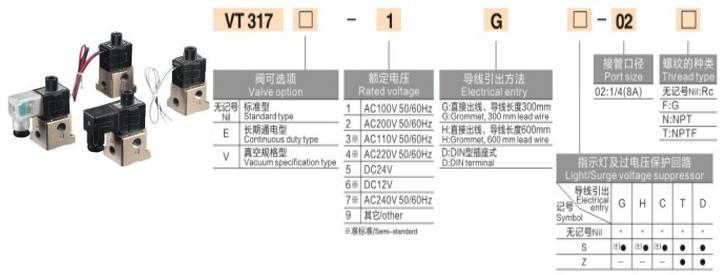

     --Tension de bobine en option : DC12V / DC24V, AC110V / AC220V et tensions personnalisées

     --Classe de protection : structure anti-poussière4. Scénarios d'application typiques · Boucles de contrôle pneumatique pour lignes d'assemblage automatisées, bras robotisés et dispositifs de serrage

     --Systèmes de soufflage d'air, de jet de fluide et d'adsorption sous vide

     --Machines d'emballage, d'impression, de textile, de travail du bois et de transformation des aliments

     --Équipement nécessitant un démarrage sans pression, une compatibilité sous vide, un cycle haute fréquence et un espace d'installation compact

     --Îles de vannes centralisées et circuits de commande pneumatiques intégrés au collecteur

Résumé en une phrase

     L'électrovanne à clapet 3 ports à action directe SOLH VT317 offre un démarrage sans pression, une compatibilité totale avec le vide, six fonctions commutables, des performances compactes à haut débit et un fonctionnement sans entretien, servant de vanne universelle économique pour le contrôle marche-arrêt et de commutation de tous les circuits pneumatiques d'automatisation.
