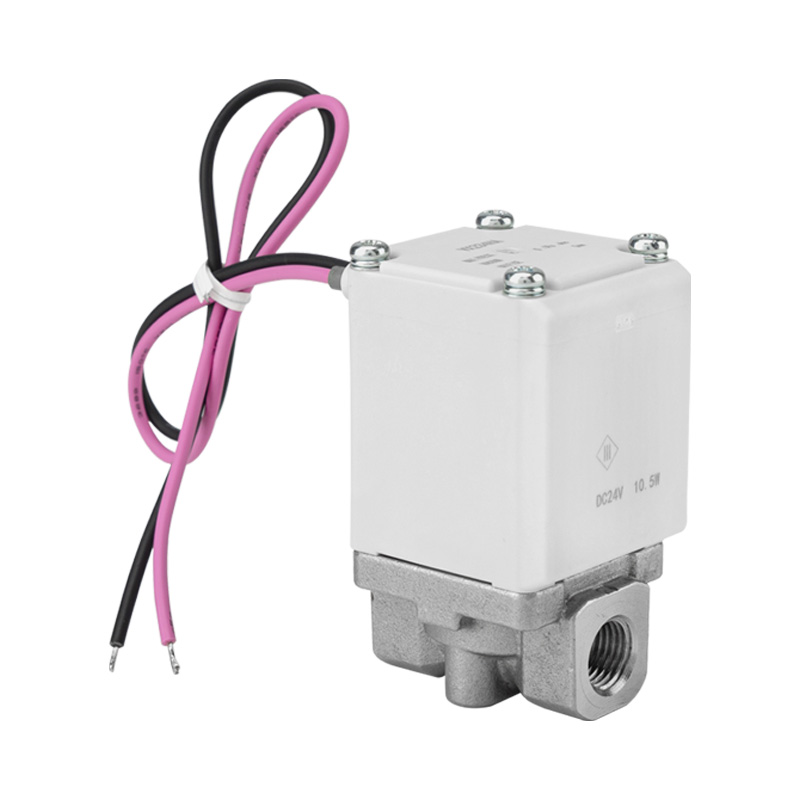

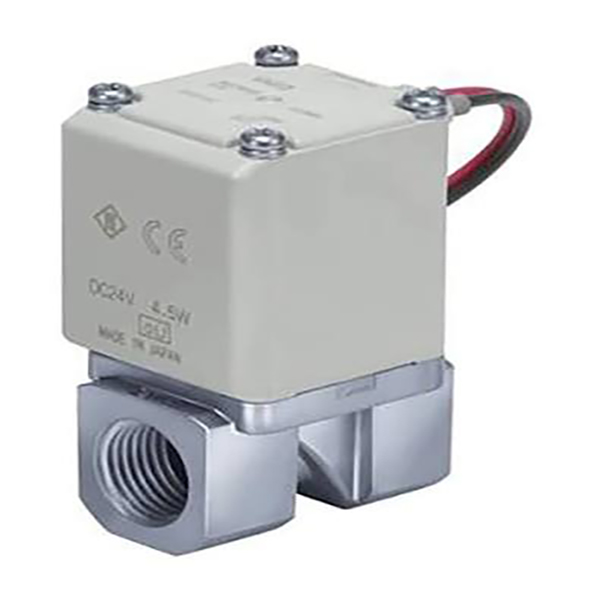

Électrovanne 2/2 voies à action directe série VX23

Marque:SOLH par Richge Technology

1. Positionnement du produit

     La série SOLH VX23 est une électrovanne 2/2 voies à action directe avec une compatibilité multi-fluides, un démarrage sans pression et des performances compactes à haut débit. Il contrôle tout ou rien les circuits d'air, d'eau, d'huile, de vide moyen et d'eau chaude. En tant que vanne de commutation haute fréquence universelle, elle est largement utilisée dans les boucles de contrôle de soufflage d'air, de refroidissement, de lubrification et de vide moyen des équipements compacts.

2. Principales fonctionnalités

--Conception à action directe avec démarrage sans pression

     Aucune pression de fonctionnement minimale requise. Ouverture et fermeture stables sur toute la plage de pression de 0 à 1,0 MPa, fiables pour les conditions de travail sous vide, basse pression et pression différentielle nulle.

- Compatibilité universelle multi-moyens

     Fonctionne en douceur avec de l'air comprimé, de l'eau du robinet, de l'huile hydraulique, un vide moyen et de l'eau chaude. Une vanne unique couvre plusieurs applications de fluides afin de réduire les types de sélection de modèles et les coûts d'inventaire.

- Compact et léger avec une capacité de débit améliorée

     Plus petite et plus légère que les vannes standard équivalentes, avec un débit augmenté d'environ 20 %. Occupe un espace d'installation minimal, idéal pour une disposition dense et un équipement intégré modulaire.

-- Structure à faible bruit et antiadhésive

     La conception intégrée du tampon et du dégagement atténue le bruit d'impact du mouvement du noyau de fer. À peine collé par les fluides à haute viscosité, offrant une réponse d'arrêt stable pour un fonctionnement à long cycle.

-- IP65 haute protection et longue durée de vie

     Structure du boîtier IP65 étanche à la poussière et aux éclaboussures. Isolation de la bobine Classe B/Classe H en option, stable sous tension continue de longue durée avec une durée de vie prolongée.

-- Support facile à monter sur la tuyauterie et le collecteur

     Compatible avec les raccords de tubes à insertion rapide. Prend en charge le montage simple indépendant et l'assemblage empilé de collecteurs, simplifiant le câblage et la tuyauterie pour améliorer l'efficacité de la maintenance.

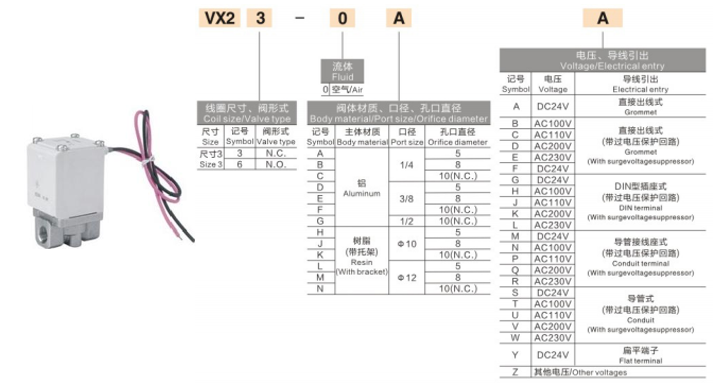

3. Spécifications techniques complètes

     --Type de circuit : 2/2 voies, action directe

     --Fonction standard : NC normalement fermé (fermé lors de la mise hors tension, ouvert lorsqu'il est sous tension)

     --Fluides applicables : air, eau, huile, vide moyen, eau chaude.

     --Plage de pression de fonctionnement : 0 à 1,0 MPa

     --Pression de preuve : 1,5 MPa

     --Température ambiante et moyenne : -20 ℃ ~ +60 ℃ (la bobine de classe H prend en charge des températures plus élevées)

     --Matériau du joint : NBR, FKM en option

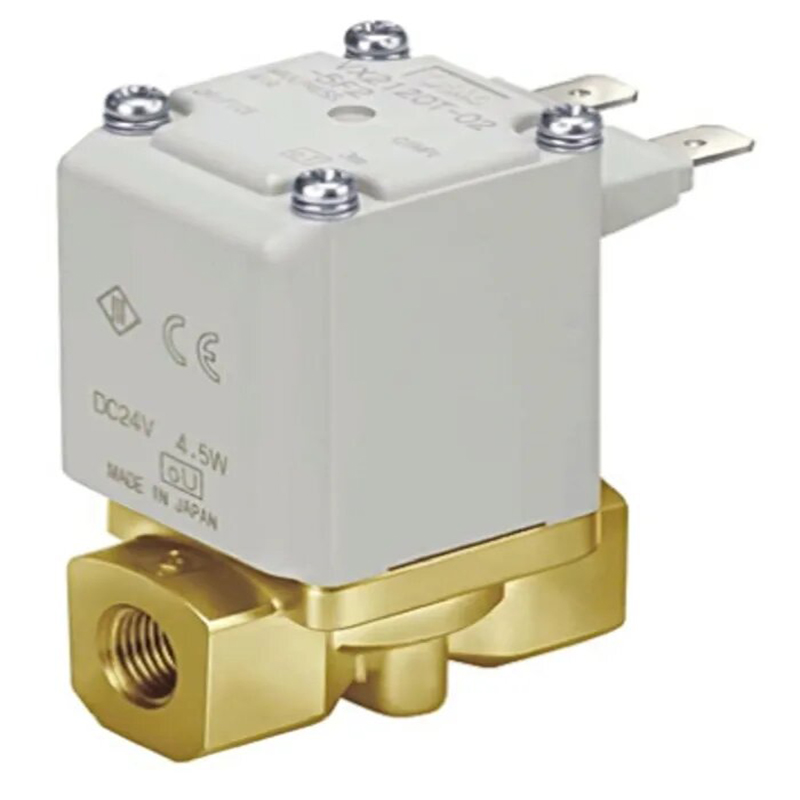

     --Matériau du corps de la vanne : alliage d'aluminium, laiton C37, acier inoxydable SUS, résine technique

     --Tailles des ports : 1/4", 3/8", 1/2".

     --Tension de bobine en option : DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     --Consommation d'énergie : version CC env. 10,5W

     --Degré de protection : IP65

     --Mode de montage : montage sur pile simple autonome/collecteur4. Scénarios d'application typiques · Circuits d'équipement automatisés : soufflage d'air, jet de fluide, contrôle du refroidissement et de la lubrification

     --Traitement de l'eau, machines de nettoyage et contrôle marche-arrêt des petites conduites de fluide

     --Systèmes d'adsorption sous vide, de rupture de vide et de vide moyen

     --Mini contrôle des fluides pour les machines d'emballage, d'électronique, d'impression et de transformation des aliments

     --Conditions de travail générales nécessitant un démarrage sans pression, une compatibilité multi-supports, un contour compact et des performances durables

Résumé en une phrase

     L'électrovanne 2/2 voies à action directe SOLH VX23 est dotée d'un démarrage sans pression, d'une adaptation universelle multi-milieu, d'une conception compacte à haut débit, d'une protection IP65 et d'une capacité de montage sur collecteur, agissant comme une vanne polyvalente économique pour les petits systèmes de contrôle marche-arrêt de fluide.
