Vanne mécanique 5/2 voies série VZM500 (VZM5)

Vanne mécanique 5/2 voies série VZM500 (VZM5) | Soupape de commande pneumatique à joint élastique à débit moyen

Marque : SOLH par Richge Technology | Vanne pneumatique à actionnement mécanique à 5 ports compatible SMC

1. Présentation du produit

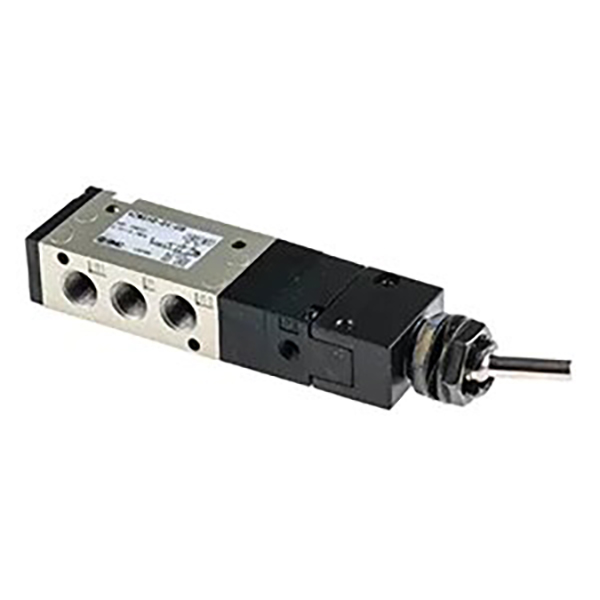

     La série SOLH VZM5 (VZM500) est unvanne de régulation mécanique 5/2 voies de taille moyenne entièrement compatible avec la norme SMC. Adoptant une structure de joint en caoutchouc élastique de haute fiabilité, il présente une étanchéité stable, une réponse rapide et d'excellentes performances de débit moyen avec une valeur Cv jusqu'à 0,6. Équipé d'un port Rc1/8 standard et de têtes d'actionneur complètes en option, il prend en charge le déclenchement de limite mécanique, la commande manuelle de jogging et le verrouillage du circuit de sécurité. Avec un montage sur pied flexible et une installation intégrée au collecteur, une durabilité haute fréquence et une large adaptabilité de la pression, il sert de modèle grand public standard pour la synchronisation à deux cylindres, la commutation de circuits pneumatiques et le contrôle de limite mécanique dans les lignes de production automatisées.

2. Spécifications techniques de base

3. Définition du port et mode de circuit

  3.1 Mode 5/2 voies standard (double commande/commande mécanique)

     1(P) = port d'alimentation en air, 2(A) = port de sortie positif, 3(B) = port de sortie inverse, 4(EXH) = port d'échappement, 5(EXH) = port d'échappement. Réalise une commutation bidirectionnelle et un échappement rapide des actionneurs pneumatiques.

  3.2 Mode 5/3 voies en option (position médiane)

     Type fermé moyen en option et type de décharge de pression moyenne, s'adaptant avec précision aux exigences de positionnement pneumatique, de maintien de la pression et de contrôle précis de la course.

  3.3 Spécifications du port pilote

     Le port pilote EXH adopte un filetage M5 × 0,8. La version pilote externe prend en charge le contrôle indépendant de la source d'air, adapté aux scénarios de contrôle pneumatique centralisé et de correspondance de boucle à grand débit.

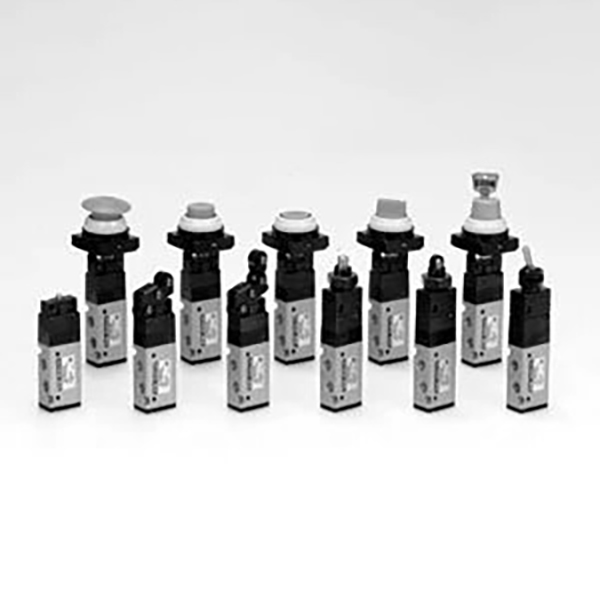

4. Options de tête d'actionneur de série complète

5. Règles de codage des modèles et modèles communs

  5.1 Interprétation du modèle (Exemple : VZM550-01-08)

     • VZM550: Vanne mécanique de base à joint élastique 5/2 voies standard

     • Code portuaire: 01=Rc1/8; N01=NPT1/8 ; F01=G1/8

     • Code de l'actionneur: 08=levier à bascule ; 01=levier à galet ; 30=bouton poussoir ; 37 = pousser-tirer

     • Suffixe facultatif: -L=avec support de pied ; -3=type 5/3 voies ; P=type de pilote externe

  5.2 Modèles standards les plus vendus

     • VZM550-01-01: 5/2 voies, levier à galet de base, port Rc1/8, préféré pour les scénarios de limites mécaniques générales

     • VZM550-01-30: 5/2 voies, type bouton-poussoir, port Rc1/8, adapté au jogging et au débogage manuels des équipements

     • VZM550-01-37: 5/2 voies, type push-pull, port Rc1/8, pour verrouillage manuel et contrôle anti-erreur de fonctionnement

     • VZM550-01-02: 5/2 voies, levier à galet unidirectionnel, port Rc1/8, contrôle de limite anti-rebond professionnel

6. Avantages principaux du produit

  6.1 Débit standard moyen grand

     Équipé d'un port universel Rc1/8 et d'un coefficient de débit Cv=0,6, s'adaptant parfaitement aux circuits pneumatiques à débit moyen, réalisant une action synchrone stable des deux cylindres et une liaison fiable de plusieurs actionneurs.

  6.2 Étanchéité élastique à haute stabilité

     Adopte une structure d'étanchéité élastique à noyau de valve en caoutchouc intégrée, avec zéro fuite, maintien de pression stable et vitesse de réponse rapide. Il offre une longue durée de vie et des coûts de maintenance ultra faibles dans des conditions de travail industrielles conventionnelles.

  6.3 Modes de déclenchement à couverture complète

     Les options complètes d'actionneur, notamment les types à rouleau, à piston, à levier à bascule, à bouton et push-pull, couvrent entièrement les scénarios d'application de limite mécanique, de déclenchement automatique, de débogage manuel et de verrouillage de sécurité.

 6.4 Installation flexible diversifiée

     Prend en charge l'installation de supports de pied indépendants et l'installation de clusters intégrés au collecteur. Des ports d'échappement arbitraires peuvent être canalisés pour l'échappement, s'adaptant à la disposition dense des panneaux et à l'espace d'installation limité.

  6.5 Durabilité industrielle à haute fréquence

     Prend en charge un fonctionnement cyclique haute fréquence jusqu'à 300 c.p.m, avec une excellente résistance aux chocs et aux vibrations. Il s'adapte de manière stable au fonctionnement continu à long terme des équipements industriels lourds.

  6.6 Conception extensible du pilote externe

     Le mode de contrôle pilote externe en option permet un contrôle de la source d'air à distance et centralisé, répondant aux exigences correspondantes des circuits principaux à grand débit et des systèmes pneumatiques intégrés automatisés.

7. Scénarios d'application typiques

     • Commande synchrone à double cylindre: Assurer une action coopérative synchrone des doubles cylindres dans les équipements automatisés pour améliorer la cohérence du fonctionnement.

     • Commutation de circuits pneumatiques: Commutation de serrage/desserrage des gabarits et des montages, commutation de station et contrôle directionnel de boucle pneumatique.

     • Déclenchement de limite mécanique: Déclenchement du signal de course sur place et protection par verrouillage mécanique via des actionneurs à levier à galet.

     • Contrôle du fonctionnement manuel: débogage de l'équipement, démarrage/arrêt manuel du jogging et contrôle manuel du panneau via les types bouton et push-pull.

     • Circuit de protection de sécurité: Réarmement d'arrêt d'urgence et protection de verrouillage de porte de sécurité avec actionneurs verrouillables et à tête champignon.

     • Automatisation générale de l'industrie: Contrôle de position haute fréquence et liaison multi-actionneurs pour les équipements d'emballage, d'impression et de fabrication électronique.

8. Comparaison de la sélection des modèles de la série VM

Résumé en une phrase

     La vanne mécanique 5/2 voies série SOLH VZM500 (VZM5) intègrePort standard Rc1/8, débit moyen grand Cv0.6, actionneurs multifonctions de série complète et modes d'installation flexibles, étant le composant de base standard pour les systèmes automatisés de commande synchrone à double cylindre et de commutation de circuits pneumatiques.
