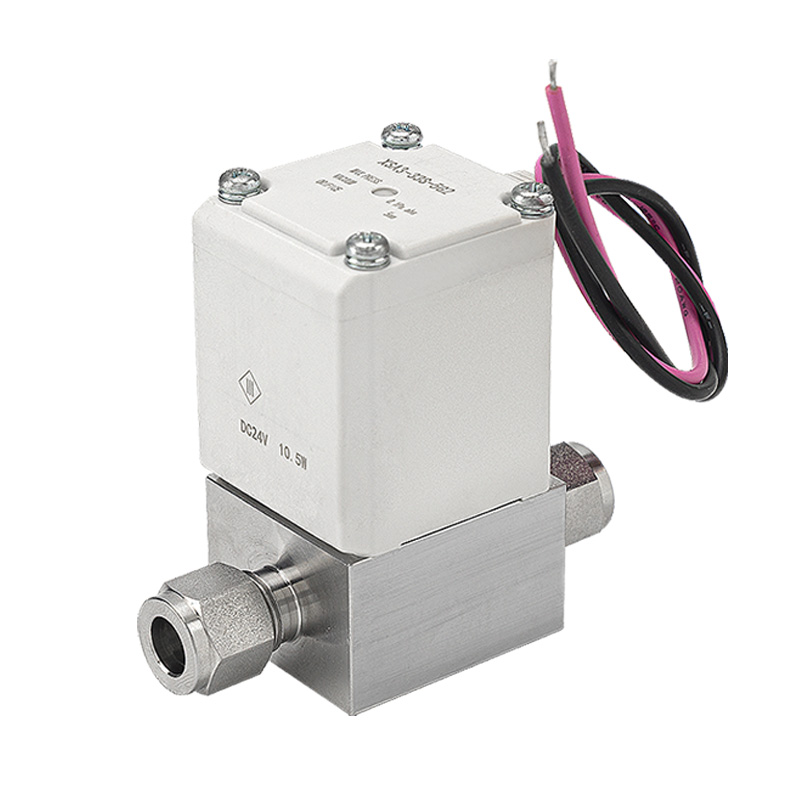

Électrovanne à vide poussé normalement fermée série XSA

Marque:SOLH par Richge Technology

1. Positionnement du produit

     La série SOLH XSA est une électrovanne normalement fermée spécialement conçue pour les circuits à ultra-vide. Il réalise un contrôle marche-arrêt précis des médias d'air et de gaz inertes. Doté d'une tolérance au vide poussé ultime, de fuites ultra-minimales, d'une construction propre anti-contamination et d'une vitesse de réponse rapide, il sert de composant de vide central pour les équipements de traitement de précision, notamment les semi-conducteurs, les panneaux photovoltaïques, les écrans LCD, les machines médicales et de transformation alimentaire.

2. Principales fonctionnalités

- Compatibilité avec le vide ultra poussé

     La pression absolue minimale de fonctionnement atteint 1 × 10⁻⁶ Pa, répondant pleinement aux normes de processus d'ultra-vide pour garantir une rétention de vide stable et une efficacité de pompage rapide des systèmes de vide.

-- Étanchéité supérieure et fuite ultra-faible

     Fuite interne ≤ 1,3×10⁻⁹ Pa·m³/s ; fuite externe ≤ 1,3×10⁻¹¹ Pa·m³/s. Les performances doubles à faible fuite stabilisent le degré de vide du système et éliminent les risques d’échappement de gaz dangereux pour les environnements de travail.

- Structure optimisée propre et faible en particules

     Ressort interne intégré à l'intérieur du corps de la vanne pour réduire la friction des composants mobiles et la génération de particules, correspondant parfaitement aux lignes de production répondant aux exigences strictes de qualité salle blanche.

- Faible consommation d'énergie et contour léger

     Consommation électrique de la bobine réduite jusqu'à 25 % par rapport aux générations précédentes ; poids total réduit de 18 % maximum (minimum 0,41 kg). La conception économe en énergie facilite une intégration compacte dans les châssis d'équipements de précision.

-- Plusieurs options de connexion

     Deux schémas de connexion universels disponibles : raccords à joint facial, raccords à compression à virole 1/4" et 3/8" et filetages internes Rc/NPT, compatibles avec diverses spécifications standard de canalisations sous vide.

- Large plage de tension et diverses bornes électriques

     Couvre les tensions grand public, notamment DC24V, AC110V / AC220V. Plusieurs formes de câblage telles que des bornes à prise rapide, des bornes DIN et des entrées de conduit s'adaptent à tous les systèmes de contrôle automatisés courants.

-- Certification industrielle stable et sûre

     Bobine ignifuge de qualité UL94V-0 ; certifié selon les normes RoHS, CE, CAT.ES140-7B, adapté à un fonctionnement industriel continu et continu à long terme.

3. Tableau complet des spécifications techniques

4. Scénarios d'application typiques

      --Fabrication de semi-conducteurs : injection de gaz dans la chambre de traitement et contrôle marche-arrêt du pipeline sous vide

     -- Lignes de production PV et LCD : pompage en chambre à ultra-vide et boucles de maintien de pression

     -- Matériel médical : Instruments de stérilisation sous vide et circuits sous vide de laboratoire d'analyse

     -- Industrie alimentaire : Machines d'emballage sous vide et de séchage sous vide

     -- Laboratoires de recherche scientifique : dispositifs expérimentaux sous ultra-vide et équipements d'essais en physique des particules

5. Exemples de modèles et directives de sélection

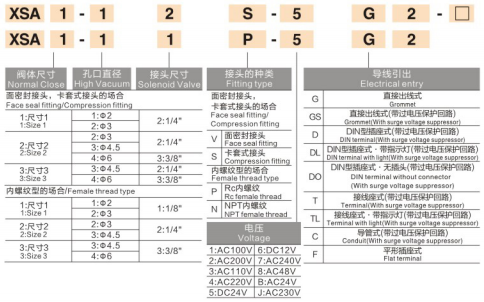

5.1 : Codes de modèles typiques :XSA1-12S-5G2, XSA1-11P-5G2

5.2 Points clés de sélection

      -- Confirmer l'exigence de qualité sous vide : si une performance sous vide ultra poussé de 1 × 10⁻⁶ Pa (abs) est requise

      -- Sélectionnez le type de connexion de pipeline : joint facial, raccord à virole ou filetage interne Rc/NPT

      -- Faites correspondre la tension de la bobine et la borne électrique : série DC24V ou AC ; prise rapide / DIN / câblage de conduit

      -- Confirmer la taille du port : 1/4", 3/8" pour satisfaire la demande de débit du système

Résumé en une phrase

     L'électrovanne à vide poussé normalement fermée SOLH XSA prend en charge un fonctionnement sous vide poussé de 1 × 10⁻⁶ Pa avec des fuites ultra-faibles, une structure interne propre à faibles particules et de multiples connexions interchangeables, agissant comme un composant de commutation fiable pour tous les processus industriels sous vide de précision.
