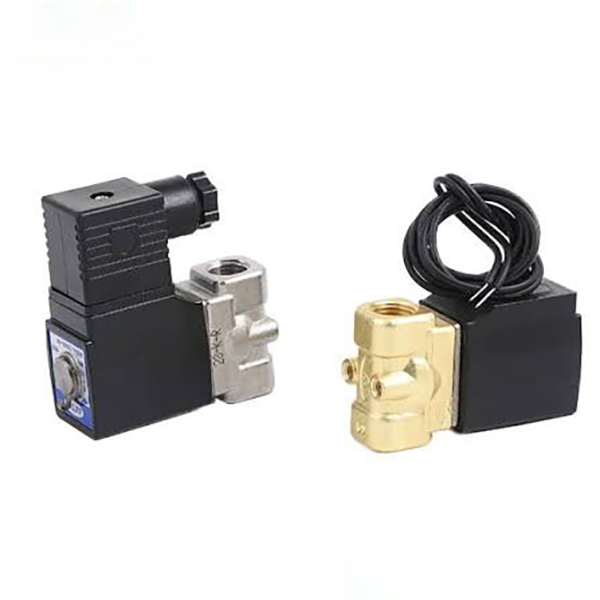

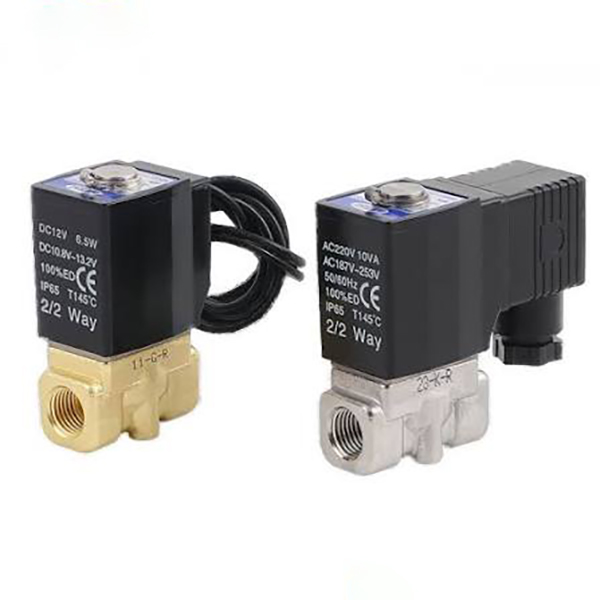

Électrovanne pour fluide 2/2 voies série 2S (à action directe + pilotée)

Marque:SOLH par Richge Technology

Présentation du produit

  1. La série SOLH 2S est constituée d'électrovannes d'arrêt de fluide 2/2 voies normalement fermées, divisées en deux gammes de produits complètes :

     -- Action directe 2S (série à petits orifices 030/050)

     -- Piloté 2S (série à grand orifice 150 ~ 500)

  2. Conçu pour le contrôle automatique marche/arrêt de l'eau propre, de l'air comprimé, de l'huile lubrifiante, du liquide de coupe de refroidissement et des canalisations de liquide faiblement corrosives. Structure intégrée compacte avec étanchéité étanche ; les bobines prennent en charge une alimentation continue à long terme.

     -- Type à action directe : ouverture complète sous une pression différentielle nulle de 0MPa, idéal pour les branches micro-fluides basse pression

     -- Type piloté : grand alésage et capacité de débit élevée pour les canalisations d'alimentation principales avec de grandes tailles de tuyaux

  3. Largement adapté aux circuits de refroidissement des machines-outils, aux lignes de pulvérisation de nettoyage, aux systèmes de vidange des compresseurs d'air, aux équipements de traitement de l'eau, à l'automatisation des fluides d'emballage alimentaire.

Classification complète de deux lignes de produits : NC à action directe VS NC pilotée

 1. 2S à action directe normalement fermé (exemple de modèle : 2S-L030-08)

     -- Principe de fonctionnement :Pas de chambre à air pilote auxiliaire ; La bobine électromagnétique tire directement la tige de l'armature pour ouvrir/fermer le siège de valve. Entièrement ouvert même sous une pression d'eau/air nulle de 0 MPa.

        * Mise hors tension : le ressort appuie sur le joint pour couper complètement le fluide du pipeline ;

        * Mise sous tension : la bobine tire l'armature vers le haut pour ouvrir l'orifice de la vanne pour le passage du fluide.

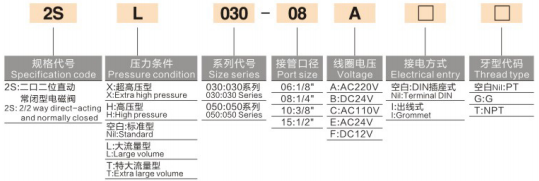

    -- Règle complète de codage du modèle :2S - Suffixe de pression - Série de tailles - Filetage de port - Tension de bobine - Type de câblage - Norme de filetage

        * 2S : électrovanne NF 2/2 voies à action directe

        * Suffixe de niveau de pression : Vierge = Standard / L = Grand débit / T = Très grand débit / H = Haute pression / X = Très haute pression

        * Série de tailles : 030 (mini), 050 (moyen petit)

        * Code de port : 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Code de tension : A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Câblage : Vierge = prise DIN, I = type de fil de câble

        * Filetage : Vierge = filetage conique PT, G = G parallèle BSPP, T = filetage américain NPT

     -- Avantages principaux :

        * Démarrage à pression différentielle nulle, pas de limite de pression de fonctionnement minimale, fonctionnement stable pour les circuits de fluide micro basse pression

        * Corps ultra-compact, angle de montage arbitraire sans restriction de gravité

        * Réponse rapide en millisecondes pour des cycles de commutation marche-arrêt rapides

     -- Scénarios d'application :

       Petit spray d'huile de refroidissement pour machine-outil CNC, micro-spray pour mini machine à laver, micro-coupure air/eau d'équipement 3C, alimentation en eau auxiliaire sous vide, petites canalisations de dérivation (G1/8 ~ G1/2).

  2. Série 2S pilotée normalement fermée

     -- Principe de fonctionnement :Orifice de commande pilote miniature intégré ; s'appuie sur une pression moyenne du pipeline pour soulever le diaphragme/bobine principal. Pression différentielle minimale de 0,05 MPa requise pour une ouverture complète. La bobine contrôle uniquement le petit trou de purge pilote avec une faible consommation d'énergie.

        * Mise hors tension : trou pilote scellé, la pression en amont comprime le joint principal pour fermer le pipeline

        * Mise sous tension : purge de pression de la chambre pilote, la pression moyenne soulève le tiroir principal pour un débit de fluide à volume élevé ; taille maximale de l'orifice jusqu'à Φ50 (G2 pouces)

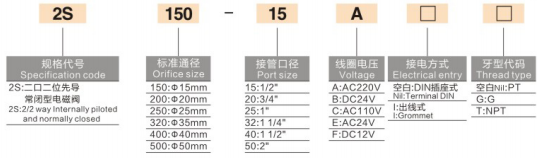

     -- Règle complète de codage du modèle :2S - Taille de l'orifice - Filetage du port - Tension de la bobine - Type de câblage - Norme de filetage

        * 2S : Électrovanne 2/2 voies NF pilotée

        * Taille du cadre de l'orifice : 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50).

        * Code de port : 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Codes de tension/câblage/filetage entièrement compatibles avec les variantes à action directe

    -- Avantages principaux :

        * Grand alésage direct, débit ultra-élevé, chute de pression minimale dans la canalisation pour les conduites d'alimentation en eau/air centralisées sur toute la ligne

        * Une petite bobine de faible puissance entraîne un corps de vanne à grand alésage, une faible génération de chaleur, adaptée à un fonctionnement continu non-stop 24h/24

        * Large canal d'écoulement difficile à obstruer, compatible avec l'eau de refroidissement en circulation industrielle contenant des impuretés mineures en suspension

     --Scénarios d'application :

        Canalisations d'admission/vidange principales du compresseur d'air, circuits d'eau principaux de nettoyage par pulvérisation de grandes chaînes de montage, tuyaux collecteurs de traitement de l'eau en vrac, équipements d'estampage refroidissant les conduites d'huile principales, systèmes d'alimentation en eau industriels robustes.

Caractéristiques universelles du produit partagé (direct + piloté)

  1. Fonction standard normalement fermée (NC) par défaut

     Arrêt automatique en cas de coupure de courant, empêche le débordement et les fuites de liquide lors de l'arrêt de l'équipement pour une sécurité accrue du système.

  2. Plusieurs matériaux de joint optionnels

     -- Caoutchouc nitrile NBR standard : universel pour l'eau, l'air et l'huile lubrifiante

     -- EPDM éthylène-propylène en option : résistant aux acides/alcalis, eau chaude et fluide propre de qualité alimentaire dédié

  3. Bobine durable à haute température et faible puissance

     Bobine d'isolation résistante à la chaleur pour une longue mise sous tension continue, isolation stable anti-brûlure ; options de câblage double (prise DIN/câble) pour une disposition flexible de l'armoire.

  4. Normes multi-filières internationales pour l’exportation

     Cône britannique PT, parallèle G BSP, filetage américain NPT en option, compatible avec l'automatisation nationale et les lignes de production à l'étranger.

  5. Personnalisation à pleine pression

     La série à action directe prend en charge la personnalisation de pression standard/grand débit/haute/extra-haute ; série pilote native évaluée pour une pression de fluide industrielle standard de 0,05 à 1,0 MPa.

  6. Montage universel sans gravité

     Peut être installé verticalement, horizontalement ou inversé, s'adapte à la disposition interne d'une armoire électrique exiguë.

Tableau de spécifications techniques générales unifié

Tableau de comparaison de sélection complète à commande directe et pilotée

Scénarios d'application typiques segmentés

  1. Gamme d'applications NC à action directe

     - Injection d'huile de refroidissement en un seul point et micro-pulvérisation pour petites machines-outils CNC

     -- Alimentation en eau auxiliaire sous vide et mini circuit d'air marche/arrêt pour équipement d'automatisation 3C

     -- Petites machines de nettoyage à ultrasons, boucles de contrôle des micro-fluides de laboratoire

     -- Branche maintenance des équipements, interrupteur eau/gaz monopoint pour petits luminaires

  2.Gamme d'applications CN pilotées

     -- Vidange complète de la machine du compresseur d'air et arrêt de la canalisation d'air principale

     -- Contrôle du circuit d'eau principal pour les équipements de nettoyage par pulvérisation de grandes chaînes de montage

     -- Équipement de traitement de l'eau en vrac et tuyaux collecteurs de refroidissement à circulation à haut débit

     -- Emballage alimentaire, équipement chimique, vanne d'arrêt principale de fluide à grand diamètre

Règles de jugement de sélection de base

     -- Pression statique du pipeline ＜0,05MPa, alimentation intermittente en microfluide → Doit choisir 2S à action directe

     -- Taille du tuyau ≥G1/2, collecteur principal à haut débit, pression eau/air stable à long terme → Sélectionnez 2S piloté

     -- Eau chaude, qualité alimentaire, milieu acide/alcali faible : préciser le joint EPDM lors de la commande

     -- Câblage centralisé à l'intérieur de l'armoire de commande de la machine : donner la priorité au type de câblage à prise DIN

     -- Équipement humide extérieur : Choisissez le type de câble avec presse-étoupe étanche

Solutions complètes de circuits pneumatiques et fluidiques assorties

  1. Petit circuit de dérivation de refroidissement

     -- Unité de service d'air AFC → électrovanne 3/2 série 3V → tube PU → vanne à action directe 2S (contrôle de la boucle d'eau de refroidissement)

  2. Circuit collecteur d'eau principal complet de la machine

     -- Tuyau principal du réservoir d'eau/compresseur d'air → vanne pilote 2S à grand alésage → conduites de dérivation de pulvérisation multi-stations

  3. Circuit d'atelier de fluide antidéflagrant

     -- Unité de traitement de source d'air antidéflagrante → Vanne 3 voies antidéflagrante 50-VPE + vanne pilote 2S à bobine antidéflagrante personnalisée

Résumé en une phrase

     L'électrovanne pour fluide normalement fermée à 2/2 voies de la série SOLH 2S se divise en un modèle à petit orifice à action directe à démarrage sans pression et une variante à grand alésage pilotée à haut débit et à faible puissance, avec des joints NBR/EPDM en option, une compatibilité multi-fils multi-tension, largement utilisée pour le contrôle automatique de l'arrêt de l'eau, de l'air et de l'huile sur les machines-outils, les lignes de lavage, le traitement de l'eau et les équipements d'automatisation de l'emballage alimentaire.
