Vanne de commande pneumatique 3/2 voies série 3A | Valve directionnelle pneumatique externe

Marque : SOLH par Richge Technology

1. Présentation du produit et fonction d'interface principale

     La série SOLH 3A est un produit grand publicVanne de commande directionnelle pneumatique externe 3/2 voies suivant les spécifications standard Airtac. Entraîné uniquement par un signal aérien au lieu d'une bobine électromagnétique, il se spécialise dans le contrôle du mouvement télescopique et du maintien de la pression des vérins à simple effet. Il réalise une logique pneumatique sûre et stable d'admission d'air, de maintien de position et d'échappement, servant de composant de contrôle de sécurité principal pour les systèmes pneumatiques non électriques, les environnements antidéflagrants et les équipements à sécurité intégrée.

  1.1 Définition de l'interface standard à 3 ports

     • Port P: Orifice d'entrée d'air principal pour l'alimentation en air comprimé

     • Un port: Orifice de sortie de travail, directement connecté aux vérins simple effet

     • Port R: Orifice d'échappement pour décompression et réinitialisation rapide

  1.2 Logique de fonctionnement et caractéristiques structurelles

     • Commande pneumatique unique (3A110/210/310/410): Signal aérien pour l'inversion, réinitialisation automatique du ressort après la coupure du signal, conception de réinitialisation de sécurité.

     • Double commande pneumatique (3A120/220/320/420): Commande alternative de double signal d'air, maintient la position actuelle après la coupure d'air avec fonction de verrouillage à mémoire.

     • Structure de base: Structure de type bobine de haute précision, entraînement pneumatique externe, corps en alliage d'aluminium durable, fonctionnement standard sans lubrifiant (lubrification spéciale disponible pour les conditions de travail extrêmes).

2. Règles de codage du modèle standard et modèles communs

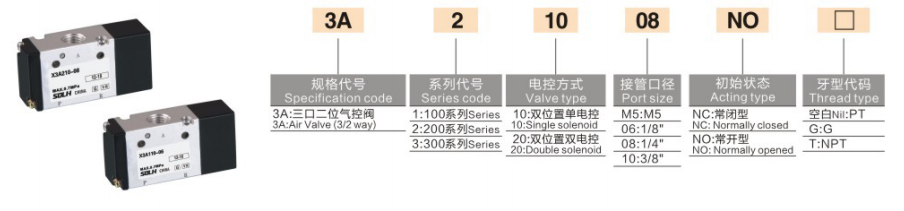

  1. Logique de codage: 3A [Taille de la série] [Type de contrôle] - [Taille du port]

  2. Spécifications du modèle commun et scénarios d'application

3. Paramètres techniques de base

4. Avantages principaux du produit

     • Conception pneumatique antidéflagrante pure: Aucun composant électrique à l'intérieur, entièrement adaptable aux environnements explosifs poussiéreux, humides et inflammables. Il garantit une réinitialisation automatique et la sécurité de l'équipement en cas de panne de source d'air ou d'alimentation, avec une fiabilité opérationnelle ultra-élevée.

     • Adaptabilité du mode de contrôle double: Commande pneumatique unique pour un réarmement et un maintien de la pression en toute sécurité ; double commande pneumatique pour la mémoire de la position de coupure d'air et le verrouillage longue durée, couvrant toutes les logiques de commande conventionnelles des vérins à simple effet.

     • Performances d'étanchéité à haute efficacité: Structure de bobine de précision avec processus de traitement de surface spécial, offrant une faible pression de démarrage, une excellente étanchéité à l'air, une commutation stable et une longue durée de vie.

     • Installation flexible et peu encombrante: Prend en charge l’installation arbitraire multi-angle. Il peut être utilisé indépendamment ou intégré à des bases de collecteur pour former des groupes de vannes modulaires, économisant ainsi efficacement l'espace d'installation de l'équipement.

5. Scénarios d'application typiques

     • Commande de vérin à simple effet: Réalise des actions télescopiques telles que le levage, le serrage et le retournement, avec un vérin s'étendant par prise d'air et se rétractant par rappel à ressort.

     • Système de verrouillage de sécurité de l'équipement: Réinitialise et libère automatiquement la pression en cas de panne de la source d'air ou d'arrêt de l'équipement, évitant ainsi les blocages mécaniques et garantissant la sécurité de la production.

     • Postes de travail à maintien de pression à long terme: Le double mode de contrôle pneumatique maintient la position fixe du cylindre sans alimentation en air continue, adapté aux processus de serrage et de positionnement de longue durée.

Résumé en une phrase

     La série SOLH 3A est une vanne de commande pneumatique externe standard à 3/2 voies avec modes de contrôle d'air simple/double, étanchéité de bobine de précision et corps en alliage d'aluminium. Il s'agit du composant central préféré pour le contrôle sûr de l'inversion et du maintien de la pression des vérins pneumatiques à simple effet.
