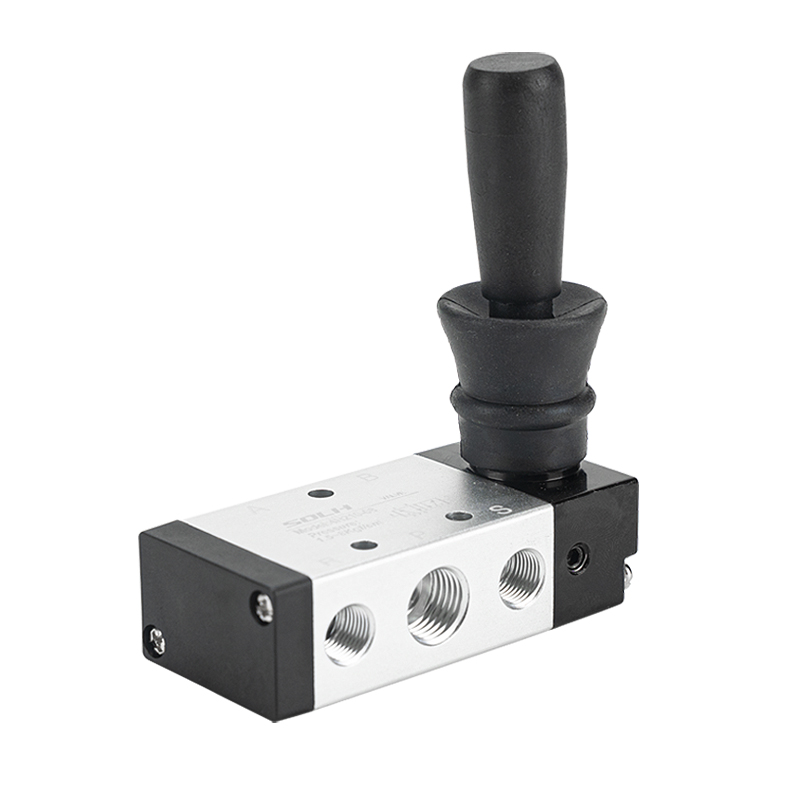

Vanne à levier manuelle 5/2 et 5/3 voies série 4H | Soupape de commande directionnelle manuelle

Marque : SOLH par Richge Technology | Vanne pneumatique à levier manuel 5/2 5/3 voies pour débogage manuel et arrêt de sécurité

1. Présentation du produit et structure de base

     La série SOLH 4H est une norme AirTACVanne de commande directionnelle à levier manuel 5/2 et 5/3 voies, également connu sous le nom de distributeur à tiroir manuel. Il commute les circuits pneumatiques uniquement par actionnement manuel du levier sans signaux de commande électriques ou pneumatiques. Largement utilisé pour le débogage manuel des équipements, l'arrêt de sécurité d'urgence et le contrôle du jogging du cylindre, il présente une structure de bobine de précision et un corps en alliage d'aluminium durable avec deux modes de positionnement de réinitialisation à ressort et de verrouillage à bille en acier. Entièrement interchangeable avec les électrovannes 4 V et les vannes pneumatiques 4 A, c'est un composant de commande manuelle universel pour les systèmes pneumatiques standards.

  1.1 Définition de l'interface standard à 5 ports

     • Port P: Orifice d'entrée d'air comprimé principal

     • Ports de travail A/B: Deux ports de sortie pour connecter des vérins à double effet afin de contrôler les courses d'extension et de rétraction

     • Orifices d'échappement R/S: Orifices d'échappement de décompression, compatibles avec l'installation d'un silencieux standard pour la réduction du bruit

     • Mode de conduite: Fonctionnement à bascule à levier manuel droit

     • Caractéristique structurelle: Type de bobine de haute précision, corps en alliage d'aluminium à haute résistance, réinitialisation à ressort/structure de positionnement à bille en acier pour un fonctionnement stable

2. Vanne à levier manuelle 5/2 voies (deux positions)

  2.1 Type de réinitialisation manuelle à ressort (4H210/310/410)

     • Principe de fonctionnement: Actionner le levier pour inverser le circuit d'air ; le levier se réinitialise automatiquement par la force du ressort après avoir relâché les mains.

     • Caractéristiques principales: Réinitialisation instantanée avec déverrouillage manuel, excellentes performances anti-erreur de fonctionnement et sécurité de fonctionnement élevée.

     • Modèle typique: 4H210-08 (port G1/4, vanne manuelle à réarmement par ressort 5/2 voies)

  2.2 Type à verrouillage manuel (4H210L/310L)

     • Principe de fonctionnement: Equipé d'une structure autobloquante à levier. La vanne maintient la position inversée après le basculement et nécessite une réinitialisation manuelle pour revenir.

     • Caractéristiques principales: Positionnement stable et maintien de la position à long terme, empêchant efficacement tout contact accidentel et tout mauvais fonctionnement, adapté aux conditions de travail de longue durée.

     • Modèle typique: 4H210L-08 (port G1/4, vanne manuelle à verrouillage 5/2 voies)

3. Vanne à levier manuelle 5/3 voies (trois positions)

  Les vannes manuelles 5/3 voies série 4H230/330/430 adoptent une conception de positionnement à bille en acier à double stabilité, avec trois fonctions professionnelles de position médiane pour répondre aux exigences avancées de contrôle pneumatique.

     • Centre fermé (type C): Fully closed at middle position. Réalise le verrouillage des cylindres, le maintien de la pression et la protection antichute pour les stations suspendues et verticales.Modèle typique: 4H230C-08

     • Centre d'échappement (type E): Les ports de travail A/B communiquent avec les ports d'échappement en position médiane. Le système libère complètement la pression, permettant le flottement libre du cylindre, le débogage manuel de l'équipement et la protection de sécurité.Modèle typique: 4H230E-08

     • Centre de pression (type P): L'entrée d'air P communique avec les ports A/B en position médiane, convertissant le cylindre à double effet en sortie à simple effet pour un serrage synchrone et un contrôle de l'équilibre des forces.Modèle typique: 4H230P-08

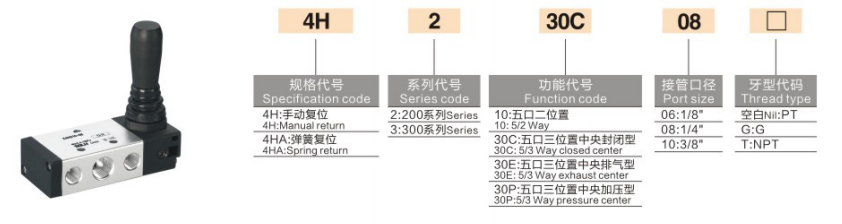

4. Règles de codage du modèle standard et modèles communs

 1. Logique de codage: 4H [Code taille] [Code fonction] - [Taille du port]

  2. Généraliser les modèles communs

     • 4H210-08: Réarmement à ressort 5/2 voies, vanne manuelle universelle à port G1/4

     • 4H210L-08: Type de maintien de position à long terme autobloquant à 5/2 voies

     • 4H230C-08: Modèle à centre fermé 5/3 voies, maintien de la pression du cylindre et verrouillage

     • 4H310-10: Réarmement à ressort 5/2 voies, vanne de régulation manuelle grand débit G3/8

5. Paramètres techniques de base universels

6. Avantages principaux du produit

     • Performance de sécurité antidéflagrante manuelle pure: Aucun composant électrique ni alimentation électrique requis, aucun risque d'étincelle. Parfaitement adapté au débogage des équipements, au fonctionnement d'arrêt d'urgence et au contrôle manuel dans des environnements inflammables, explosifs et poussiéreux.

     • Modes de positionnement doubles pour des scénarios complets: Type de réinitialisation à ressort pour une réinitialisation de sécurité instantanée et une anti-erreur de fonctionnement ; type de verrouillage pour un maintien de position stable à long terme, couvrant les conditions de jogging de courte durée et de travail de longue durée.

     • Fonctions centrales polyvalentes à trois positions: Équipé de trois modes intermédiaires C/E/P pour réaliser le verrouillage et le maintien de la pression du cylindre, le soulagement de la pression de sécurité du système et le contrôle de l'équilibre de serrage synchrone.

     • Installation flexible et universelle: Prend en charge le montage sur panneau et le montage sur base avec une installation fixe multi-angle. Entièrement universel et interchangeable avec les vannes de régulation électriques 4 V et les vannes de régulation pneumatiques 4 A dans les dimensions d'installation.

     • Fonctionnement stable et durable: L'adaptation précise des bobines et la structure de positionnement de la bille en acier garantissent une sensation de main claire, une inversion nette, une faible friction et une longue durée de vie.

7. Scénarios d'application typiques

     • Débogage manuel, fonctionnement par jogging et contrôle de sécurité de maintenance des vérins à double effet

     • Circuits pneumatiques de verrouillage des portes de sécurité et d'arrêt d'urgence, commande manuelle pour zones antidéflagrantes

     • Commande d'inversion manuelle pour les équipements non électriques et les lignes de production automatisées

     • Remplacement et débogage sur site des vannes électromagnétiques 4 V et des vannes pneumatiques 4 A pour une commutation flexible des modes de contrôle électrique/pneumatique/manuel

Résumé en une phrase

     La série SOLH 4H est une vanne à levier manuelle universelle à 5/2 et 5/3 voies avec double positionnement de réinitialisation/verrouillage et trois fonctions centrales C/E/P. Dotée d'un fonctionnement de sécurité manuel pur et d'une interchangeabilité totale 4 V/4 A, il s'agit de la vanne manuelle standard pour le débogage manuel du système pneumatique et le contrôle d'arrêt d'urgence de sécurité.
