Électrovanne série 5V | Vanne de commande pneumatique haute fréquence et faible puissance, 5/2 et 5/3 voies

Marque : SOLH par Richge Technology | Remplacement entièrement compatible pour l'électrovanne haut de gamme AirTAC série 5V

1. Présentation du produit

     La série SOLH 5V est une électrovanne directionnelle pneumatique haut de gamme à 5 ports entièrement interchangeable avec la série 5V d'origine AirTAC. Il couvre5/2 voies deux positions et5/3 voies trois positions types fonctionnels. Adoptant une structure coulissante de bobine avancée avec une conception de bobine à faible consommation d'énergie, il présente une durée de vie ultra longue, une commutation haute fréquence stable et un faible taux de défaillance. Avec une structure d'échappement pilote interne et un indice de protection IP65, il est convivial pour nettoyer les environnements de travail tels que l'électronique, l'alimentation et les traitements médicaux. Utilisée professionnellement pour le contrôle alternatif des vérins à double effet, c'est la vanne de régulation à noyau préférée pour les systèmes pneumatiques automatisés de haut niveau.

  1.1 Définition du port principal et des fonctions

     • Configuration à 5 ports: P (entrée d'air principale), A/B (doubles sorties de travail), R/S (doubles orifices d'échappement indépendants)

     • 5/2 voies à deux positions: Fonction d'inversion unidirectionnelle, complète le contrôle du cycle d'extension et de rétraction du cylindre

     • 5/3 voies à trois positions: Équipé d'une position neutre centrale, d'un maintien de l'arrêt du cylindre, de fonctions de maintien de la pression et de réinitialisation complète de l'échappement.

     • Application principale: Spécialisé pour le contrôle des opérations alternatives à course complète de tous les vérins pneumatiques à double effet

2. Classification des produits de base et logique fonctionnelle

  2.1 Électrovanne à deux points 5/2 voies

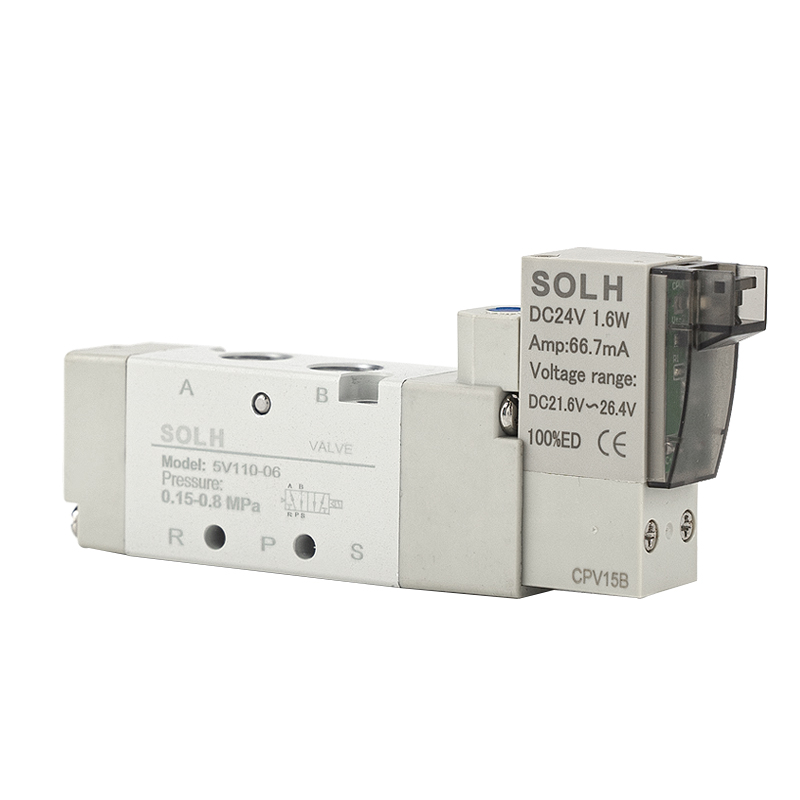

     • Commande électrique unique (5V110/210/310): Électrifié pour la commutation directionnelle, réinitialisation automatique du ressort de mise hors tension, adapté à la commande de jogging alternative conventionnelle

     • Double commande électrique (5V120/220/320): Électrifié pour compléter l'action d'inversion, mémoire d'état de mise hors tension et auto-maintien, adapté aux conditions de travail de verrouillage de position de longue durée

  2.2 Électrovanne trois points 5/3 voies (double commande électrique)

     Trois fonctions neutres centrales en option pour répondre aux diverses exigences des processus sur site :

     • 30C (Central Fermé): Port P en position centrale fermé, les ports A/B communiquent avec les ports d'échappement R/S, réalisant l'arrêt du cylindre et le maintien de la pression à n'importe quelle position de course.

     • 30E (échappement central): Port P en position centrale fermé, ports doubles A/B complètement épuisés, le cylindre se réinitialise rapidement sans pression résiduelle

     • 30P (maintien de la pression centrale): Le port P en position centrale communique avec les ports A/B, les ports d'échappement R/S fermés, maintenant la pression du pipeline du système de manière stable.

3. Modèles grand public, paramètres de calibre et de débit

4. Paramètres techniques de base

5. Interprétation rapide du codage du modèle

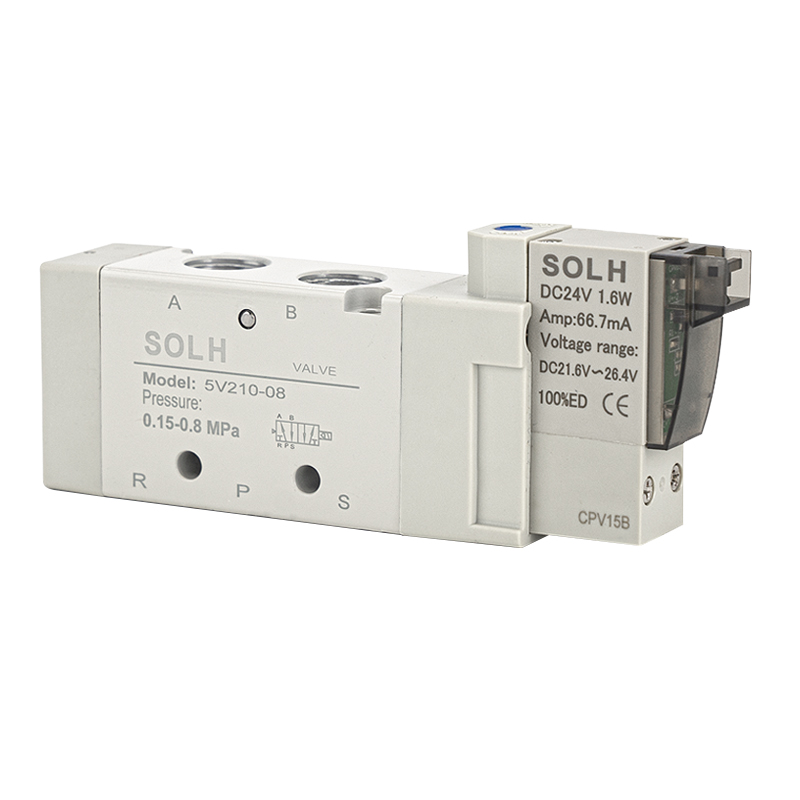

     Prenant 5V210-08 DC24V comme exemple standard

     • 5V: Code série pour électrovanne pneumatique 5 voies 2/3 positions

     • 2: Spécification de la série 200, correspondant au calibre grand public G1/8 et G1/4

     • 10: Type à commande électrique unique à 2 positions ;20 = type à double commande électrique ;30C/E/P = type fonctionnel central à 3 positions

     • 08: Calibre d'interface G1/4 ;06 = G1/8 ;M5 = filetage micro M5

     • DC24V: Tension nominale ;B signifie DC24V,A signifie AC220V, plusieurs options de tension disponibles

6. Avantages principaux du produit

     • Faible consommation et durée de vie ultra longue: La bobine d'économie d'énergie de faible puissance de 0,9 W réduit la consommation d'énergie de fonctionnement à long terme. Adoptant une structure d'étanchéité de bobine de haute précision avec une faible résistance au frottement, il prend en charge plus de 30 millions de cycles de commutation stables et minimise la fréquence de maintenance ultérieure.

     • Réponse haute fréquence ultra-rapide: La conception optimisée du passage d'air interne atteint un temps de réponse de commutation de 0,05 seconde, s'adaptant parfaitement aux exigences d'action cyclique à haute fréquence des lignes de production automatisées.

     • Adaptabilité à un environnement propre: La structure d'échappement pilote interne centralisée intégrée évite la pollution externe par débordement de pétrole et de gaz, répondant pleinement aux normes de production sans poussière et propre des industries électronique, alimentaire et médicale.

     • Forte intégration et débogage pratique: Prise en charge de l'installation intégrée du groupe de vannes du collecteur pour économiser de l'espace dans l'équipement. Équipé d'un bouton manuel sur le corps de la vanne, facilitant le débogage d'une seule vanne et le fonctionnement d'essai de l'équipement.

     • Performance stable et résistante aux intempéries: Large plage d'adaptation de température et indice d'étanchéité à la poussière et à l'eau IP65, fonctionnement stable dans des environnements industriels complexes intérieurs et extérieurs.

7. Scénarios d'application typiques

     • Contrôle alternatif du vérin à double effet: Largement utilisé pour la manipulation automatique, la poussée de matériaux, le serrage de luminaires, le positionnement rotatif et d'autres actions pneumatiques alternatives.

     • Lignes de production automatisées de haut niveau: Appliqué aux lignes de soudage automobiles, au scellage et à la découpe d'emballages, au montage électronique en surface, au remplissage alimentaire et à d'autres équipements d'automatisation de précision.

     • Conditions de travail haute fréquence et propres: Type de vanne préféré pour les scénarios industriels nécessitant une inversion fréquente, une pollution nulle et un fonctionnement continu stable à long terme.

8. Distinction de sélection : électrovanne série 5 V et série 4 V

Résumé en une phrase

     La série SOLH 5V est une électrovanne pneumatique 5/2 et 5/3 voies haut de gamme avec une faible consommation d'énergie, une durée de vie ultra longue et des performances de commutation haute fréquence rapides. Dotée d'un échappement interne propre et d'une conception étanche et anti-poussière IP65, il s'agit de la vanne de régulation à noyau optimale pour les cylindres à double effet et les systèmes pneumatiques automatisés propres de haute qualité, entièrement compatible avec la série originale 5V d'AirTAC.
