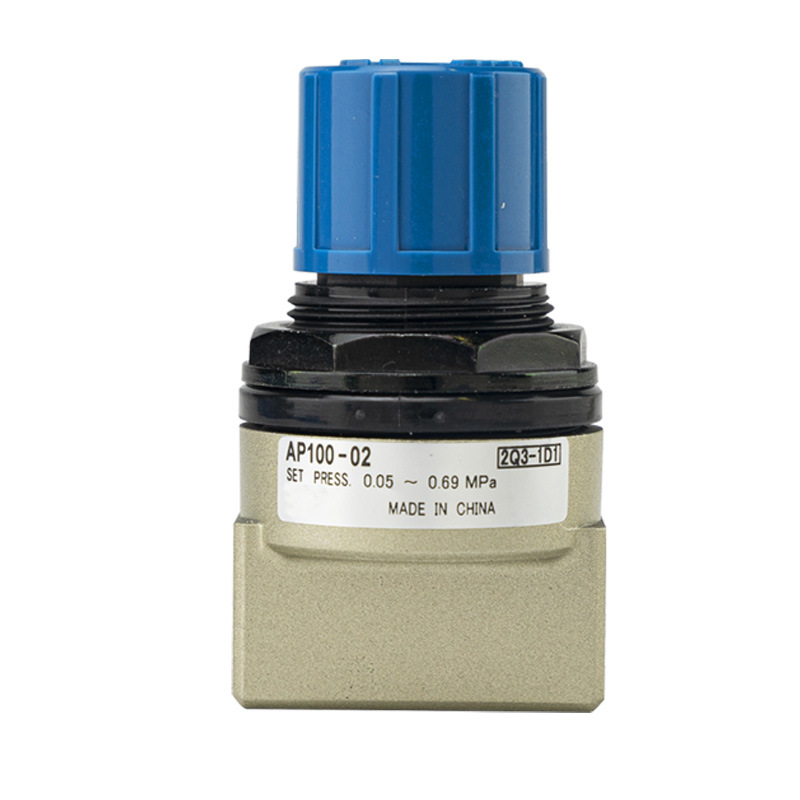

Soupape de surpression compacte série AP100

Marque:SOLH par Richge Technology (睿其格科技)

Positionnement du produit

     La série AP100 est une soupape de décharge compacte à ressort à action directe pour les circuits pneumatiques miniatures. Il évacue automatiquement l'excès d'air pour stabiliser la pression du système une fois que la pression dépasse la valeur prédéfinie. Doté d'une taille mini et d'un réglage facile de la pression, il sert de protection contre les surpressions et de composant de contrôle de pression limite supérieure pour les équipements pneumatiques compacts.

Structure et principe de fonctionnement

     --Structure : conception de secours à ressort de rappel à action directe sans commande pilote

     --Logique de fonctionnement État fermé : pression du système inférieure à la valeur définie État ouvert : la pression du système atteint ou dépasse la valeur définie, l'air s'échappe à l'état ambiant. État de réinitialisation : la vanne se referme lorsque la pression tombe en dessous du seuil prédéfini.

     --Assemblage mécanique simple composé d'un bouton de réglage, d'un ressort et d'une bobine

     --Rappel : Non certifié comme soupape de sécurité standard JIS, uniquement pour la régulation de pression et le contrôle de surpression du circuit

Principales fonctionnalités

1. Unité unique ultra-compacte et légère

     Dimension hors tout 69×40 mm, poids net seulement 0,12 kg. La conception indépendante à corps unique prend en charge une installation directe, parfaitement adaptée aux configurations d'équipement étroites et intégrées.

2. Bouton de réglage verrouillable sans outil

     Le bouton supérieur bleu permet un réglage direct de la pression sans outils supplémentaires. La structure de verrouillage empêche tout changement de pression involontaire causé par des vibrations ou un mauvais fonctionnement pour un fonctionnement stable à long terme.

3. Deux plages de pression réglables et un débit de décharge élevé

     Plage de réglage du modèle standard : 0,05 à 0,69 MPa Version X201 basse pression : 0,02 à 0,2 MPa La pression de service maximale autorisée atteint 1,0 MPa ; le grand canal d'écoulement interne assure une libération rapide de la pression.

4. Options de filetage diversifiées et montage flexible

     Tailles de ports disponibles : 1/8" (01), 1/4" (02) Normes de filetage personnalisables : filetage Rc, NPT, G Deux méthodes d'installation : montage fileté direct ou fixation par support Un marquage clair IN/OUT assure une installation à flux d'air unidirectionnel.

5. Longue durée de vie résistante à la corrosion et stable

     Corps de vanne en alliage d'aluminium moulé sous pression avec une large tolérance de température de -5 ℃ à +60 ℃. Conçu pour l'air comprimé sec, son fonctionnement sans lubrification réduit les coûts de maintenance.

Tableau des spécifications techniques

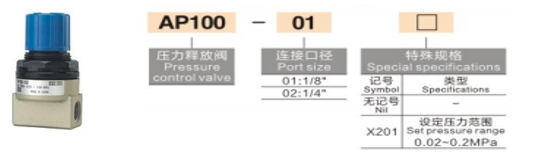

Définition du code modèle

Exemple : AP100-02-B-N

     --AP100 : série de base de produits

     --01 / 02 : Dimension du port correspondant

     --B : équipé d'un support de montage ; vide = sans support

     --N : filetage NPT ; vierge = filetage Rc standard ; F = filetage G

     --Suffixe X201 : version réglage basse pression

Scénarios d'application typiques

     Tampon de cylindre et absorption des chocs en position finale Protection contre la surpression pour les régulateurs de pression en aval Gabarits compacts et petits équipements d'automatisation pour les industries 3C, électroniques et médicales Verrouillage de la limite de pression supérieure pour les circuits d'air pneumatiques généraux Tests en laboratoire et pipelines expérimentaux nécessitant une limite supérieure de pression constante.

Résumé en une phrase

     La soupape de décharge compacte indépendante AP100 intègre un bouton de réglage verrouillable, une plage réglable de 0,05 à 0,69 MPa et une structure de montage direct, ce qui constitue la solution optimale pour le contrôle de la limite de pression supérieure des systèmes pneumatiques miniatures.
