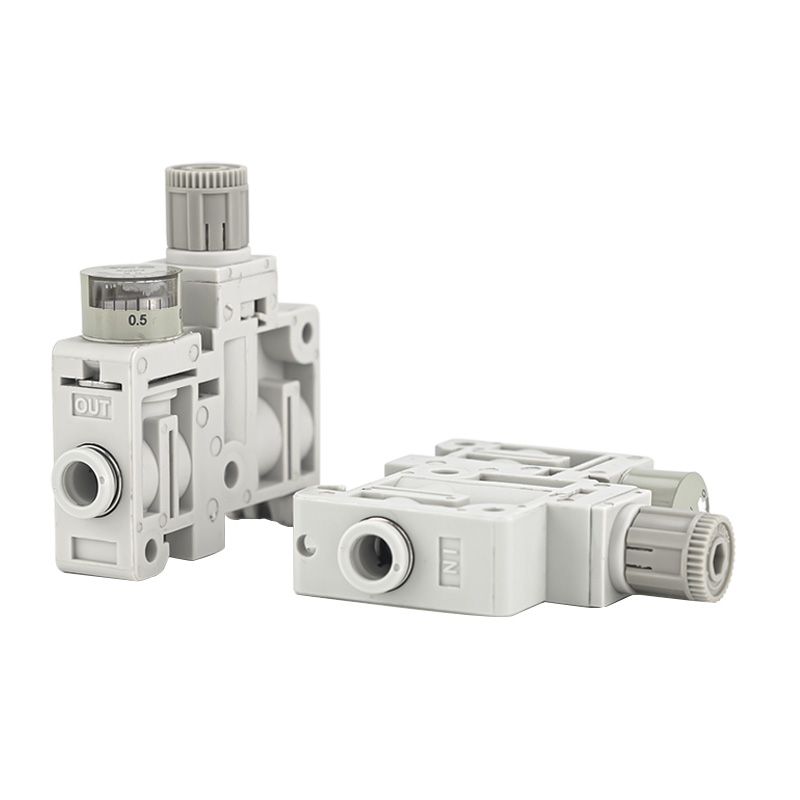

Régulateur de pression ultra-compact série ARM5 (ARM5S)

Marque:SOLH par Richge Technology

Positionnement du produit

     Le modèle de régulateur unique ARM5 ARM5S est un régulateur de pression à piston ultra-étroit de 14 mm à action directe avec fonction de flux inverse standard intégrée. Il présente des dimensions minuscules, une installation indépendante unique en option ou un assemblage de collecteurs empilés, des connecteurs instantanés intégrés et un réglage de pression de haute précision. Ce mini régulateur est personnalisé pour les circuits pneumatiques miniatures avec des exigences strictes de limitation d'espace.

Structure et principe de fonctionnement

     · Construction à piston à action directe ; version avec relief en standard, version sans relief en option

     · La conception standard à flux inversé permet le reflux de l'orifice de sortie à l'orifice d'entrée.

     · Raccords instantanés intégrés disponibles en types droits et coudés pour tubes φ4, φ6, 5/32" et 1/4"

     · Deux solutions de montage : montage direct sur panneau et montage sur rail DIN

     · Corps ultra-léger ne pesant que 33 grammes

Principales fonctionnalités

     1. Boîtier étroit ultra-compact de 14 mmLa largeur du corps n'est que de 14 mm, avec un volume réduit à 1/7 des régulateurs standard AR20 conventionnels. Il s'intègre parfaitement dans les machines embarquées, les panneaux de commande et les petits gabarits compacts.

     2. Pression réglable de haute précisionLa plage de pression réglable couvre 0,05 à 0,7 MPa. Le modèle à soulagement standard libère automatiquement l'excès de pression pour une sortie stable ; Le modèle sans relief en option offre des performances supérieures de rétention de pression.

     3. Fonction de flux inverse standard intégréeLe canal interne s'ouvre automatiquement une fois que la pression de sortie dépasse la pression d'entrée. Il peut être directement installé en aval des électrovannes pour simplifier l’agencement global du circuit d’air.

     4. Connecteurs flexibles et modes de montage multiples. Les raccords droits et coudés sont interchangeables pour les ports d'entrée et de sortie. Le régulateur prend en charge la fixation directe et l'empilage sur rail DIN, avec un manomètre latéral en option évalué à 0,8 MPa.

     5. Résistant à la Corrosion et longue durée de vieLe boîtier combiné en résine et en alliage d'aluminium résiste à la corrosion. La température ambiante applicable varie de -5℃ à +60℃. Un fonctionnement sans lubrification garantit des performances de cyclisme stables à long terme.

Tableau des spécifications techniques

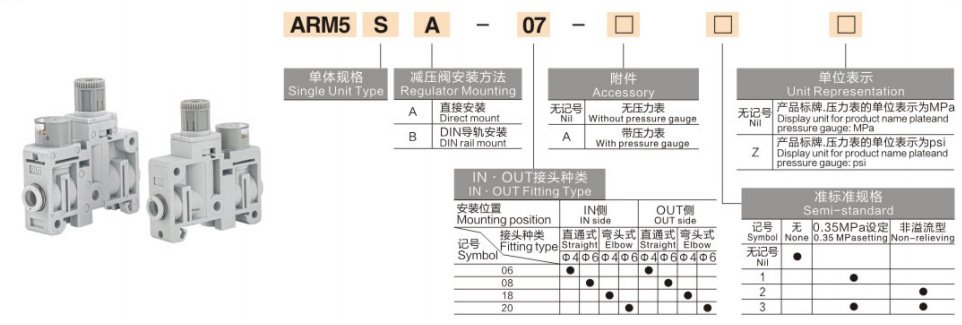

Explication du code modèle

Exemple : ARM5SA-07-A

     · ARM5S : organe de régulation unique et indépendant

     · A : montage sur rail DIN ; B : Montage direct sur panneau

     · 07 : Configuration du raccord (IN droite + OUT droite pour tube φ6)

     · A : Équipé d'un manomètre latéral ; vide = sans jauge

Scénarios d'application typiques

     Équipement d'automatisation miniature et gabarits de précision pour l'électronique 3C, les dispositifs médicaux et les petits robots Dispositions d'équipement avec un espace d'installation extrêmement limité Contrôle de précision du micro-débit : soufflage d'air, aspiration sous vide, distribution de fluide et actionnement de positionnement Systèmes d'empilage de collecteurs multi-circuits, prenant en charge jusqu'à 10 stations connectées Installation en série derrière des électrovannes utilisant la caractéristique de flux inverse

Résumé en une phrase

     Le mini régulateur de pression ARM5S est doté d'une structure de piston ultra-étroite de 14 mm, d'une conception à flux inversé standard, de raccords enfichables intégrés, d'un montage simple/collecteur et d'un corps léger de seulement 33 g, servant de solution préférée pour le contrôle de pression pneumatique de micro-précision. Titre méta et méta description Titre méta : Mini régulateur de pression ultra compact ARM5S 14 mm | Richge Technology Meta Description : Régulateur pneumatique miniature Richge ARM5S avec flux inverse standard, montage sur collecteur sur rail DIN, conception légère de 33 g pour les petits circuits d'automatisation de précision.
