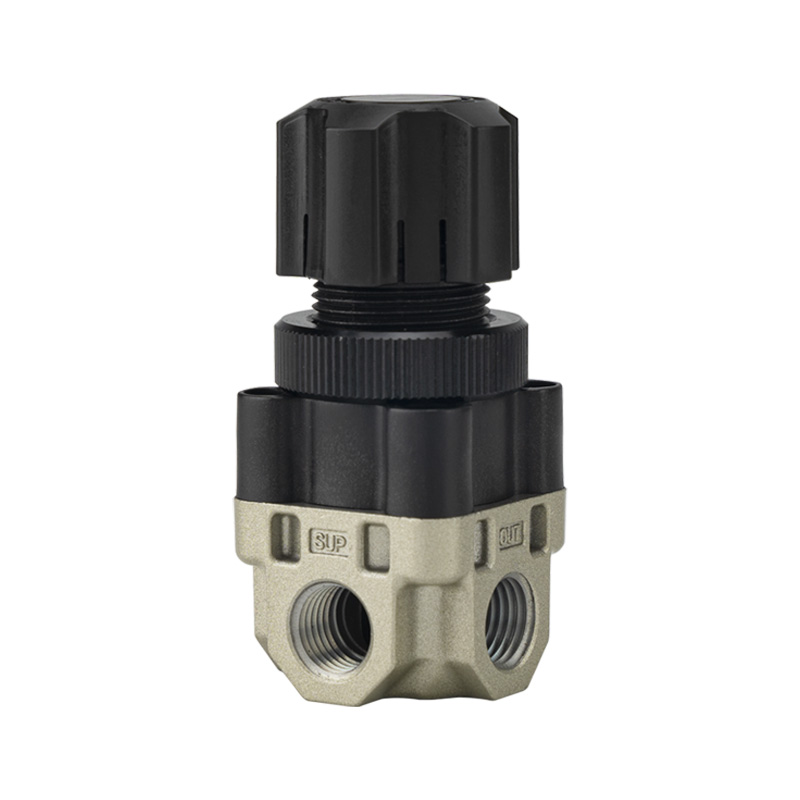

Régulateur de pression compact série ARX

Marque:SOLH par Richge Technology (睿其格科技)

Positionnement du produit

     La série ARX, dominée par le modèle ARX20, est un mini régulateur de décharge à piston prenant en charge une pression d'entrée maximale de 2,0 MPa. Destiné aux équipements compacts avec alimentation en air haute pression et scénarios de réglage précis à faible débit, il intègre une dimension minuscule, une purge d'air continue nulle, une grande capacité de débit et une disposition de tuyauterie flexible multiport.

Structure et principe de fonctionnement

     --Structure de piston à action directe avec fonction de soulagement intégrée

     --La ​​pression de service d'entrée maximale atteint 2,0 MPa, dépassant la limite de 1,0 MPa des régulateurs AR ordinaires

     --Zéro consommation d'air stable sans purge d'air permanente

     --Une entrée d'alimentation associée à trois ports de sortie indépendants pour une tuyauterie diversifiée

     --Dimension globale miniature : largeur 35 mm, longueur 80 mm, poids net seulement 110 g

Principales fonctionnalités

1. Résistance élevée à la pression d’entrée (avantage principal)

     Pression de service maximale : 2,0 MPa ; pression d'épreuve : 3,0 MPa. Deux versions de pression réglable sont disponibles : ARX20 pour une large plage de 0,05 à 0,85 MPa, ARX21 pour un contrôle précis de basse pression de 0,05 à 0,30 MPa.

2. Corps ultra-compact et léger

    Taille globale 35 mm × 80 mm, poids de seulement 110 g, parfaitement intégré dans des espaces d'installation étroits et un équipement d'automatisation intégré.

3. Zéro perte d’air et débit de sortie élevé

     Aucune consommation d’air continue pour des performances d’économie d’énergie exceptionnelles. Sa capacité de débit double celle des régulateurs ordinaires de la même classe de taille.

4. Ports à triple sortie pour une disposition flexible

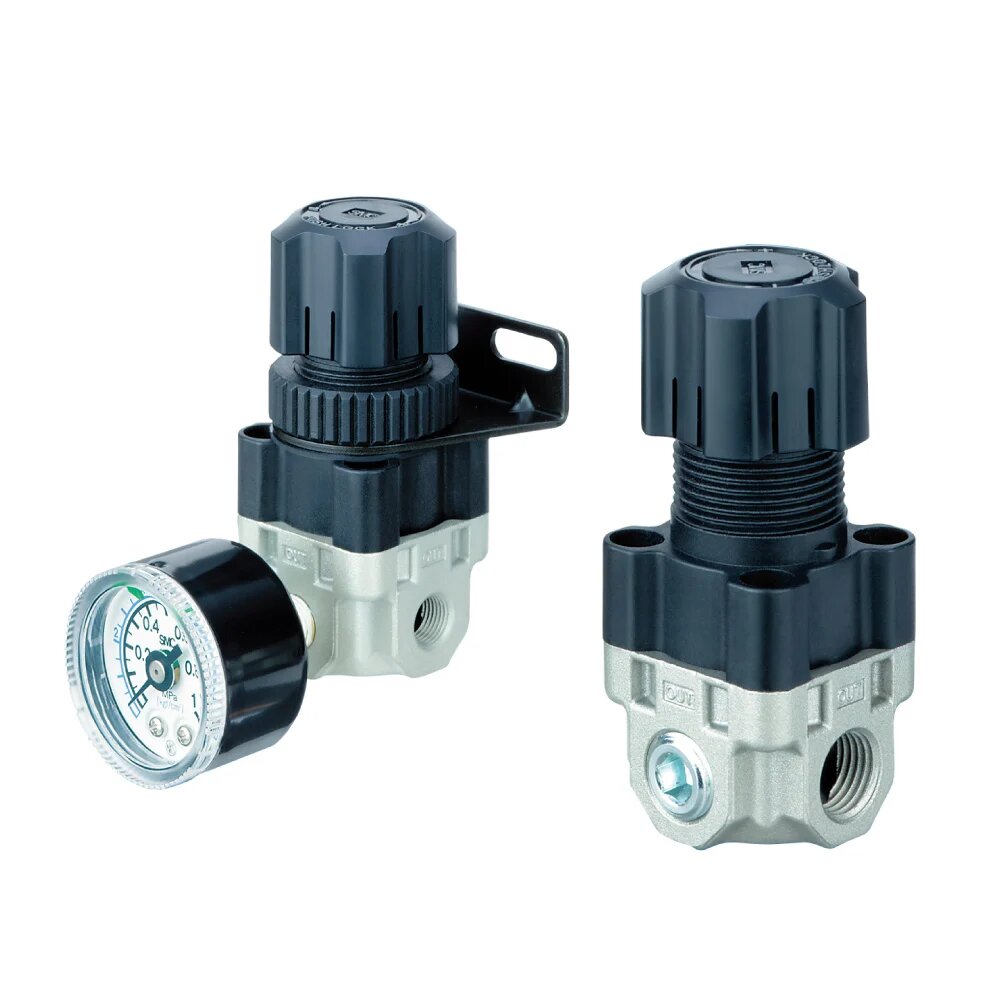

     Trois ports de sortie prennent en charge la distribution de gaz multicanal, l'installation d'un manomètre ou la fermeture d'un bouchon vierge. Le port de calibre Rc1/8 est réservé et le support de montage en option permet une installation multidirectionnelle.

5. Fonctionnement stable et sans entretien

     Plage de température applicable : -5 ℃ ~ +60 ℃. Le soulagement automatique libère l'excès de pression pour la protection du circuit. La structure interne sans lubrification réduit la charge de travail de maintenance quotidienne.

Tableau des spécifications techniques

Explication du code modèle

Exemple : ARX20-01GB

     --ARX : Code de série de produits

     --20 : Plage de pression standard ; 21 : Plage basse pression

     --01 : Taille du port 1/4"

     --G = filetage G / N = filetage Rc / F = filetage NPT

     --B : équipé d'un support de montage ; P : Type de montage sur panneau

     --Suffixe G : livré avec un manomètre assorti

Scénarios d'application typiques

     Petits compresseurs d'air haute pression de 2,0 MPa Équipement de soufflage d'air et de distribution de fluide de précision Machines d'automatisation pneumatique compactes intégrées Circuits de test d'air à haute pression Instruments d'analyse de laboratoire, nécessitant une fuite nulle et une sortie de pression stable.

Résumé en une phrase

     Le régulateur à piston compact ARX prend en charge une pression d'entrée élevée de 2,0 MPa avec une consommation d'air nulle, des ports de sortie triples et un débit élargi, constituant la solution optimale pour le contrôle de pression pneumatique à faible débit et haute pression de petite taille.
