Marque : SOLH par Richge Technology

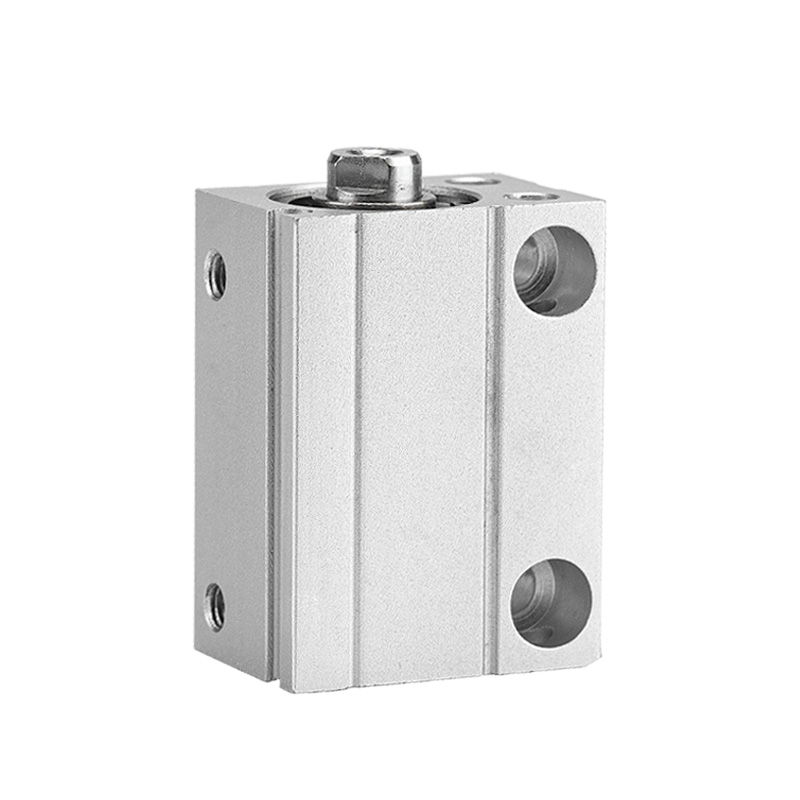

Le cylindre à montage libre ultra-mini de la série SOLH CDUJB est conçu pour les équipements avec un espace d'installation limité. Par rapport à la série CU standard, longueur totale réduite de 64 % et volume réduit de 70 %. Le corps carré compact permet un montage direct multi-surfaces sans supports. CDUJB équipé d'un aimant intégré pour la détection de position. Largement adopté dans l'électronique 3C, les instruments médicaux et l'automatisation de précision des semi-conducteurs.
|
Modèle |
Caractéristiques |
Application |
| CUJB |
Sans anneau magnétique, pas de montage de capteur |
Charge micro légère à faible coût sans retour de position |
| CDUJB |
Aimant intégré, compatible avec les commutateurs CMSH/DMSH, D-M9BV |
Automatisme nécessitant un signal de position de course |
| CDUJS |
Version épurée, matériau sans cuivre |
Dispositif médical, salle blanche pour semi-conducteurs |
-- Corps carré super compact, adapté à une disposition dense et à un gabarit intégré ;
-- Trous de montage multi-côtés sur la face inférieure, latérale et d'extrémité, à installer dans n'importe quelle orientation ;
-- Aimant intégré (CDUJB), deux emplacements pour capteurs pour détecter la position d'extension/rétraction ;
-- Plaque de blindage magnétique MU-S025 en option pour éviter les interférences mutuelles pour les cylindres étroitement disposés ;
-- Coussin d'extrémité en caoutchouc en option pour réduire l'impact des petites pièces ;
-- La conception CDUJS sans cuivre évite les précipitations de métal pour un environnement propre.

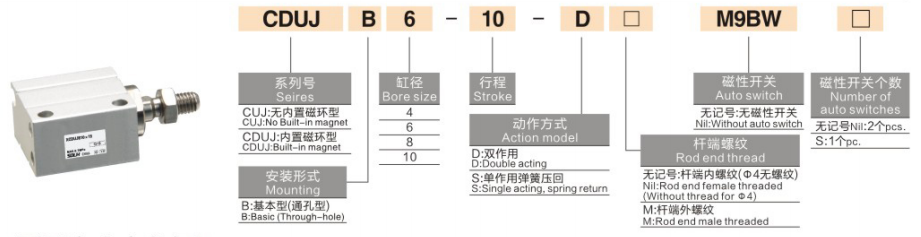

1. Exemple : CDUJB8×15D-M
-- CDUJB : Code de série (C = aimant intégré ; CUJB = non-aimant)
-- 8 : Alésage (mm) : 4,6,8,10,12,16,20
-- 15 : Longueur de course (mm)
-- D : Double effet ; S : rappel par ressort simple effet
-- M : tige filetée externe ; Aucune marque = filetage interne ; φ4/φ6 sans filetage de tige
|
Paramètre |
Spécification |
| Taille d'alésage |
4,6,8,10,12,16,20mm |
| Course standard |
4/6/8/10 : 4 ~ 30 mm ; 12/16 : 5 ~ 30 mm ; 20 : 5 ~ 50 mm |
| Type d'acteur |
Double effet (principal), simple effet, rappel par ressort |
| Pression de fonctionnement |
Double effet :0,15~0,7MPa (φ4/φ6) ;0,1~0,7MPa (≥φ8) ; Simple effet : 0,35 ~ 0,7 MPa (φ4) |
| Pression de preuve |
1,0 MPa |
| Plage de température |
Non magnétique : -10 ~ 70 ℃ ; Version aimantée : -10~60℃ |
| Vitesse des pistons |
50~500 mm/s |
| Coussin |
Pas de coussin/tampon en caoutchouc en option |
| Filetage du port |
M3 × 0,5 (φ4/φ6) ; M5×0,8 (φ8/φ10) |
| Lubrification |
Fonctionnement sans huile |
| Tolérance aux accidents vasculaires cérébraux |
±0,5 mm |
|
Alésage (mm) |
Superficie (mm²) |
0,2MPa |
0,4MPa |
0,6MPa |
0,7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Applications typiques
- Micro gabarit électronique 3C, transport de puces, insertion de connecteurs ;
-- Traitement des échantillons d'équipement médical, mécanisme de micro-poussée ;
-- Positionnement de tranches de semi-conducteurs, actionneur miniature pour salle blanche ;
-- Butée d'automatisation, serrage et positionnement à course courte.
⚠️ Rappels de sélection
-- Ne convient pas aux charges de décalage latérales lourdes ; ajoutez un guide si une force latérale existe.
-- Plaque de protection magnétique requise lorsque plusieurs cylindres sont installés côte à côte.
Le cylindre pneumatique à montage libre ultra compact SOLH CDUJB permet une installation multidirectionnelle sans support, un actionneur micro-linéaire idéal pour l'automatisation de précision dans un espace limité dans les industries 3C, médicales et des semi-conducteurs.
