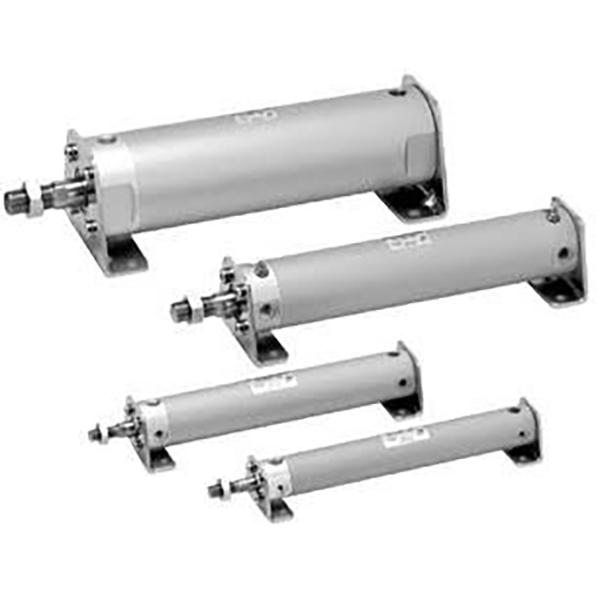

Cylindre rond léger en aluminium série CG1/CDG1

Marque : SOLH par Richge Technology

Présentation du produit

    Cylindre rond léger en aluminium SOLH CG1/CDG1, alésage φ20 ~ 100 mm, remplacement de l'ancienne série SMC CA1 avec dimensions de montage entièrement interchangeables. Caractéristiques : installation légère et universelle, disposition de tuyauterie flexible, performances à faible bruit et à grande vitesse. Largement utilisé dans les lignes de convoyeurs automatisés, les équipements électroniques, les machines d'emballage, les équipements de l'industrie légère pour les applications à charge légère et moyenne, à longue course et à mouvement alternatif à haute fréquence.

Structure de base et fonctionnalités de conception

   1. Standard : cylindre rond léger SMC de nouvelle génération, remplacement direct de la série CA1.

   2. Matériau : corps et embouts en aluminium extrudé, tige de piston chromée dure. 30 % plus léger que les cylindres standards conventionnels, haute résistance et bonne dissipation thermique.

   3. Structure : Embouts filetés, forme ronde droite, démontage et entretien faciles. 4 ports d'air directionnels (intervalle de 90°), disposition de tuyauterie très flexible.

   4. Variantes de fonctionnement

     -- CG1B Double Effet : Alimentation en air aux deux extrémités, modèle standard le plus courant

     -- CG1S / CG1T simple effet : S = rappel par ressort ; T = ressort étendu, réinitialisation automatique après coupure d'air

     -- CG1W ​​Double Rod : Tige étendue des deux côtés, mouvement synchrone, capacité anti-torsion améliorée

     -- Tige non rotative CG1K : tige de piston hexagonale pour un positionnement précis et anti-torsion

   4. Coussin : Coussin en caoutchouc standard ; coussin d'air (suffixe A) en option pour réduire l'impact et le bruit à grande vitesse.

   5. Étanchéité : joint composite à faible friction avec rainure de réservoir d'huile, faible pression de démarrage, fonctionnement sans huile, durée de vie ≥8 millions de cycles.

   6. Détection de position : CDG1 équipé d'un anneau magnétique intégré, compatible avec les commutateurs automatiques M9B/A93/Z73 pour le retour de position du piston ; CG1 sans aimant, ne peut pas installer d'interrupteurs magnétiques.

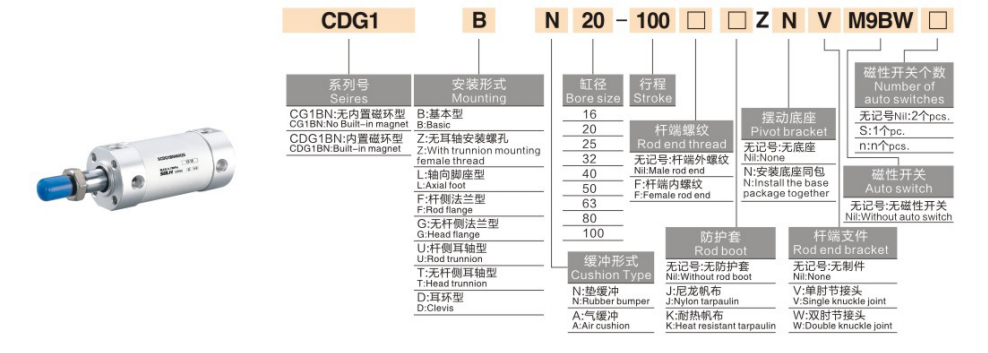

Règle complète de codage du modèle

   1. Exemple de modèle : CDG1BN25-100Z

   2. Exemples de référence de commande standard

     -- CDG1BN32-200Z : alésage 32, course 200, double effet, aimant intégré, filetage de tige femelle

     -- CDG1S40-100Z : alésage 40, course 100, rappel par ressort simple effet, aimant intégré

     -- CDG1K50-150Z : alésage 50, course 150, tige de piston hexagonale non rotative

Spécifications techniques du noyau universel

Force de poussée et de traction théorique à 0,5 MPa (tige unique, unité : N)

   1. Double effet CG1B

  2. CG1S simple effet (ressort de rappel à 0,5 MPa)

Formes de montage et modèles dérivés

   1. Options de montage

     -- Type de base B : installation directe via des filetages d'embout (le plus courant)

     -- Support de pied en L : support de pied axial pour montage latéral

     -- Bride F/G : fixation de la plaque à bride côté tige/côté tête

     -- Chape C/D : chape simple/chape double pour mécanisme d'oscillation

     - Tourillon E : support de tourillon côté tête pour le mouvement de retournement et de balancement

   2. Principales séries de dérivés

     -- CDG1B : Double effet standard avec aimant intégré

     -- CDG1S/T : rappel par ressort à simple effet/extension du ressort

     -- CDG1W : Double tige double effet

     -- CDG1K : Tige de piston hexagonale anti-rotation

     -- CDG1R : version mince à montage direct pour un espace axial limité

     -- CDG1KR : Montage direct + tige antirotative double effet

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage : calculez la poussée requise et la charge horizontale, réservez une marge de sécurité ≥ 50 % ; donner la priorité au CG1 pour les applications à charge légère à moyenne et à course longue.

   2. Confirmation de la course : ajoutez une marge de déplacement supplémentaire de 10 à 20 mm ; Course maximale : double effet ≤1000 mm, simple effet ≤300 mm.

   3. Correspondance de configuration

     -- Fonctionnement : Double effet → B ; rappel par ressort à simple effet → S ; exigence anti-torsion → K

     -- Coussin : ajouter le suffixe A coussin d'air lorsque la vitesse de fonctionnement est > 500 mm/s.

     -- Retour de position : choisissez le modèle équipé d'un aimant CDG1, correspondant aux commutateurs automatiques M9B/A93.

Résumé en une phrase

     Le cylindre rond léger en aluminium SOLH CG1/CDG1 est entièrement interchangeable avec la série SMC CA1, conception légère avec tuyauterie multidirectionnelle, choix de montage multiples, actionneur linéaire à longue course idéal pour les lignes de production d'emballage, de convoyeur et d'automatisation électronique.
