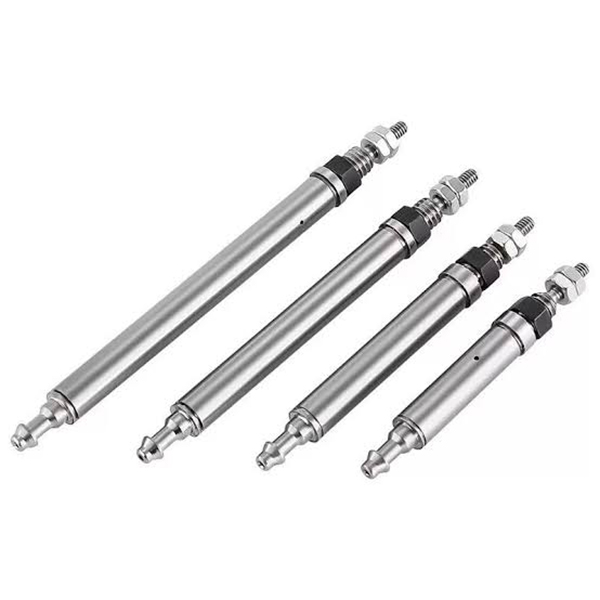

Cylindre à broches miniature série CJ1 (micro-cylindre à air ultra-petit φ2,5 / φ4 mm)

Marque : SOLH par Richge Technology

Présentation du produit

     La série SOLH CJ1 est constituée de vérins à broches ultra-miniatures simple/double effet. Avantages principaux : contour minuscule ultra-compact, construction légère, faible poussée de sortie et réponse rapide. Conçu pour une conduite de précision dans un espace confiné, des tâches de poussée et de traction de microcharges, des stations miniatures pour l'électronique et l'automatisation 3C. Il s'agit de l'actionneur principal pour les applications de micro-automatisation.

Structure de base et fonctionnalités de conception

     -- Types d'entraînement : simple effet (rappel par ressort) et double effet. Options d'alésage : φ2,5 (simple effet exclusif) ; φ4 (disponible pour simple/double effet).

     -- Caractéristiques structurelles : corps rond, tige de piston à axe mince, pas de coussin intégré, montage de base sur filetage d'extrémité. Diamètre extérieur du corps du modèle φ4 seulement 4 mm, poids net aussi faible que plusieurs grammes.

     -- Performance dynamique : la structure sans coussin permet une réponse rapide du piston. Vitesse de fonctionnement : 50 ~ 500 mm/s, adaptée aux mouvements à haute fréquence et à course courte.

     -- Matériau et étanchéité : corps en aluminium anodisé dur, composants d'étanchéité NBR, conception sans huile, compatible avec les environnements d'atelier propres ou légèrement huileux.

     -- Installation flexible : version de base avec filetage aux deux extrémités pour une fixation axiale. L'orientation du port sur la tête côté tige peut être ajustée à ± 90°, ce qui est pratique pour l'acheminement des tubes dans des configurations exiguës.

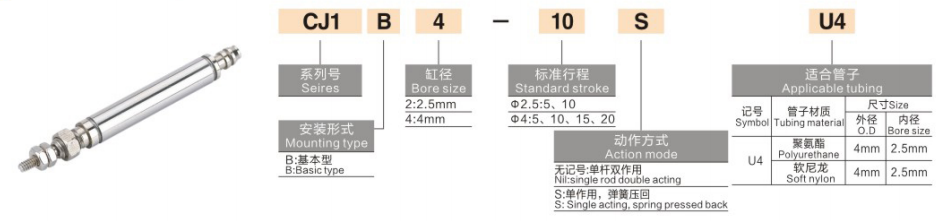

Règle complète de codage du modèle

   1. Exemple de modèle : CJ1B4-10SU4

   2. Exemples de référence de commande standard

     -- CJ1B2-10SU4 : Alésage 2,5, course 10, rappel par ressort simple effet

     -- CJ1B4-15U4：Alésage 4, course 15, double effet

     -- CJ1B4-5SU4 : Alésage 4, course 5, rappel par ressort simple effet

Spécifications techniques du noyau universel (pression d'alimentation de 0,5 MPa)

Avantages concurrentiels fondamentaux

   1. Empreinte ultra-miniature pour un espace d'installation restreint

     -- Alésage minimum φ2,5, diamètre extérieur du corps φ4, poids seulement 2 ~ 3,5 g, facilement intégré dans des équipements ultra-compacts.

   2. Entraînement linéaire de précision à faible poussée

     -- Plages de poussée de sortie 0,64 ~ 6,3 N à 0,5 MPa, idéales pour les micro-charges ≤ 100 g, évite les dommages par impact sur les petites pièces délicates.

   3. Réponse rapide à haute fréquence

     -- La structure sans coussin offre un actionnement rapide, prend en charge un fonctionnement à course courte ≥ 300 cycles par minute pour augmenter l'efficacité de la production.

   4. Fonctionnement sans huile et longue durée de vie

     -- Le système d'étanchéité NBR prend en charge l'air comprimé sans huile pour des environnements de production propres ; durée de vie mécanique ≥3 millions de cycles.

   5. Direction du port réglable et assemblage simple

     -- Orifice d'air côté tige rotatif de ± 90°. Les filetages externes à double extrémité permettent un verrouillage axial direct sans supports de montage supplémentaires, simplifiant ainsi la mise en service sur site.

Options de montage et applications industrielles typiques

   1. Formes de montage

     -- Montage à filetage axial : vissez directement les deux extrémités sur l'équipement pour un mouvement push-pull droit

     -- Montage sur support latéral : support miniature en option pour une installation latérale, adapté à la conduite pivotante ou latérale

   2. Scénarios d'application typiques

     -- 3C et électronique : tests de durabilité des boutons mobiles, serrage des pièces en microplastique, éjection et positionnement des puces

     -- Instrumentation de précision : commutation de mini-valves, positionnement de la fibre optique, mécanismes de réglage fin

     -- Automatisation générale : chargement/déchargement de micro-composants, pelage léger d'étiquettes, actionnement de gabarit miniature

     -- Équipement médical : mouvement télescopique pour petits instruments, propulsion microfluidique, ensembles de positionnement de précision

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage en fonction de la charge utile

     -- φ2,5 pour une charge ≤50g；φ4 pour une charge 50~100g. Réservez une marge de sécurité minimale de 50 % en raison des faibles caractéristiques de poussée.

   2. Confirmation de l'AVC

     -- Sélectionnez la course en fonction de la distance de déplacement requise ; donner la priorité aux courses plus courtes pour un fonctionnement stable à haute fréquence.

   3. Sélection du mode d'action

     -- Simple effet (avec suffixe S) : poussée/traction unidirectionnelle avec réinitialisation par ressort pour une conception de sécurité en cas de panne de courant

     -- Double effet : Entraînement linéaire précis bidirectionnel sans ressort de rappel

Résumé en une phrase

     Le vérin pneumatique à broche ultra-miniature SOLH CJ1 est disponible en variantes à simple ressort de rappel et à double effet avec alésage φ2,5 / φ4, conception compacte ultra-légère et direction de l'orifice d'air réglable, offrant un mouvement micro-linéaire de précision à faible poussée, largement adopté pour les tests 3C, les instruments de précision et les équipements d'automatisation miniatures médicaux.
