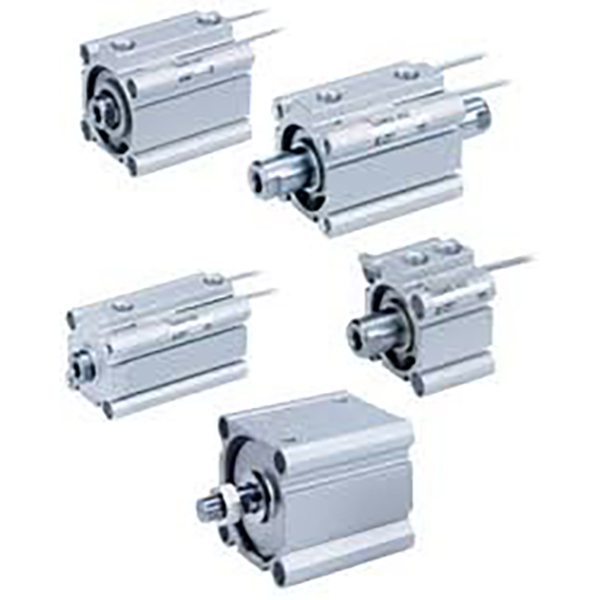

Vérin pneumatique fin et compact série CQ2

Marque : SOLH par Richge Technology

Présentation du produit

     Cylindre fin compact carré série SOLH CQ2, entièrement interchangeable avec la norme CQ2 d'origine. Corps ultra-court, longueur réduite de 50 % par rapport au vérin à biellette standard. Gamme complète d'alésages φ4 ~ 200 mm, largement utilisée pour le serrage, la poussée et le positionnement dans l'emballage, l'automobile, l'électronique et l'automatisation générale.

Structure et principales caractéristiques

     -- Corps carré en aluminium ultra fin, surface anodisée dure, haute rigidité ;

     -- Tige de piston chromée, légère et durable ;

     -- Plusieurs variantes : simple tige, double tige, tige anti-rotation, coussin d'air, version course ultra courte ;

     -- Aimant intégré CDQ2 pour la détection de position ; rainures de capteur multi-côtés, les interrupteurs ne dépassent pas ;

     -- Pare-chocs en caoutchouc standard, coussin d'air en option pour un fonctionnement à grande vitesse ;

     -- Joint à faible friction avec réservoir d'huile, fonctionnement sans huile, durée de vie ≥5 millions de cycles.

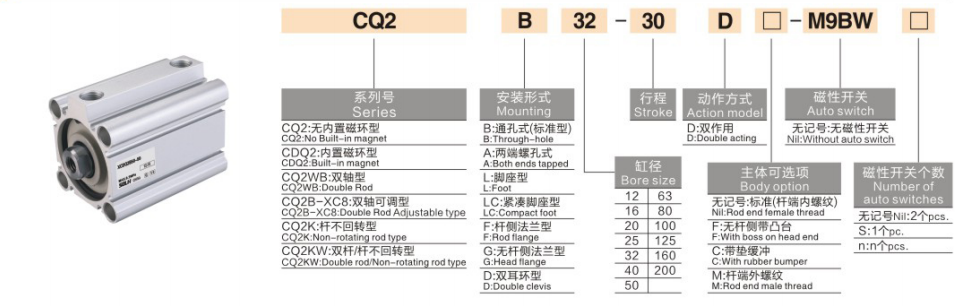

Règle de codage du modèle

   1. Exemple : CDQ2B25-50Z-M9B

     -- C : Aimant intégré (CDQ2) ; non C = CQ2 non magnétique

     -- DQ2 : Nom de la série

     -- B = tige unique ; W=tige double ; K = tige non rotative ; KW = double tige anti-rotation

     -- 25 : Alésage 4~200 mm

     -- 50 : Longueur de course

     -- Z : Nouvelle structure standard légère

     -- -C : Option coussin d’air

     -- M9B : interrupteur magnétique

Spécifications techniques

Force de poussée et de traction théorique à 0,5 MPa (tige unique)

Résumé en une phrase

     Le cylindre pneumatique mince et compact universel SOLH CQ2 couvre un passage complet φ4 ~ 200 mm, de riches variantes structurelles avec coussin d'air en option et tige anti-rotation, l'actionneur à course courte le plus largement utilisé pour les équipements d'automatisation peu encombrants.
