Cylindre mince et compact série CQS

Marque : SOLH par Richge Technology

Présentation du produit

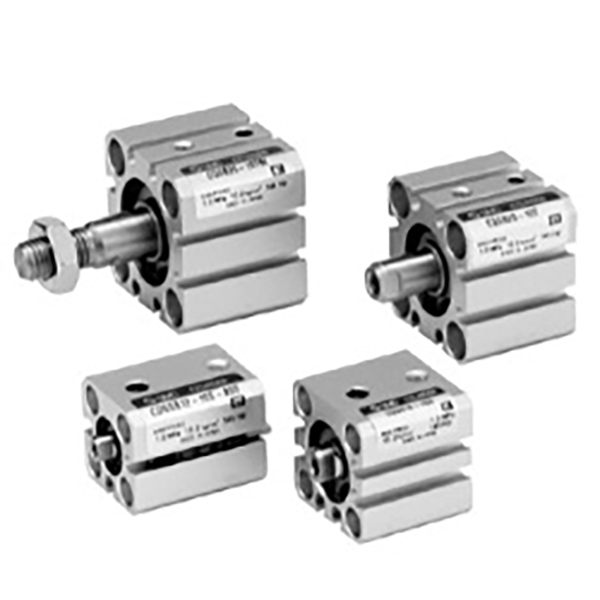

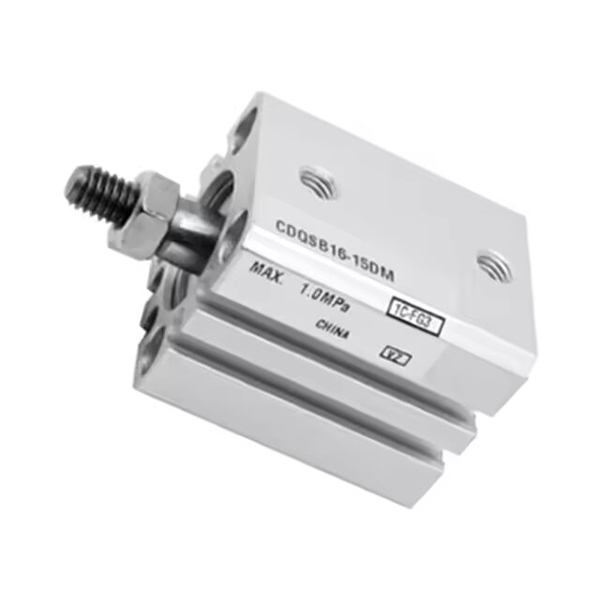

     Le cylindre compact mince de la série SOLH CQS est interchangeable avec la série SMC CQS. Conçu pour un espace d'installation limité et des applications de haute précision à course courte. Corps carré ultra-mince, taille d'alésage φ12 ~ 25 mm, version améliorée de haute précision basée sur la série CQ2. Largement utilisé dans les semi-conducteurs, l'électronique 3C et les montages d'automatisation de précision pour le serrage, la poussée et le positionnement.

Structure et principales caractéristiques

     -- Corps carré ultra fin, longueur totale plus courte que le modèle CQ2 ;

     -- Corps en aluminium anodisé dur, tige de piston chromée, haute rigidité ;

     -- Variantes complètes : simple tige standard, double tige, tige anti-rotation, version longue durée XB24 ;

     -- Aimant intégré CDQS pour la détection du capteur de position ; fentes pour capteurs multi-côtés, le capteur ne dépasse pas à l'extérieur du cylindre ;

     -- Coussin en caoutchouc fixe aux deux extrémités, pas de coussin d'air ;

     -- Joint à faible friction avec réservoir d'huile, fonctionnement sans huile, durée de vie ≥5 millions de cycles.

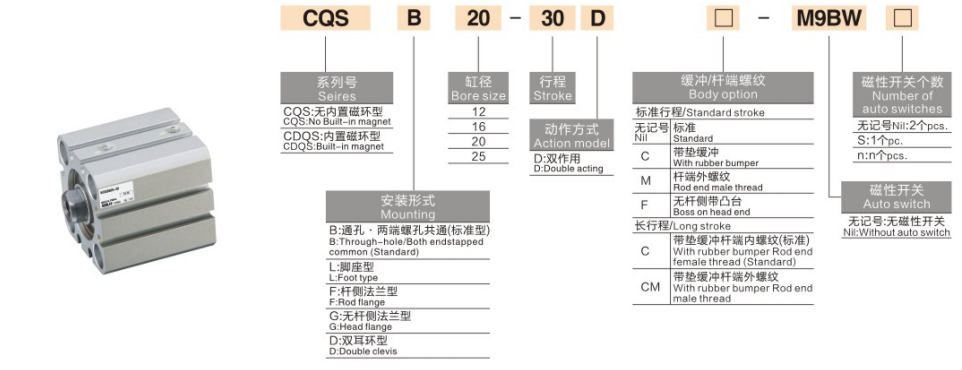

Règle de codage du modèle

   1. Exemple : CDQSB20-50D-M9BW

     -- C : Aimant intégré (CDQS) ; non C = CQS non magnétique

     -- DQS : Nom de la série

     -- B = tige unique ; W=tige double ; K = tige non rotative ; KW = double tige anti-rotation

     -- 20 : Alésage 12/16/20/25 mm

     -- 50 : longueur de course 5 ~ 300 mm.

     -- D : Nouvelle structure standard

     -- M9BW : Option interrupteur magnétique

Spécifications techniques

Force de poussée et de traction théorique à 0,5 MPa

Résumé en une phrase

     Cylindre pneumatique fin ultra-compact SOLH CQS avec plusieurs variantes structurelles, haute rigidité et corps court, actionneur à course courte de haute précision idéal pour les équipements d'automatisation 3C et semi-conducteurs à espace limité.
