Cylindre coulissant à double tige série CX2 | Cylindre pneumatique à profil bas et à forte poussée

Marque : SOLH par Richge Technology

Présentation du produit et caractéristiques structurelles de base

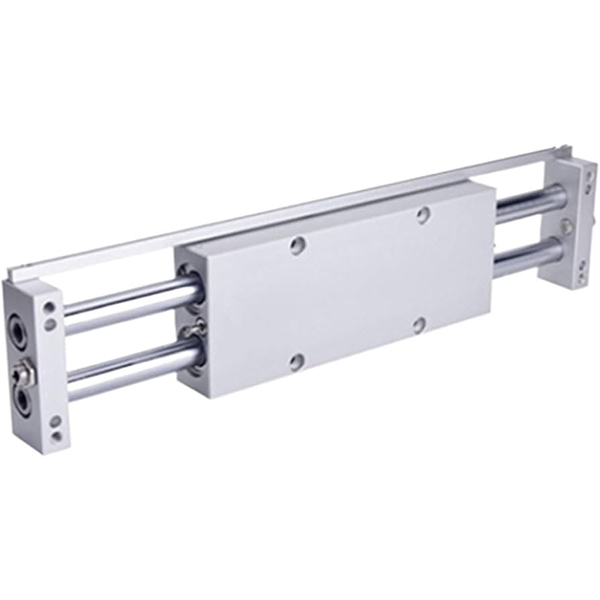

La série SOLH CX2 est un cylindre professionnel à roulement coulissant à double piston et double tige doté d'un profil ultra bas, d'une double sortie de poussée, d'une précision anti-rotation supérieure et d'une forte résistance aux charges latérales. Il couvre des tailles d'alésage de φ10 mm, φ15 mm et φ25 mm avec des courses standard de 25 mm à 200 mm. Conçue pour un espace d'installation compact, un guidage de précision et des opérations de poussée/traction de charges moyennes-lourdes, cette série est largement utilisée dans diverses stations automatisées de précision. Des modèles étendus, notamment CXWM (roulement lisse avec tampon hydraulique) et CXWL (roulement à billes avec tampon hydraulique), sont disponibles pour les conditions de travail à grande vitesse et à fort impact.

Avantages structurels clés

• Sortie double tige double poussée: Adoptant une structure intégrée à double piston et à double tige, la poussée théorique est le double de celle d'un cylindre à une seule tige avec la même taille d'alésage, offrant une force motrice puissante et une excellente rigidité structurelle globale. Le modèle CX2 standard adopte un guidage par roulement coulissant de haute précision pour un mouvement linéaire stable.

• Précision anti-rotation et de positionnement ultra-élevée: La structure symétrique à double tige réalise des performances mécaniques anti-rotation fiables. La précision anti-rotation atteint ±0,1° (φ10) et ±0,02° (φ25), garantissant une stabilité de positionnement répétée exceptionnelle. L'usinage parallèle de haute précision entre la surface de montage et les tiges de piston améliore considérablement la résistance aux charges latérales et excentriques.

• Montage multidirectionnel discret et flexible: La conception du corps compact ultra-mince s'adapte parfaitement à l'espace d'équipement étroit et confiné. Le corps du cylindre et la plaque d'extrémité supportent une installation fixe, permettant deux modes de travail :corps de cylindre fixé avec plaque d'extrémité mobile ouplaque d'extrémité fixée avec corps de vérin mobile. Équipé de trous de montage sur quatre côtés et de ports de tuyauterie dans trois directions, il prend en charge la fixation depuis le haut, le bas et les côtés avec une disposition flexible des conduites d'air.

• Fonctionnement fluide et longue durée de vie: La structure alternative à double effet avec des tampons en caoutchouc à deux extrémités en configuration standard réduit efficacement l'impact du mouvement et le bruit de fonctionnement. Les versions à tampon hydraulique CXWM/CXWL en option offrent une excellente absorption des chocs pour un fonctionnement à grande et à basse vitesse, réalisant une réduction du bruit et des performances de tampon sans entretien. La conception sans huile s'adapte aux environnements de travail propres et minimise les coûts de maintenance quotidiens.

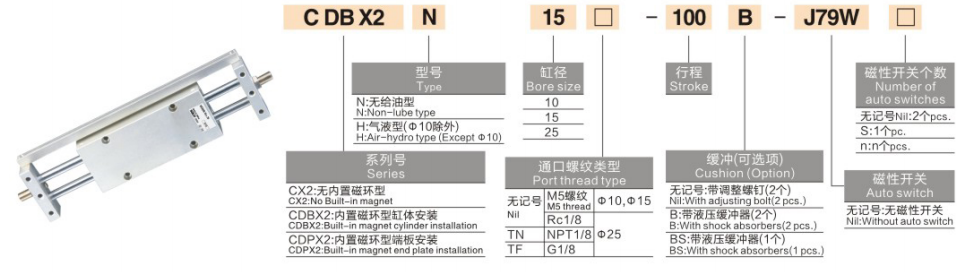

Règles complètes de dénomination des modèles

Exemples de modèles : CX2N15-50 | CX225-100-M9BW

Exemples de référence de commande standard

• CX210-25 : alésage 10 mm, course 25 mm, type standard sans interrupteur magnétique

• CX215-75-2S : alésage de 15 mm, course de 75 mm, doubles interrupteurs magnétiques pour une détection à double position

• CX2N25-100 : alésage de 25 mm, course de 100 mm, type sans aimant pour les scénarios sensibles au magnétisme

Paramètres techniques de base standard

(Conditions de test standard : température normale de 20 ℃, pression nominale de 0,5 MPa)

1. Spécifications générales de performances

• Mode de fonctionnement: Double effet (entraînement synchrone à deux pistons)

• Plage de pression de service: 0,15 ~ 0,7MPa ; Pression d'épreuve : 1,05 MPa

• Température ambiante: -10 ℃ ~ 60 ℃ (environnement conventionnel sans glace)

• Vitesse de fonctionnement des pistons: 50~500 mm/s (norme CX2) ; jusqu'à 800 mm/s (versions CXWM/CXWL haute vitesse)

• Mode tampon: Tampon en caoutchouc à double extrémité (standard) ; tampon hydraulique en option pour les modèles CXWM/CXWL

• Mode de lubrification: Fonctionnement sans huile et sans entretien, adapté aux environnements industriels propres

2. Données théoriques sur la double poussée (unité : N)

3. Données de couple latéral admissible (unité : N·m)

4. Données de poids du produit (course de 50 mm, unité : kg)

Scénarios d'application typiques

• Transfert de matériaux de précision: Idéal pour la translation de pièces électroniques et semi-conductrices, l'échange de palettes et la poussée/traction de gabarits. Une précision anti-rotation ultra-élevée garantit un décalage nul lors des processus de positionnement et de transfert de haute précision.

• Levage de charges moyennes à lourdes: Convient au levage de pièces sur la chaîne de production, à l'éjection de moules et à l'entraînement de charges lourdes à courte course. La structure unique à double poussée et la forte capacité de charge anti-excentrique offrent des performances de conduite stables et puissantes.

• Stations d'automatisation pour espaces confinés: Parfait pour l'installation d'équipements à espace étroit, une disposition compacte horizontale et une disposition multi-cylindres dense. Le corps discret et la conception de montage multidirectionnel maximisent l'utilisation de l'espace.

• Environnements de travail à haute propreté: La conception sans huile et peu poussiéreuse s’adapte aux équipements médicaux, alimentaires et électroniques de précision. La version optionnelle sans magnétique (type N) s'adapte parfaitement aux scénarios d'application sensibles au magnétisme sans interférence magnétique.

Guide de sélection rapide en trois étapes

1. Sélection de la taille d'alésage: Sélectionnez la taille de l'alésage en fonction de la charge de travail réelle. Assurer la double poussée théorique ≥ charge réelle × 1,5 avec une marge de sécurité suffisante. Donnez la priorité au modèle à grand alésage φ25 pour les conditions de travail avec de lourdes charges latérales.

2. Sélection de trait: La course standard varie de 25 mm à 200 mm, à sélectionner en fonction des exigences de déplacement réelles. Préférez les modèles à tampon CXWM/CXWL pour les conditions de travail à course longue, à vitesse élevée et à impacts fréquents.

3. Sélection de la configuration fonctionnelle

￮ Détection de position à double extrémité : sélectionnez la configuration à double interrupteur magnétique 2S pour un positionnement précis de la limite de course.

￮ Conditions de travail à grande vitesse et à impact : choisissez les versions améliorées CXWM (palier lisse + tampon hydraulique) / CXWL (roulement à billes + tampon hydraulique).

￮ Scénarios sensibles au magnétisme : adoptez un cylindre sans magnétique de type N pour éviter les interférences magnétiques.

Résumé en une phrase

     Le vérin coulissant à double tige de la série SOLH CX2 intègre une double sortie de poussée, une précision anti-rotation ultra-élevée, une structure compacte à profil bas et une flexibilité de montage multidirectionnelle, offrant des solutions d'entraînement de charge moyennement lourdes stables et fiables pour les équipements automatisés de précision dans les espaces confinés.
