Bicylindre compact série CXSJ | Cylindre double tige ultra fin à double piston

Marque : SOLH par Richge Technology

Présentation du produit et structure de base

La série SOLH CXSJ est une version ultra-compacte améliorée du bicylindre CXS standard. Adoptant une structure intégrée à double piston et double tige de guidage, il offredouble poussée par rapport aux monocylindres et atteint une précision de rotation nulle de ±0,1°. Optimisée avec une longueur plus courte, une largeur plus étroite et un poids plus léger que les modèles CXS traditionnels, la série CXSJ offre un montage plus flexible et est spécialement conçue pour les applications de prélèvement et de placement, de transfert de matériaux, de positionnement de précision et de pressage à faible charge dans des espaces d'automatisation ultra-confinés.

Avantages structurels fondamentaux

• Intégration à double piston et à double tige de guidage: Configurations optionnelles de roulements coulissants (M) et de roulements à billes (L) avec dimensions hors tout universelles, équilibrant durabilité, précision et coût pour diverses conditions de travail.

• Base d'interrupteur magnétique réversible: Prend en charge une installation dans 4 directions sans interférence structurelle, permettant une détection de position multi-angle flexible et une adaptation de montage symétrique gauche/droite.

• Tampon standard et conception magnétique: Équipé de tampons en caoutchouc à double extrémité pour un amorti stable ; L'anneau magnétique intégré (suffixe Z) est réservé à l'installation d'un interrupteur magnétique. Pas d'option de tampon d'air (AZ), le tampon en caoutchouc sert d'absorption des chocs standard.

• Conception à double port pour les petits alésages: Les tailles d'alésage φ6 et φ10 prennent en charge une double tuyauterie axiale et latérale, optimisant considérablement la disposition des pipelines dans les configurations d'équipements ultra-compactes.

Classification des sous-séries de base (type de roulement et de tige)

La série CXSJ couvre quatre modèles de base pour répondre aux scénarios de travail à faible vitesse, charge lourde, précision à haute vitesse et double sortie, permettant ainsi une couverture complète des demandes d'automatisation compacte.

Règles complètes de dénomination des modèles

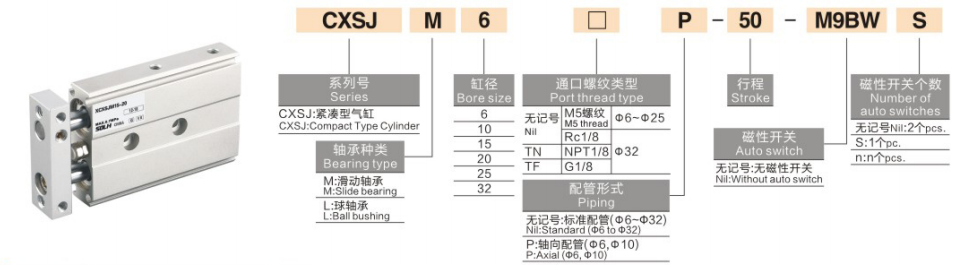

Exemple de modèle : CXSJL20-50Z-M9B

1. Définition du code de dénomination

1. Code de série: CXSJ + type de roulement et de tige (M / L / WM / WL)

2. Taille d'alésage: 6 / 10 / 15 / 20 / 25 / 32mm (gamme complète d'alésage standard)

3. Course standard: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100mm (course max : 100mm)

4. Configuration du tampon et de l'anneau magnétique

￮ Z: Configuration standard (anneau magnétique intégré + tampon en caoutchouc à double extrémité, compatible avec l'installation d'un interrupteur magnétique)

￮ Pas de suffixe Z: Type non magnétique (interrupteur magnétique indisponible)

￮ Note: La série CXSJ prend uniquement en charge le tampon en caoutchouc, pas d'option de tampon à air (AZ).

5. Interrupteur magnétique: D-M9B, D-A93, D-M9N en option ; directement installé sur les rainures latérales avec compatibilité avec base réversible dans 4 directions

6. Dispositif de verrouillage (facultatif): R (verrouillage rétractable), P (verrouillage étendu)

Paramètres techniques standards généraux

(Conditions de test standard : température normale de 20 ℃, air sec)

• Mode de fonctionnement: Entraînement à double piston à double effet (double sortie de poussée)

• Plage de pression de service: 0,1~0,7MPa (φ6 : minimum 0,15MPa ; φ10~φ32 : minimum 0,1MPa)

• Pression de preuve: 1,05MPa

• Température ambiante: -10 ℃ ~ 60 ℃ (environnement sans glace)

• Vitesse de fonctionnement: 30~800 mm/s (type CXSJL haute vitesse jusqu'à 800 mm/s ; CXSJM 30~600 mm/s)

• Précision anti-rotation: ±0,1° (précision de torsion nulle, conforme à la série CXS standard)

• Mode tampon: Tampon en caoutchouc à double extrémité uniquement (pas d'option de tampon à air)

• Taille du port de tuyauterie

￮ φ6 / φ10 : M5 × 0,8 (support double tuyauterie axiale et latérale)

￮ φ15 / φ20 / φ25 / φ32 : Rc1/8 (tuyauterie latérale uniquement)

• Méthode de montage: montage sur 3 côtés (bas/haut/côté) ; la base réversible permet une installation symétrique à gauche et à droite

Données théoriques de poussée et de tension (@0,5MPa, unité : N)

La structure à double piston fournitdouble force de sortie par rapport aux cylindres à un piston de même taille d'alésage

Comparaison des différences de base CXSJ et CXS

CXSJ est la version ultra-compacte améliorée de CXS, optimisée spécifiquement pour les scénarios d'automatisation dans des espaces restreints

Guide de sélection rapide

1. Sélection du type de roulement et de tige: Choisissez CXSJM pour les environnements résistants à l'usure, aux charges lourdes et poussiéreux ; sélectionnez CXSJL pour un mouvement alternatif fluide et fréquent à grande vitesse ; Adoptez CXSJWM/CXSJWL pour une sortie de tige à double extrémité et un fonctionnement synchrone bilatéral.

2. Sélection de la version du modèle: Préférez CXSJ pour les exigences en matière d'espace ultra-compact et de tuyauterie axiale ; choisissez le CXS standard si un tampon d'air ou une forte résistance aux chocs est requis.

3. Sélection de configuration magnétique: Sélectionnez le suffixe Z pour la détection de position avec des interrupteurs magnétiques ; omettez Z pour les scénarios non magnétiques et sensibles aux interférences magnétiques.

4. Sélection de l'alésage et de la course: Déterminer la taille de l'alésage en fonction de la demande réelle de charge et de poussée ; la plage de course standard est de 5 à 100 mm (limite de course maximale : 100 mm).

Résumé en une phrase

     Le bicylindre ultra-compact de la série SOLH CXSJ est doté d'une poussée élevée à double piston et double tige, d'une précision de rotation nulle de ±0,1°, d'une taille optimisée ultra-mince et d'un montage flexible à 4 voies, constituant la solution pneumatique optimale pour le prélèvement et le placement de haute précision, le positionnement et le pressage léger dans un équipement automatisé ultra-confiné.
