Sectionneur électrique extérieur AC série GW4 12kV 40,5kV, isolation unipolaire, sorcière

GW4-12(40,5) Interrupteur de déconnexion HT extérieur

  Le sectionneur haute tension est un dispositif de commutation important dans le système électrique de la centrale électrique et de la sous-station, qui doit être utilisé avec un disjoncteur haute tension. Il est utilisé pour connecter, couper ou changer les lignes d'équipements haute tension dans des conditions de tension et de charge. Ses principales fonctions sont les suivantes : assurer la sécurité des appareils et dispositifs électriques à haute tension lors des travaux de maintenance, isoler la tension, ne peut pas être utilisé et coupé, le courant de charge d'entrée et le courant de court-circuit, ne peut être utilisé que pour certaines opérations de commutation qui ne produisent pas d'arc fort, c'est-à-dire qu'il n'a pas de fonction d'extinction d'arc ; selon l'emplacement d'installation, il peut être divisé en type intérieur et type extérieur, en fonction du nombre de piliers d'isolation, type à colonne simple, type à double colonne et type à trois colonnes, avec un équipement en option pour chaque niveau de tension.

  Le sectionneur haute tension CA extérieur GW4-12 (40,5) est utilisé pour ouvrir et fermer un circuit avec une tension mais sans charge 50/60 Hz, un système d'alimentation 12 (40,5) kV. Il est conforme aux normes IEC129-1984 AC Sectionneur et sectionneur de terre et GB1985 et à d'autres normes relatives.

Mécanisme de travail

  Le sectionneur haute tension peut assurer la sécurité des appareils et dispositifs électriques à haute tension lors des travaux de maintenance et joue le rôle de tension d'isolement. Il ne peut pas être utilisé pour couper, entrer le courant de charge et couper le courant de court-circuit. Il ne peut être utilisé que pour certaines opérations de commutation qui ne produisent pas d'arc puissant, c'est-à-dire qu'il n'a pas de fonction d'extinction d'arc. Selon différents emplacements d'installation, il peut être divisé en type intérieur et type extérieur, et il peut être divisé en type intérieur et type extérieur en fonction du nombre de piliers d'isolation. Type de colonne, type à double colonne et type à trois colonnes, avec équipement en option pour chaque niveau de tension. Il peut également isoler de manière fiable la partie hors tension du dispositif de distribution haute tension de la partie sous tension, afin d'assurer la sécurité des travaux de maintenance. Tous les contacts du sectionneur haute tension sont exposés à l'air avec des points de rupture évidents. Le sectionneur n'a pas de dispositif d'extinction d'arc, il ne peut donc pas être utilisé pour couper le courant de charge ou le courant de court-circuit. Sinon, sous l'action de la haute tension, le point de rupture produira un arc puissant, difficile à éteindre, et peut même provoquer un contournement (court-circuit entre phases ou phases), brûler l'équipement et mettre en danger la sécurité des personnes. Il s'agit d'un grave accident de « traction du sectionneur avec charge ».

  Le sectionneur haute tension peut également être utilisé pour commuter certains circuits afin de modifier le mode de fonctionnement du système. Par exemple, dans un circuit à double bus, un sectionneur haute tension peut être utilisé pour commuter le circuit de fonctionnement d'un bus à l'autre.

Caractéristique structurelle

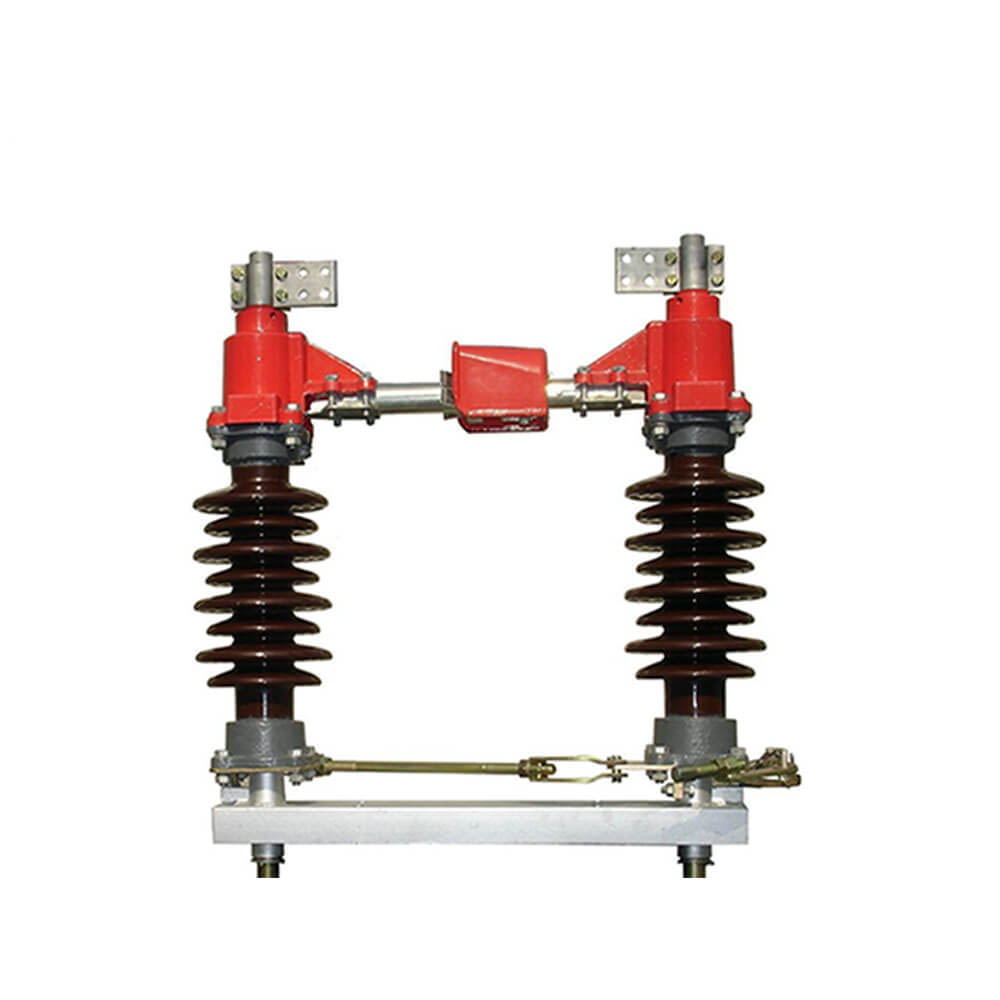

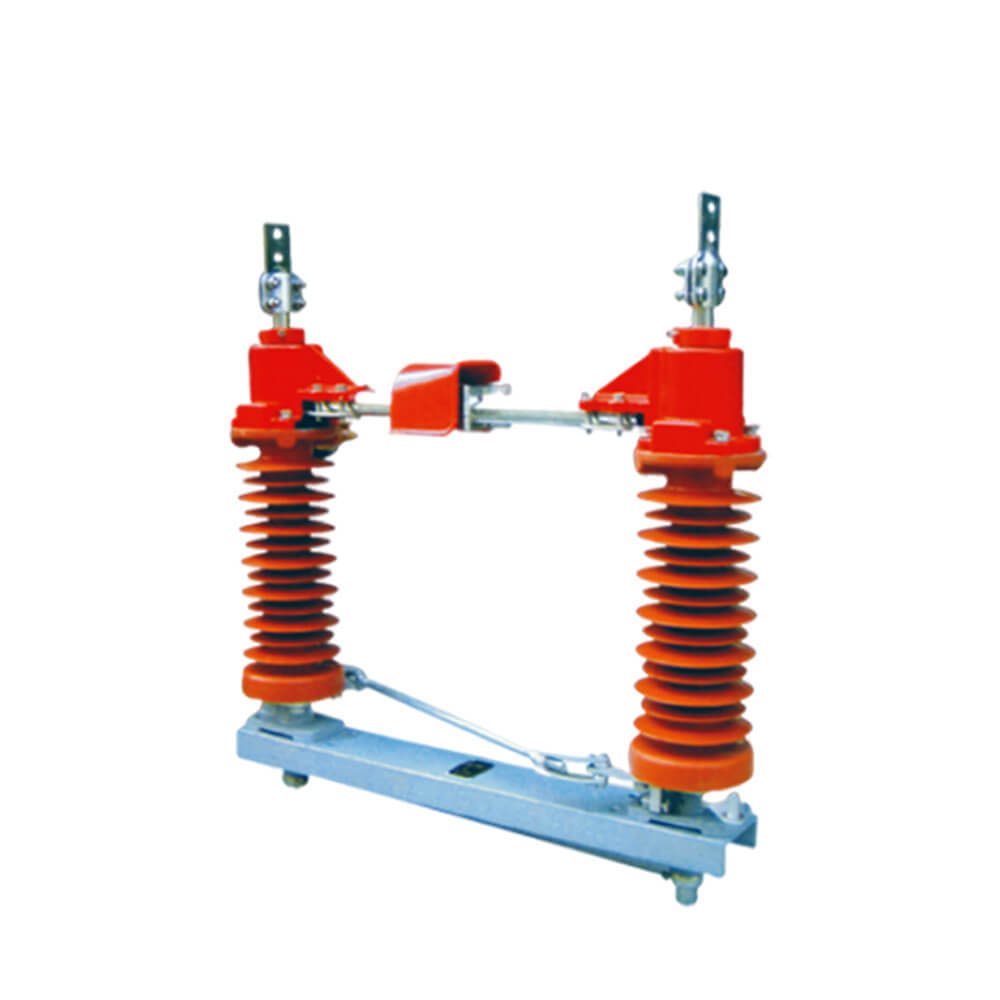

 Ce sectionneur se compose d'un socle, d'un support isolant, d'un matériel électrique et d'un mécanisme de commande. Il y a deux supports sur chaque pôle, et une lame électrique est installée sur le dessus de chaque support et le point de connexion des deux lames se trouve entre les deux supports. Avec l'entraînement du mécanisme de commande, les deux lames peuvent tourner horizontalement à quatre-vingt-dix degrés pour se fermer. Nous pouvons connecter trois sectionneurs unipolaires dans un interrupteur tripolaire de liaison via une tige d'interconnexion. Ce sectionneur peut être associé à un mécanisme manuel de type CS11 ou CS17, dans lequel CS17 peut être utilisé dans un sectionneur avec raccord de mise à la terre. (le mécanisme moteur peut être installé selon les exigences de l'utilisateur), structure raisonnable, fonctionnement flexible ; installation pratique, capable d'utiliser unipolaire ou tripolaire ; large distance de contact, isolation sûre et fiable. Le type de mise à la terre est flexible selon les besoins de l'utilisateur, une mise à la terre double ou sans mise à la terre peut être choisie.

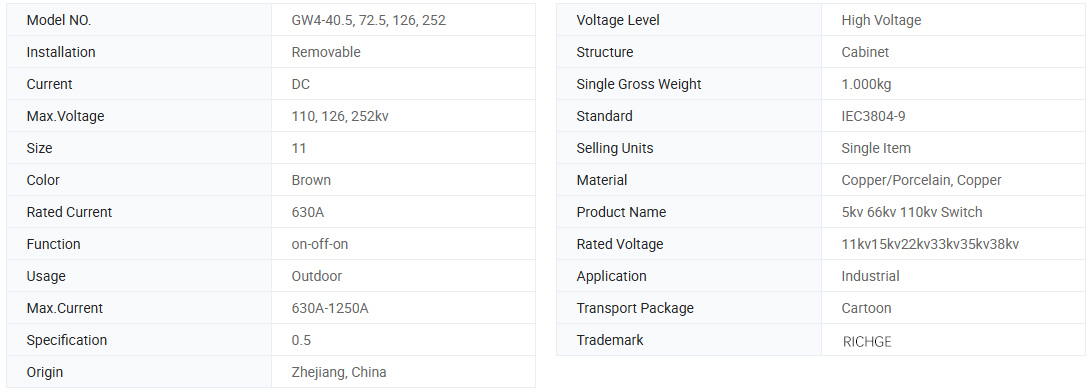

Informations de base.

Paramètre technique

Modèle	Tension nominale (kV)	Courant nominal (A)	Résister au courant (kA)	4s à court terme résister au courant (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Dessin

Utiliser les conditions environnementales

1.Altitude : ≤3000m ;

2. Température ambiante : -25℃~+40℃ ;

3. Vitesse du vent : ≤35 m/s ;

4. Degré de pollution : ≤III ;

5. Intensité du tremblement de terre : ≤8 degrés ;

6. Les occasions applicables doivent être exemptes de gaz inflammables, explosifs et caustiques.

Instructions de commande

●Accepter OEM&ODM : OUI

●Certificate: CE,Test reports

●Temps de production : 7 ~ 12 jours ouvrables

●Période de garantie : 12 mois

●Délai de livraison : 15 jours

●Lors de la commande de ce commutateur, veuillez indiquer les spécifications du modèle, la tension nominale, le courant nominal et d'autres données techniques.

●S'il y a des exigences particulières, vous pouvez négocier notre solution pour les résoudre.
