Fournitures d'extérieur, interrupteur à couteau d'isolation à Double puissance haute tension pour l'extérieur via des interrupteurs de déconnexion muraux

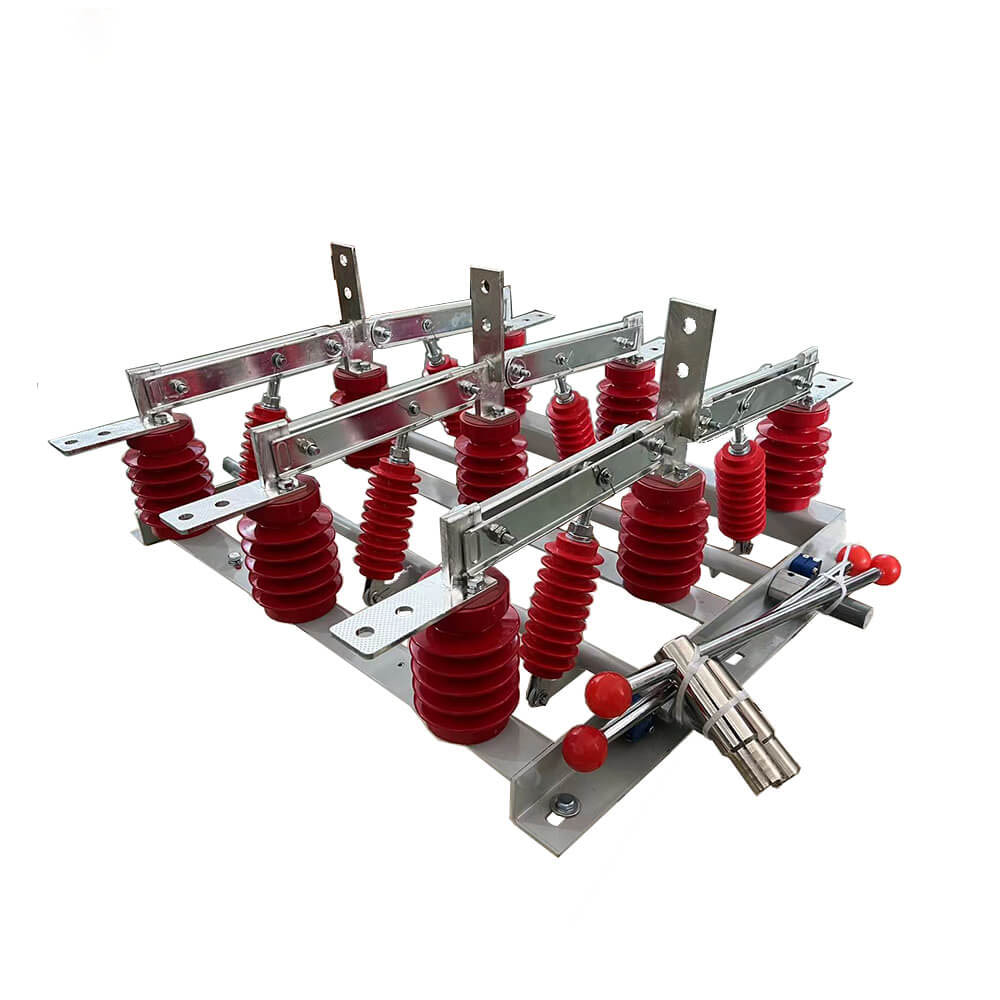

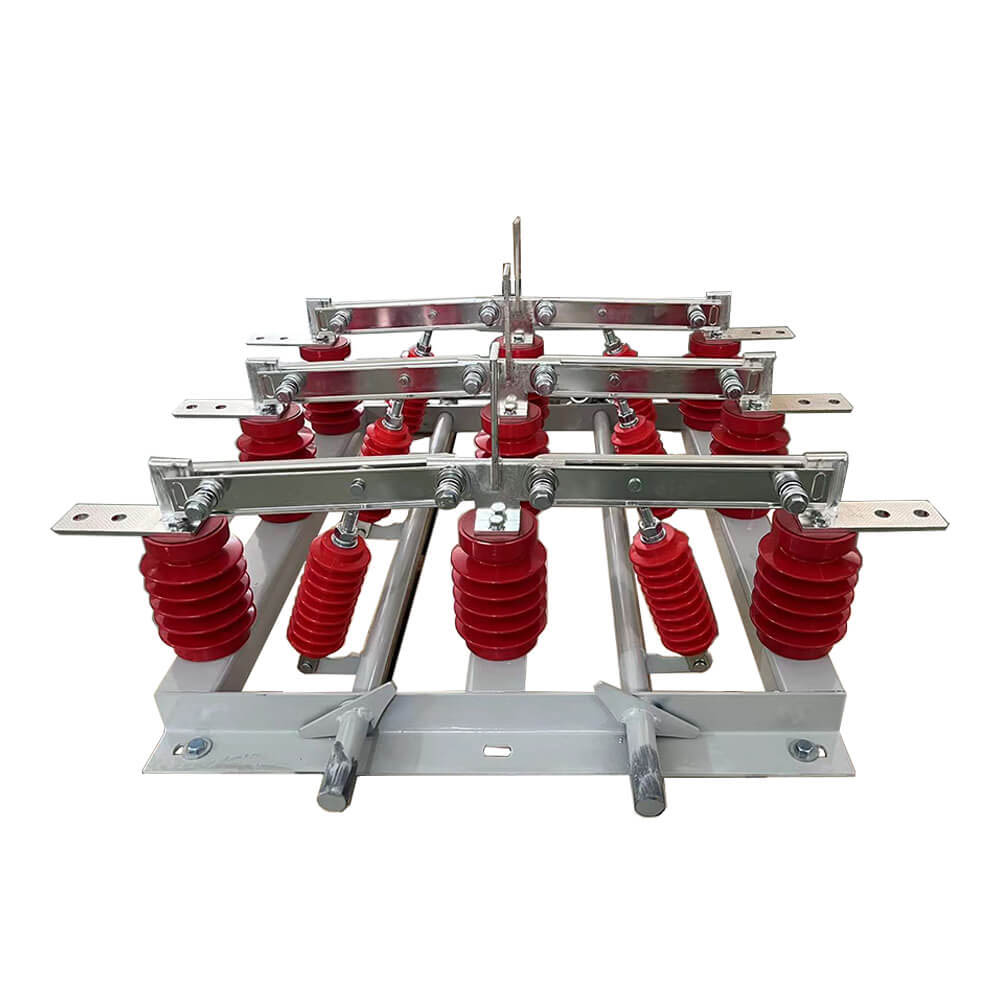

LIYOND fournit un interrupteur à couteau d'isolation haute tension à Double puissance pour l'extérieur via des interrupteurs de déconnexion muraux

Structure et principe de fonctionnement

     La partie conductrice du sectionneur de type GN19-12/400, 630, 1000, 1250 est fixée sur la base par deux isolateurs de pilier pour chaque phase. (Les types GN19-12C/400, 630, 1000, 1250 ont un isolant de pilier et un isolant de boîtier en porcelaine.) Les trois phases sont installées en parallèle et la partie conductrice est constituée de contacts statiques de couteaux de contact et de supports de contact (ou de tiges conductrices). Chaque phase du couteau de contact est reliée au milieu de l'isolateur de lien, de l'isolateur de lien et installée sur la base de la broche connectée. La broche est reliée à la bielle (fournie par l'utilisateur) et au mécanisme de déplacement de type CS6-1 via la poignée. Le couteau de contact de connexion est composé de deux plaques de cuivre fendues, ce qui augmente non seulement la zone de dissipation thermique du couteau de contact pour abaisser la température inférieure, mais améliore également la résistance mécanique du couteau de contact, de sorte que la stabilité dynamique du commutateur soit améliorée. Une extrémité du couteau de contact est montée sur le bloc de contact (ou sur la tige conductrice) par un boulon (voiture de Shaw). GN19-12/1000, 1250 en contact avec l'installation de la plaque de verrouillage magnétique, plus le but de la plaque de verrouillage magnétique est que lorsqu'un courant de court-circuit important améliore le couteau de contact à deux rainures entre le | attirance. Les sectionneurs GN19-12/400, 630 ont une petite limite de courant traversant, il n'est donc pas nécessaire d'ajouter une plaque de verrouillage magnétique.

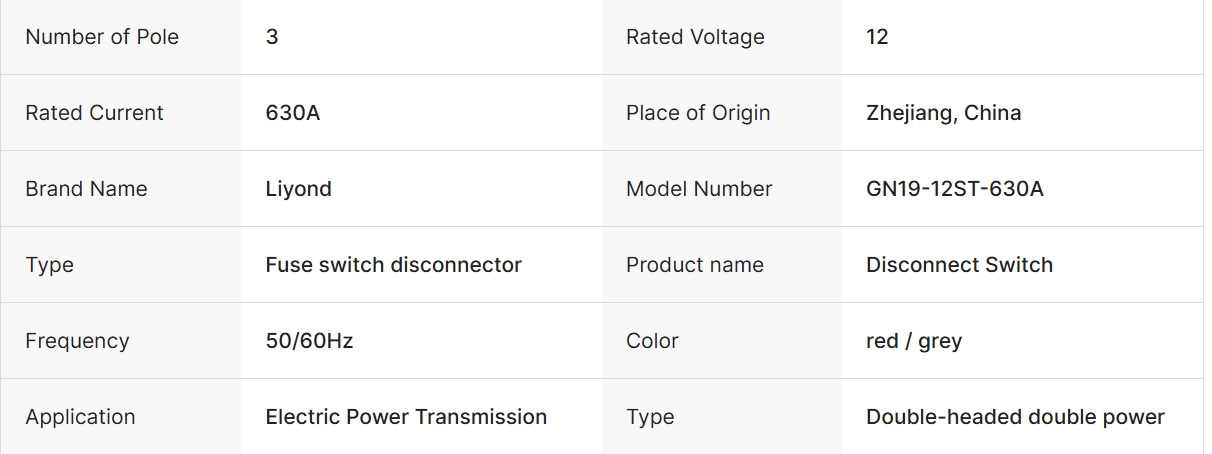

Attributs clés

Informations de base

Paramètre technique

Modèle	Tension nominale (kV)	Courant nominal (UN)	Courant de tenue de courte durée nominal (les /4)	Courant de tenue de crête assigné (le)
GN19-12/400-12,5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

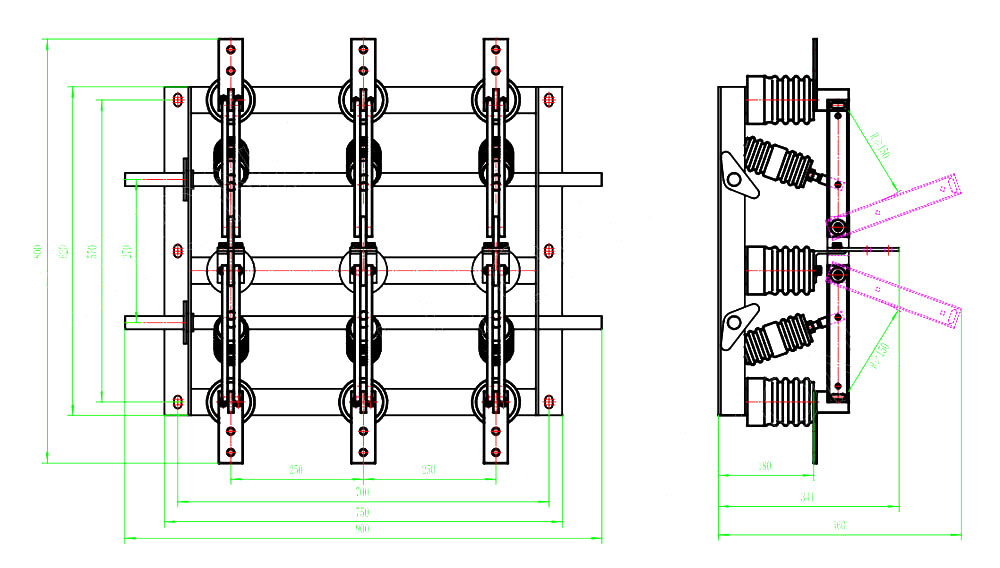

Dessin

Utiliser les conditions environnementales

1. La limite supérieure de la température ambiante +40 ℃, la limite inférieure -l0 ℃, Remarque : permettre le stockage et le transport à -25 ℃

2. Altitude ne dépassant pas 1000 m

3. Humidité relative : la moyenne quotidienne ne dépasse pas 95 %, la moyenne mensuelle ne dépasse pas 90 %

4. Pression de vapeur d'eau : la moyenne quotidienne ne dépasse pas 2,2 × 10-3Mpa, la moyenne mensuelle ne dépasse pas 1,8 × 10-3Mpa

5. L'air ambiant doit être exempt de gaz corrosifs ou combustibles, de vapeur d'eau et de toute autre pollution évidente.

6. Aucune vibration régulière et violente.

Remarque : veuillez consulter le fabricant pour résoudre le problème s'il n'est pas conforme aux conditions ci-dessus.

Instructions de commande

●Accepter OEM&ODM : OUI

●Certificate: CE,Test reports

●Temps de production : 7 ~ 12 jours ouvrables

●Période de garantie : 12 mois

●Délai de livraison : 15 jours

●Lors de la commande de ce commutateur, veuillez indiquer les spécifications du modèle, la tension nominale, le courant nominal et d'autres données techniques.

●S'il y a des exigences particulières, vous pouvez négocier notre solution pour les résoudre.
