Pince pneumatique à large ouverture de type pivotant à 180° série HFR

Marque : SOLH par Richge Technology

Présentation du produit

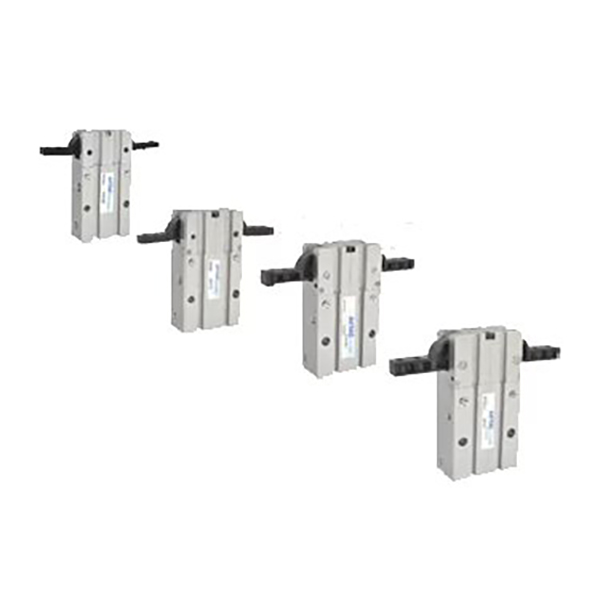

     La série SOLH HFR est une pince pneumatique à 2 mâchoires à grande ouverture à 180°, entraînée par pivot. Points forts du noyau : ouverture complète de la mâchoire à 180° pour un dégagement maximal, excellente capacité d'évitement mécanique, trois surfaces de montage universelles, structure anti-poussière intégrée et aimant permanent préinstallé. Il s'agit du choix d'actionneur courant pour les stations à charge légère nécessitant un grand jeu de pivotement pour éliminer les interférences de prise et de placement et une préhension de pièce à large plage.

Structure de base et fonctionnalités de travail

     -- Principe de fonctionnement : le piston pousse l'ensemble de liaison pivotante pour entraîner deux mâchoires pour un mouvement rotatif. L'angle d'oscillation d'une seule mâchoire atteint 90°, les mâchoires forment une ligne droite lorsqu'elles sont complètement ouvertes pour maximiser l'espace d'évitement.

     -- Caractéristique d'action : Double effet en standard ; alimentation en air pour le serrage, air inversé pour l'ouverture. Angle d'ouverture maximum 180°±2°, angle de surfermeture -2°~-5° pour un positionnement stable.

     -- Protection contre la poussière et l'usure : structure anti-poussière optimisée au niveau de la section de la mâchoire pour les environnements poussiéreux. Les plaques séparatrices métalliques isolent les surfaces de friction pour réduire l'abrasion et prolonger la durée de vie.

     -- Montage flexible : trois faces de montage (côté/bas/arrière). La localisation des trous d'épingle sur la base inférieure améliore la précision de l'assemblage et la cohérence du positionnement répété.

     -- Compatibilité des capteurs : aimant permanent équipé pour toutes les spécifications. Les rainures circulaires pour capteurs sur les parois latérales permettent l'installation directe des interrupteurs magnétiques CMSH/DMSH(S) sans supports supplémentaires.

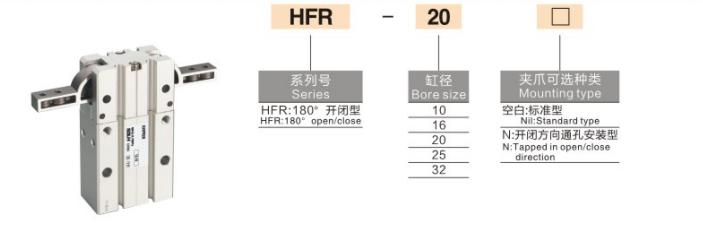

Règle complète de codage du modèle

   1. Exemple de modèle : HFR20N+2CMSH

   2. Exemples de référence de commande standard

     -- HFR16：Alésage 16, modèle de base double effet sans interrupteur magnétique

     -- HFR25N : alésage 25, version à montage traversant

     -- HFR32+2CMSH : Alésage 32, équipé de deux interrupteurs magnétiques CMSH

Spécifications techniques du noyau universel (double effet à 0,5 MPa)

Avantages concurrentiels fondamentaux

   1. Ouverture ultra large à 180° pour un évitement mécanique complet

     -- Les mâchoires s'alignent en ligne droite à pleine course, offrant un dégagement maximal pour résoudre les problèmes d'interférence de la pièce, idéal pour la sélection de composants à cavité profonde et à ouverture étroite.

   2. Structure de liaison pivotante légère et efficace

     -- La conception simplifiée de la liaison réduit le poids corporel de 15 % par rapport aux pinces parallèles équivalentes, réponse rapide adaptée aux cycles de charge légère à haute fréquence.

   3. Anti-poussière et résistant à l'usure pour les conditions difficiles d'atelier

     -- L'étanchéité spéciale des mâchoires empêche la pénétration des débris ; les séparateurs métalliques antifriction assurent une durée de vie ≥5 millions de fois.

   4. Montage sur trois côtés et broches de positionnement pour une mise en service facile

     -- Les trous de montage multi-orientations ainsi que les broches de positionnement inférieures permettent un centrage rapide et un positionnement répété cohérent pour une disposition d'outillage complexe.

   5. Aimant intégré, prêt pour l'installation du capteur

     -- L'aimant permanent intégré standard et les rainures coulissantes dédiées éliminent les fixations de montage supplémentaires, économisant ainsi le coût des composants et le temps d'assemblage.

Formes de montage et applications industrielles typiques

   1. Options de montage

   -- Montage latéral : préhension horizontale à grande ouverture pour le transfert de pièces de grande taille sur les lignes d'assemblage

   -- Montage inférieur : levage vertical et mouvement d'évitement pour le prélèvement de moules et de conteneurs à cavité profonde

   -- Montage arrière : préhension de dégagement latéral pour les postes confinés sujets aux interférences mécaniques

   2. Scénarios d'application typiques

     -- 3C et électronique : préhension des cadres centraux mobiles, des compartiments de batterie et des grands boîtiers en plastique

     -- Composants automobiles : transfert de coques de lampes, de panneaux intérieurs et de grandes pièces en caoutchouc

     -- Emballage et logistique : évitement du prélèvement de gros cartons, palettes et matériaux en sacs

     -- Automatisation Générale : Postes de chargement/déchargement, retournement et assemblage nécessitant un dégagement à 180°

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage en fonction de la masse de la pièce et du couple de serrage

     -- 10 ≤0,5 kg；16 =0,5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. Réservez une marge de sécurité ≥30 %.

   2. Confirmation de la course de swing

     -- Choisissez HFR si un évitement complet du jeu à 180° est requis ; sélectionnez MHW2 s’il s’agit uniquement d’un serrage grand angle sans interférence grave.

   3. Correspondance des configurations

     -- Contrôle de verrouillage PLC : installez deux commutateurs CMSH pour surveiller l'état complètement ouvert et fermé.

     -- Exigence de montage : version standard avec broches de positionnement pour le positionnement inférieur ; sélectionnez le suffixe N pour une installation traversante.

Résumé en une phrase
