Pince pneumatique à pivot pivotant de type Y série HFY

Marque : SOLH par Richge Technology

Présentation du produit

     La série SOLH HFY est une pince pivotante compacte en forme de Y entraînée par un mécanisme à piston unique et à levier pivotant, alternative directe au SMC MHC2. Caractéristiques principales : amplification du couple du levier pour une forte force de serrage, grand angle d'ouverture, corps mince pour un espace d'installation restreint. Idéal pour les petits composants ronds, incurvés et irréguliers, largement utilisés dans les stations d'assemblage de pièces électroniques, de quincaillerie, de pièces en plastique et de travaux légers.

Structure de base et principe de fonctionnement

   1. Transmission : Un seul piston pousse l'ensemble de levier pivotant pour convertir le mouvement linéaire en mouvement d'oscillation de type Y. La structure du levier amplifie le couple de sortie pour un serrage puissant.

   2. Modes de fonctionnement

     -- HFY : Double effet (standard) – contrôle d'air bidirectionnel pour l'ouverture et la fermeture

     -- HFTY : simple effet normalement ouvert – pinces d'alimentation en air ; le ressort s'ouvre automatiquement après une perte de pression

   3. Angle d'oscillation : ouverture maximale +30°, surfermeture -10°, oscillation efficace totale env. 40°, offre un espace d'ouverture suffisant pour le prélèvement de pièces.

   4. Construction : corps en aluminium anodisé dur, mâchoires haute résistance, anneau magnétique intégré. Trois surfaces de montage (bas/côté/arrière). Papillons d'étranglement réglables intégrés pour un contrôle indépendant de la vitesse.

   5. Précision de position : précision de positionnement répétée ± 0,02 mm, stable pour une sélection de précision légère.

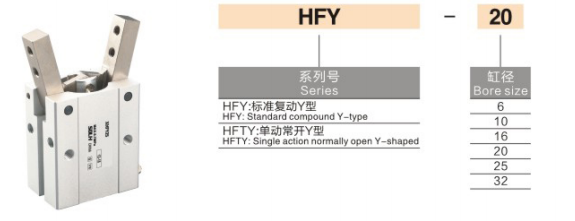

Règle complète de codage du modèle

   1. Exemple de modèle : HFY20-M9BW

  2. Référence de commande standard

     HFY25-M9BW Alésage 25, double effet, équipé d'un interrupteur magnétique M9BW (câble 1m).

Spécifications techniques du noyau universel

Table d'angle d'orientation et de couple de serrage (@0,5MPa, mâchoires standard)

⚠️ Remarque importante : le couple de serrage diminue à mesure que la longueur d'extension de la mâchoire augmente. Un facteur de sécurité ≥1,5 doit être réservé lors du calcul de la charge.

Scénarios d'application préférés

   ✅ Priorisez HFY si :

     -- Les pièces sont des composants miniatures ronds, en forme d'arc ou irréguliers (bornes électroniques, petits boîtiers en plastique)

     -- Nécessite un angle d'ouverture relativement grand (~ 40°) dans une enveloppe d'installation limitée

     -- Disposition des équipements limitée en hauteur/largeur ; La structure pivotante en Y permet d'économiser plus d'espace que les pinces parallèles

     -- Charge légère ≤ 5 kg, cyclage haute fréquence, demande d'actionneur rentable

     -- Nécessite un montage flexible sur trois surfaces pour un outillage personnalisé compact

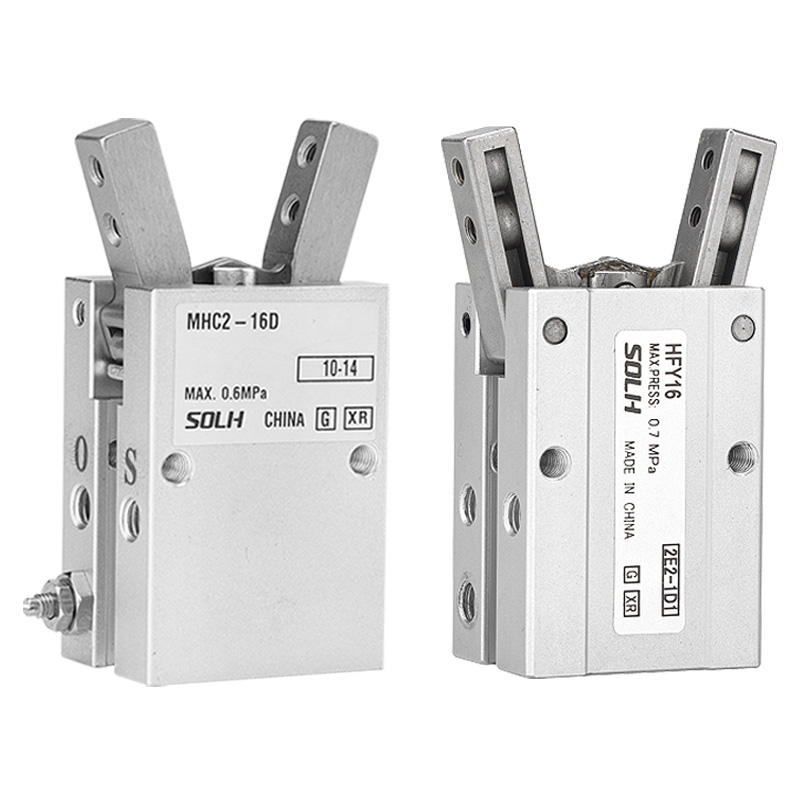

Comparaison de sélection : HFY VS SMC MHC2

Lignes directrices pour la sélection des clés

   1. Sélection de l'alésage basée sur la masse de la pièce et l'extension de la mâchoire

     -- Charge légère ≤1kg → ø6/10 ; Charge moyenne 1~5kg → ø16~32

   2. Sélection du mode de fonctionnement

     -- Production générale continue → HFY double effet

     -- Nécessité d'une ouverture automatique après coupure de courant → HFTY simple effet NON

   3. Disposition de montage

     -- Montage inférieur par défaut préféré ; montage latéral pour largeur étroite ; support arrière pour stations de transfert de ligne d'assemblage

   4. Réglage de la vitesse

     -- Utiliser des papillons d'accélérateur réglables intégrés pour contrôler la vitesse de rotation et éviter l'impact de la pièce

   5. Commentaires sur les positions

     -- Installez les interrupteurs magnétiques CMSH/DS1-G sur deux rainures pour détecter l'état complètement ouvert et fermé.

Résumé en une phrase

     La pince pneumatique à pivot de type Y SOLH HFY adopte une structure d'amplification de couple à levier à piston unique, disponible en HFY à double effet et en simple effet NO HFTY, montage sur trois surfaces avec papillon des gaz intégré et fente de commutateur magnétique, alternative rentable au MHC2 pour le prélèvement de petites pièces rondes et irrégulières à haute fréquence de charges légères en 3C, matériel et équipement d'automatisation en plastique.
