Pince pneumatique parallèle à guide linéaire série HFZ

Marque : SOLH par Richge Technology

Présentation du produit

     La série SOLH HFZ est une pince parallèle à haute rigidité équipée d'un guide linéaire à rouleaux/billes intégré, entraînée par un mécanisme synchrone à double piston et à crémaillère et pignon. Entièrement interchangeable avec la série SMC MHZ2.

     Trois variantes de fonctionnement disponibles :

     -- HFZ : type standard à double effet

     -- HFSZ : simple effet normalement fermé (pince à ressort, maintien hors tension)

     -- HFTZ : simple effet normalement ouvert (déclenchement par ressort, ouverture hors tension) Convient pour les applications générales de serrage de précision à charge légère et moyenne, d'assemblage automatisé et d'effecteur final de robot.

Structure de base et principe de fonctionnement

  1. Transmission : entraînement synchrone à double piston + crémaillère et pignon. Deux mâchoires maintiennent un mouvement parallèle parfait sans décalage ni déviation.

  2. Système de guidage : guide linéaire à rouleaux/billes intégré avec broches de positionnement en bas pour éviter tout déplacement. Excellente rigidité, précision de répétition élevée et forte résistance aux charges décalées.

  3. Modes de fonctionnement

     -- HFZ Double Effet : Alimentation en air pour une production continue universelle en ouverture/fermeture

     -- HFSZ simple effet NC : l'alimentation en air ouvre les mâchoires ; pinces à ressort lors de la coupure d'air (maintien de la pièce hors tension)

     -- HFTZ simple effet NON : l'alimentation en air ferme les mâchoires ; le ressort s'ouvre lors de la coupure d'air (libération automatique de mise hors tension)

  4. Construction : corps en alliage d'aluminium, mâchoires en acier inoxydable, anneau magnétique intégré. Rainures d'interrupteur magnétique double face ; Surfaces de montage multiples : fond/côté/trou traversant.

  5. Précision de position : ±0,01 mm (alésage 6~25) ; ± 0,02 mm (alésage 32 ~ 40), stable sous cyclisme haute fréquence.

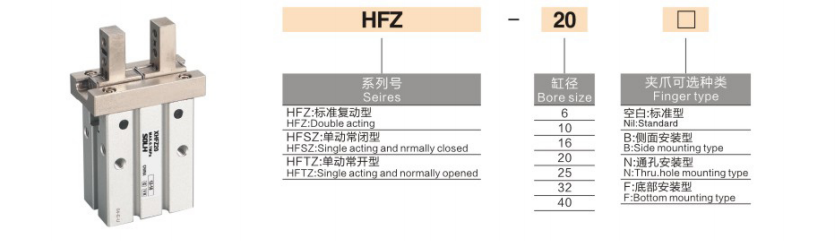

Règle complète de codage du modèle

 1. Exemple de modèle : HFZ20N-M9BW

 2. Référence de commande standard

     HFZ25N-M9BW Alésage 25, double effet, montage traversant, interrupteur magnétique M9B avec câble de 1 m.

Spécifications techniques du noyau universel

Tableau de référence de course et de force de serrage (0,5 MPa, mâchoires standard)

⚠️ Remarque importante : la force de serrage efficace diminue à mesure que la longueur d'extension de la mâchoire L augmente. La vérification de la charge avec un facteur de sécurité ≥1,5 est obligatoire.

Scénarios d'application préférés

  ✅ Choisissez la série HFZ si :

     -- Besoin d'un remplacement direct pour SMC MHZ2 ; nécessite une fonction de maintien/relâchement de mise hors tension à simple effet

     -- Serrage parallèle de précision pour charges légères et moyennes : électronique 3C, matériel de précision, moulage par injection, équipement d'emballage

     -- Rigidité élevée et résistance aux charges décalées requises pour les effecteurs terminaux de robots et les stations d'assemblage de précision

     -- Montage multidirectionnel flexible : installation traversante/latérale/inférieure pour un mécanisme intégré compact

Lignes directrices pour la sélection des clés

   1. Sélectionnez la taille de l'alésage en fonction du poids de la pièce et du mode de serrage (préhension extérieure/intérieure), assurez-vous que la force de serrage est ≥ 1,5 fois la charge réelle.

   2. Sélection du mode de fonctionnement

     -- Serrage continu hors tension → HFSZ normalement fermé

     -- Libération automatique de mise hors tension → HFTZ normalement ouvert

     -- Production en série continue sans demande de ressort de sécurité → HFZ double effet

  3. Sélection de montage : trou taraudé standard (vierge) / trou traversant (N) / montage latéral (B) pour s'adapter à la plate-forme ou au support

  4. Détection de position : équiper les commutateurs magnétiques -M9□, les fentes double face prennent en charge 2 commutateurs pour le retour de signal ouvert et fermé.

  5. Contrôle de la charge décalée : limitez la longueur d'extension de la mâchoire L, évitez de dépasser le moment de flexion autorisé du guide linéaire

Résumé en une phrase

     La pince pneumatique parallèle à guide linéaire SOLH HFZ adopte un guide à rouleaux/billes et un entraînement synchrone à crémaillère, disponible en variantes HFZ à double effet, simple effet NC HFSZ et NO HFTZ avec options de montage multiples et haute précision de ± 0,01 mm, interchangeable directement avec MHZ2, solution de serrage de précision idéale à haute rigidité pour robot EOAT, 3C, matériel et assemblage d'automatisation générale.
