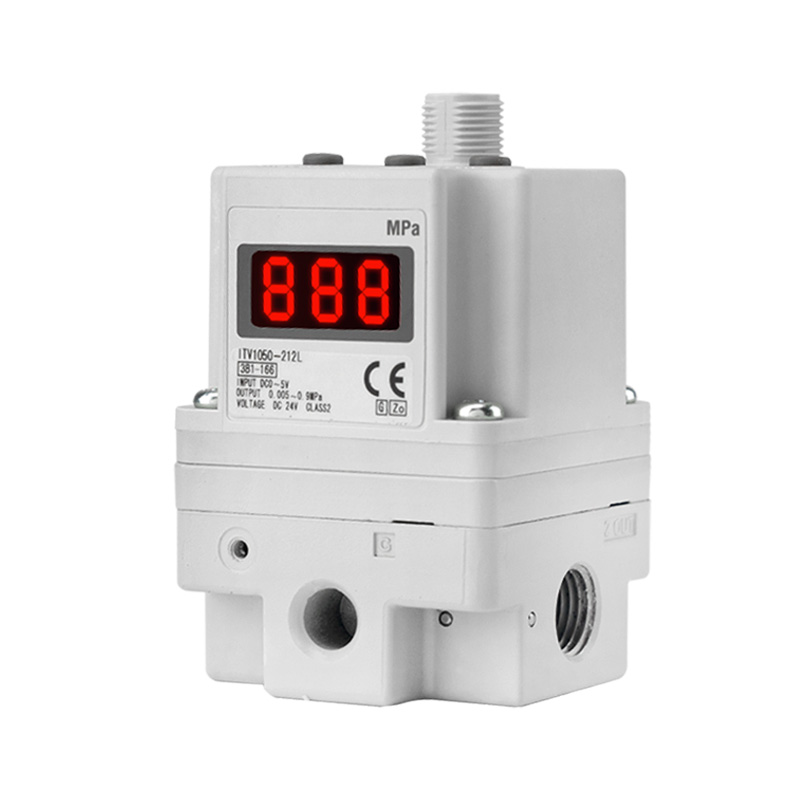

Vanne proportionnelle électropneumatique à haut débit série ITV

Marque : SOLH par Richge Technology

Positionnement du produit et principe de fonctionnement

   1. Positionnement du produit

     La vanne proportionnelle électropneumatique à haut débit de la série SOLH ITV est un composant de conversion électrique-pneumatique interchangeable SMC. Il réalise un réglage continu et continu de la pression de l'air via des signaux de commande électriques, remplaçant entièrement les réducteurs de pression manuels pour obtenir une régulation automatique et de haute précision de la pression à distance, et est spécialement optimisé pour les circuits d'alimentation en air lourds à grand débit.

   2. Fonction et principe de base

     -- Fonction principale : convertir le signal de commande électrique en pression d'air réglable en continu pour une régulation automatique et à distance de la pression.

     -- Principe de fonctionnement : système de rétroaction proportionnelle électropneumatique en boucle fermée. Le capteur de pression intégré surveille la pression de sortie en temps réel et corrige automatiquement les écarts, offrant ainsi une précision de contrôle exceptionnelle et une vitesse de réponse rapide.

     -- Degré de protection de l'environnement : IP65, résistant à la poussière et aux éclaboussures, fonctionnement stable dans des conditions difficiles d'atelier industriel.

Tableau de référence rapide des modèles de la série haut débit

Spécifications techniques générales universelles

     -- Fluide applicable : air comprimé sec

     -- Pression d'alimentation d'entrée maximale : 1,0 MPa

     -- Température ambiante et moyenne : -5 ~ +60 ℃

     -- Alimentation : DC24V ±10 % (les versions partielles prennent en charge DC12–15V)

     -- Consommation d'énergie : ≤4 W (modèles équipés de communication)

     - Signal de sortie du moniteur : analogique DC1–5 V linéaire avec pression de sortie réelle

     -- Options de filetage de port : filetage parallèle Rc / NPT / G, raccords rapides en option en option

Types de signaux d’entrée et définition du suffixe du modèle

  1. Signaux de contrôle disponibles

     -- Entrée analogique (grand public) : signal de tension DC0-10 V, signal de courant 4-20 mA

     -- Préréglage à plusieurs étages : fonction de préréglage de pression fixe E/S à 4 points/16 points

     -- Communication par bus de terrain : RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (nécessite un accessoire de carte de communication dédié)

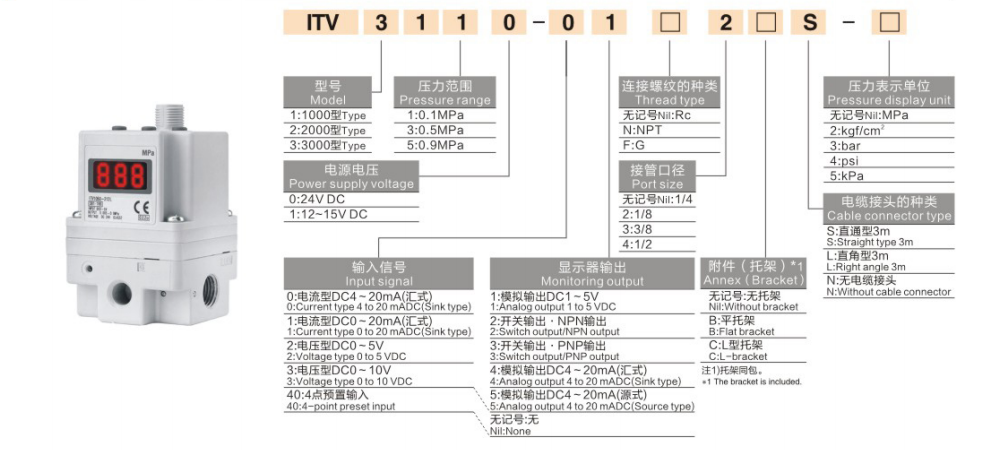

 2. Exemple de code de modèle : ITV2050-31F2BN3

     -- ITV2050 : série ITV2000 à débit moyen

     -- 31 : filetage G1/4.

     -- F : support de montage plat

     -- 2 : entrée de tension analogique DC0–10 V

Avantages principaux du produit

  1. Performances à haut débit considérablement améliorées

     -- Capacité de débit maximale augmentée d'environ 5 fois par rapport à la série ITV standard à petit débit, satisfaisant parfaitement les exigences de mouvement alternatif rapide des cylindres de gros alésage et des équipements synchrones multi-cylindres.

  2. Excellente haute précision et stabilité à long terme

     -- Précision de contrôle à ± 1 % F.S., vitesse de réponse ultra-rapide et fluctuation de pression minime, idéale pour l'assemblage de précision, le traitement des semi-conducteurs, le revêtement automatique et d'autres lignes de production de haut niveau.

  3. Contour optimisé compact et léger

     -- Poids du modèle ITV2100 réduit de 19 % par rapport à la génération précédente, support flexible et montage sur base pour s'adapter à un espace d'installation limité.

  4. Fonctionnement intelligent et convivial

     -- Affichage numérique LED haute luminosité intégré pour une visualisation de la valeur de pression en temps réel ; équipé d'un algorithme d'autodiagnostic et d'une sortie d'alarme de défaut pour simplifier le dépannage et la maintenance sur site.

Scénarios d'application industrielle typiques

     -- Contrôle de pression pour vérins à grand débit et actionneurs pneumatiques : machines de conditionnement, équipements de distribution automatique et de collage

     -- Commutation automatique de pression à plusieurs étages : équipements de soudage, stations de rivetage, systèmes de contrôle de tension de film et de fil

     -- Boucles de processus pneumatiques d'ultra-précision : fabrication de semi-conducteurs, tests optiques, équipements d'automatisation médicale de précision

     -- Réglage centralisé de la pression à distance sur les lignes de production automatisées : remplacez plusieurs ensembles de régulateurs manuels pour un contrôle numérique de la pression à guichet unique

Lignes directrices pour la sélection des modèles

     -- Sélectionnez la série en fonction du débit requis : ITV1100 pour micro-petit débit, ITV2100 pour débit moyen universel, ITV3100 pour équipement lourd à haut débit

     -- Confirmer la plage de pression réglable pour couvrir entièrement toutes les exigences de pression de service du processus (plage complète de 0,005 à 0,9 MPa en option)

     -- Type de signal de contrôle de correspondance : tension analogique DC0–10 V comme choix standard ; sélectionner une carte de communication dédiée si un contrôle numérique par bus de terrain est nécessaire

     -- Confirmer le formulaire de montage : Montage de base/montage latéral/montage par support pour correspondre à la disposition des conduites d'air sur site

Résumé en une phrase

     La vanne proportionnelle électropneumatique à haut débit SOLH ITV réalise un réglage numérique continu de la pression via des signaux de commande électriques, équipée d'une très grande capacité de débit, d'une protection industrielle IP65 et d'interfaces de signaux analogiques/bus de terrain multi-types, servant de composant de contrôle principal pour la régulation à distance, de haute précision et de haut volume de la pression d'air dans tous les systèmes pneumatiques automatisés.
