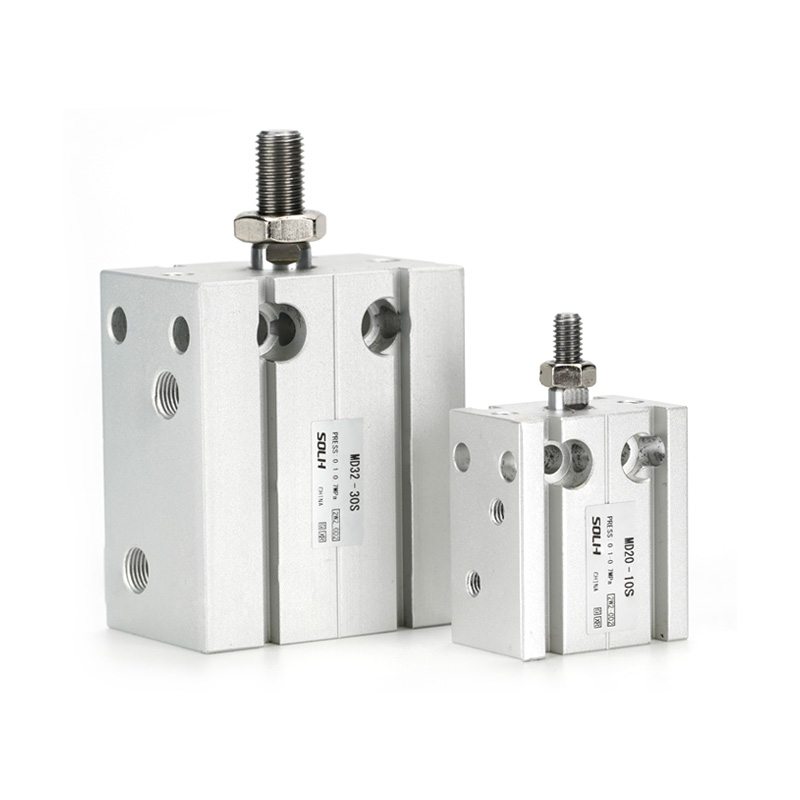

Cylindre compact à installation libre et montage multiple série MD

Marque:SOLH par Richge Technology

Présentation de la série de produits

     La série SOLH MD est un cylindre miniature à montage libre multi-positions standard avec des trous de montage en cercle complet, une forme de bloc ultra-mince et une capacité d'installation à angle arbitraire. Conçu pour les espaces d'équipement confinés étroits, les configurations haute densité et les postes de travail d'éjection et de positionnement intermittents à faible charge.

     5 sous-modèles complets couvrent les demandes de course simple/double tige, simple/double effet, fixe/réglable :

     -- MD : Simple tige double effet (type universel standard)

     -- MSD : simple tige à simple effet (ressort sorti)

     -- MTD : simple tige simple effet (ressort rentrant)

     -- MDD : Double tige double effet (anti-torsion pas de rotation)

     -- MDJ : Double tige double effet à course arrière réglable

Tableau des spécifications techniques du noyau universel

Avantages de la conception structurelle et des performances de base

  1. Montage multi-positions complet à 6 directions

     -- Trous taraudés uniformes répartis à l'avant, à l'arrière, à gauche, à droite, en haut et en bas du corps du cylindre ; peut être fixé dans n’importe quel plan et n’importe quel angle. La disposition parallèle de plusieurs cylindres côte à côte maximise l’utilisation de l’espace de l’armoire.

  2. Corps léger en bloc ultra-mince

     -- Épaisseur de paroi 30 % à 50 % plus fine que les cylindres à corps rond standard, corps principal en alliage d'aluminium léger moulé sous pression pour une conception de mécanisme miniaturisée.

  3. Roulement de tige de piston autolubrifiant

     -- Douille autolubrifiante intégrée à faible friction sur la tige de piston, fonctionnement sans huile, longue durée de vie et mouvement stable et fluide.

  4. Rainures de montage d'interrupteur magnétique standard

     -- Rainures coulissantes trapézoïdales dédiées des deux côtés du corps du cylindre ; assemblage, démontage et changement de position faciles des interrupteurs à lames magnétiques sans supports supplémentaires.

  5. Tampon tampon en caoutchouc avant intégré

     -- Le tampon intégré à l'extrémité de la tige absorbe les vibrations d'impact, réduit le bruit de fonctionnement et protège les petits accessoires et pièces.

  6. Variantes à double tige extensible et à course réglable

     -- Double tige MDD : fortes performances anti-torsion, déviation rotative nulle, guidage linéaire stable sous charge latérale

     - Course réglable MDJ : vis de réglage fin arrière pour le réglage de la limite de course, flexible pour les exigences de longueur de positionnement variable

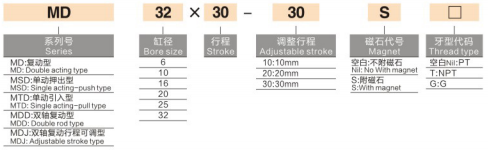

Règles complètes de dénomination des modèles

  1. Modèle 1 : Standard simple tige double effet MD16×30S

     -- MD = Code de série, vérin compact à simple tige et double effet

     -- 16 = Diamètre d'alésage (mm)

     -- 30 = Longueur de course de base (mm)

     -- S = anneau magnétique intégré (vierge = pas d'aimant)

  2.Modèle 2 : Double tige réglable MDJ20×20-10S

     -- MDJ = Double tige double effet avec réglage de course arrière

     -- 20 = Alésage (mm)

     -- 20 = Course de base fixe

     -- 10 = Course supplémentaire réglable (Déplacement total = 20 + 10 = 30 mm)

     -- S = suffixe optionnel avec anneau magnétique intégré

Tableau de poussée de sortie théorique (unité : N)

Guide de sélection étape par étape et applications typiques

  1. Règles de jugement de sélection de base

     -- Priorité à la restriction d'espace : cavité d'installation étroite, disposition dense, demande de montage multi-angle → Choisissez le cylindre compact bloc de la série MD

     -- Contrôle des conditions de charge : charge légère axiale pure sans déviation latérale → Tige simple MD standard ; Il existe une charge latérale de torsion / décalage latéral → Modèle anti-rotation à double tige MDD

     -- Demande de réglage de la course : la course de positionnement variable nécessite une limite fine → variante à double tige à course réglable MDJ

     -- Retour du signal de position : ajoutez le suffixe S avec le commutateur magnétique CMSH/DMSH pour la détection de course PLC

  2. Scénarios d'application industrielle typiques

     -- Automatisation des 3C et des semi-conducteurs : serrage de mini-fixations, poussée de matériaux, sertissage de composants, stations de positionnement précises

     -- Équipement automatisé général : blocage de pièces, commutation de stations, petits mécanismes alternatifs linéaires

     -- Assemblage d'appareils électroménagers et de matériel : ajustement par pression de petites pièces, fermeture à pression, distribution de micro-colle

     -- Machines d'emballage et alimentaires : transport de matériaux légers, serrage des produits, séparation de tri automatique

Résumé en une phrase

     Le vérin compact à montage libre multidirectionnel SOLH MD couvre les variantes MDJ à simple/double tige, simple/double effet et course réglable avec trous de montage complets sur 6 côtés, tampon intégré et anneau magnétique en option, conception ultra-mince et légère idéale pour le serrage, l'éjection et le positionnement de charges légères dans les équipements 3C, semi-conducteurs, d'emballage et d'automatisation.
