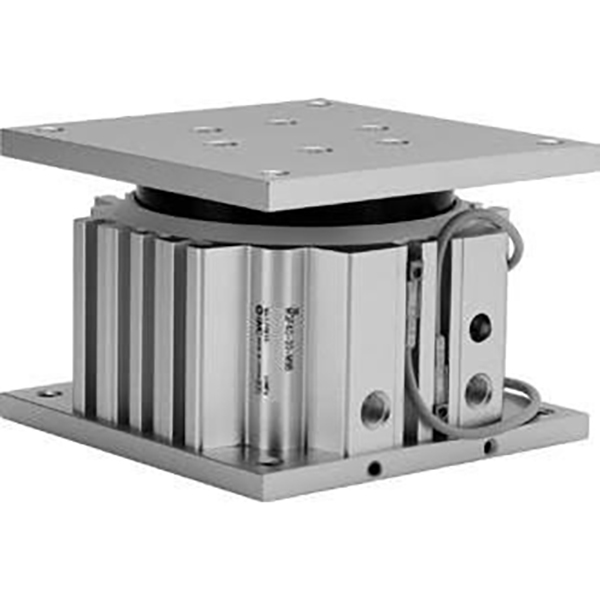

Cylindre de table de guidage série MGF | Cylindre pneumatique à profil bas et anti-déflexion élevé

Marque : SOLH par Richge Technology

Présentation du produit et caractéristiques structurelles de base

     La série SOLH MGF est un cylindre de table de guidage à profil bas doté d'une grande structure de manchon de guidage concentrique et d'une capacité de charge anti-déflexion uniforme à 360°. Couvrant des alésages de φ40 mm, φ63 mm et φ100 mm avec des courses courtes standard allant de 30 mm à 100 mm, ce cylindre adopte une conception ultra-mince de faible hauteur et prend en charge un montage bidirectionnel haut et bas. Il offre d'excellentes performances de charge anti-excentrique et une capacité anti-rotation de haute précision, parfaitement adaptées aux conditions de travail à course courte et à charges lourdes telles que le levage de pièces, le positionnement précis, le tournage de station et la poussée intensive, servant de solution pneumatique préférée pour les équipements automatisés compacts.

Avantages structurels clés

• Profil ultra bas et hauteur réduite: La hauteur d'installation globale est inférieure de 15 à 20 % à celle de la série MGQ, ce qui permet d'obtenir un corps ultra-mince adapté à une configuration d'équipement très compacte. Le remplacement de la structure traditionnelle à double tige de guidage par un manchon de guidage concentrique de grand diamètre réduit le poids total d'environ 15 % et offre des performances anti-déviation omnidirectionnelles constantes à 360° sans sensibilité directionnelle.

• Charge anti-excentrique puissante et rigidité élevée: Le grand manchon de guidage intégré et la structure de goupille anti-rotation intégrée confèrent au cylindre un couple admissible ultra-élevé, atteignant jusqu'à 409 N·m pour le modèle φ100 mm. Il supporte de manière stable les charges excentriques dans n'importe quelle direction à 360° sans déviation ni blocage. La précision anti-rotation de haute précision garantit un positionnement répété stable : φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Disposition flexible du montage et de la tuyauterie: Adopte une conception de montage bidirectionnelle innovante en haut et en bas, permettant une installation fixe sur les surfaces supérieures et inférieures pour s'adapter aux scénarios de levage horizontal, de pressage vertical et de travail multidirectionnel. Équipés d'une conception à fente en T sur quatre côtés (trois côtés disponibles à l'exclusion de la surface de la tuyauterie), les interrupteurs magnétiques peuvent être installés sur quatre côtés pour une détection flexible de course multi-positions.

• Conception durable et nécessitant peu d’entretien: La structure alternative à double effet avec des tampons en caoutchouc à double extrémité réduit efficacement l'impact des mouvements et le bruit de fonctionnement, prolongeant ainsi la durée de vie du cylindre et des équipements périphériques. La conception sans huile et sans entretien prend en charge le fonctionnement dans des environnements propres et réduit considérablement les coûts de maintenance quotidiens.

Règles complètes de dénomination des modèles

Exemples de modèles : MGF63-50-M9BW | 10-MGF40-30-Y59B

Exemples de référence de commande standard

• FGM40-30 : alésage 40 mm, course 30 mm, type standard sans interrupteur magnétique

• FGM63-75-2S : alésage de 63 mm, course de 75 mm, doubles interrupteurs magnétiques pour une détection à double position

• 10-MGF100-100-Y59B : alésage de 100 mm, course de 100 mm, série propre à faible poussière avec interrupteur magnétique Y59B

Paramètres techniques de base standard

(Conditions de test standard : température normale de 20 ℃, pression nominale de 0,5 MPa)

1. Spécifications générales de performances

• Mode de fonctionnement: Mouvement alternatif double effet

• Plage de pression de service: 0,1 ~ 1,0MPa ; Pression d'épreuve : 1,5 MPa

• Température ambiante: -10 ℃ ~ 60 ℃ (environnement sans glace)

• Vitesse de fonctionnement des pistons: 50~500 mm/s

• Mode tampon: Tampon en caoutchouc à double extrémité pour la réduction des impacts et l'élimination du bruit

• Mode de lubrification: Fonctionnement sans huile et sans entretien, compatible avec les ateliers propres

2. Données de poussée théorique (unité : N)

3. Données de couple admissibles (100 mm/s, unité : N·m)

4. Données de poids du produit (course de 50 mm, unité : kg)

Scénarios d'application typiques

• Stations de levage et de positionnement: Idéal pour le levage de pièces sur ligne de production, le positionnement de palettes et l'éjection de gabarits. La structure de guidage à haute rigidité garantit un fonctionnement stable dans des conditions de charge élevée et de course courte sans écart de position.

• Virage de station et changement de direction: Convient pour la rotation de la plaque d'indexation, le retournement de la pièce à 90° et les processus de changement de direction automatisés. La précision anti-rotation ultra-élevée garantit une précision constante d’usinage et d’assemblage.

• Traduction intensive à courte distance: Parfait pour pousser/tirer des charges lourdes à course courte et pour l'entraînement de charges excentriques dans une direction arbitraire à 360°. La capacité anti-déflexion omnidirectionnelle uniforme résout la limitation directionnelle des vérins traditionnels à double tige de guidage.

• Équipements automatisés de haute propreté: La conception sans huile et à faible teneur en poussière s'adapte aux environnements de travail stricts des semi-conducteurs, de l'électronique 3C et des équipements médicaux, répondant aux normes de production en atelier propre avec de faibles exigences de maintenance.

Comparaison des différences de base MGF et MGQ

Guide de sélection rapide en trois étapes

1. Sélection de la taille d'alésage: Sélectionnez l'alésage approprié en fonction de la charge de travail réelle. Assurer une poussée théorique ≥ charge réelle × 1,5. Donnez la priorité aux alésages plus grands pour les conditions de travail avec charge excentrique afin d'améliorer la stabilité et les performances anti-déflexion.

2. Sélection de trait: Les options de course standard sont 30 mm, 50 mm, 75 mm et 100 mm. Préférez la série MGF pour toutes les applications à course courte (≤100 mm) nécessitant un profil bas et une capacité anti-excentrique élevée.

3. Sélection de configuration

￮ Détection de course à double position : sélectionnez la configuration à double commutateur magnétique 2S pour une surveillance précise du positionnement de bout en bout.

￮ Environnement de haute propreté : choisissez la série propre à faible poussière à 10 préfixes pour vous adapter aux scénarios d'équipements de précision à semi-conducteurs, médicaux et électroniques.

Résumé en une phrase

     Le cylindre de table de guidage à profil bas de la série SOLH MGF présente une hauteur d'installation ultra-mince, une capacité de charge anti-déflexion uniforme à 360°, un couple admissible important et une flexibilité de montage bidirectionnel, servant de solution pneumatique optimale à course courte et lourde pour les équipements d'automatisation de précision compacts.
